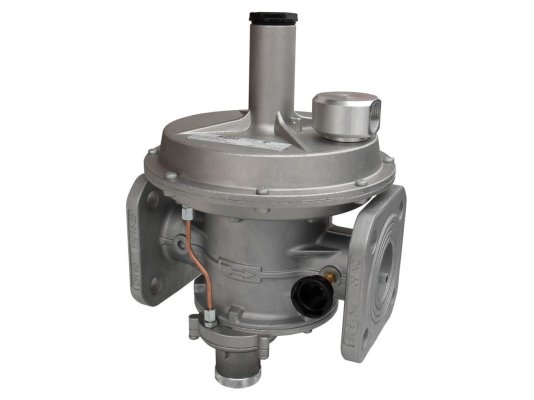

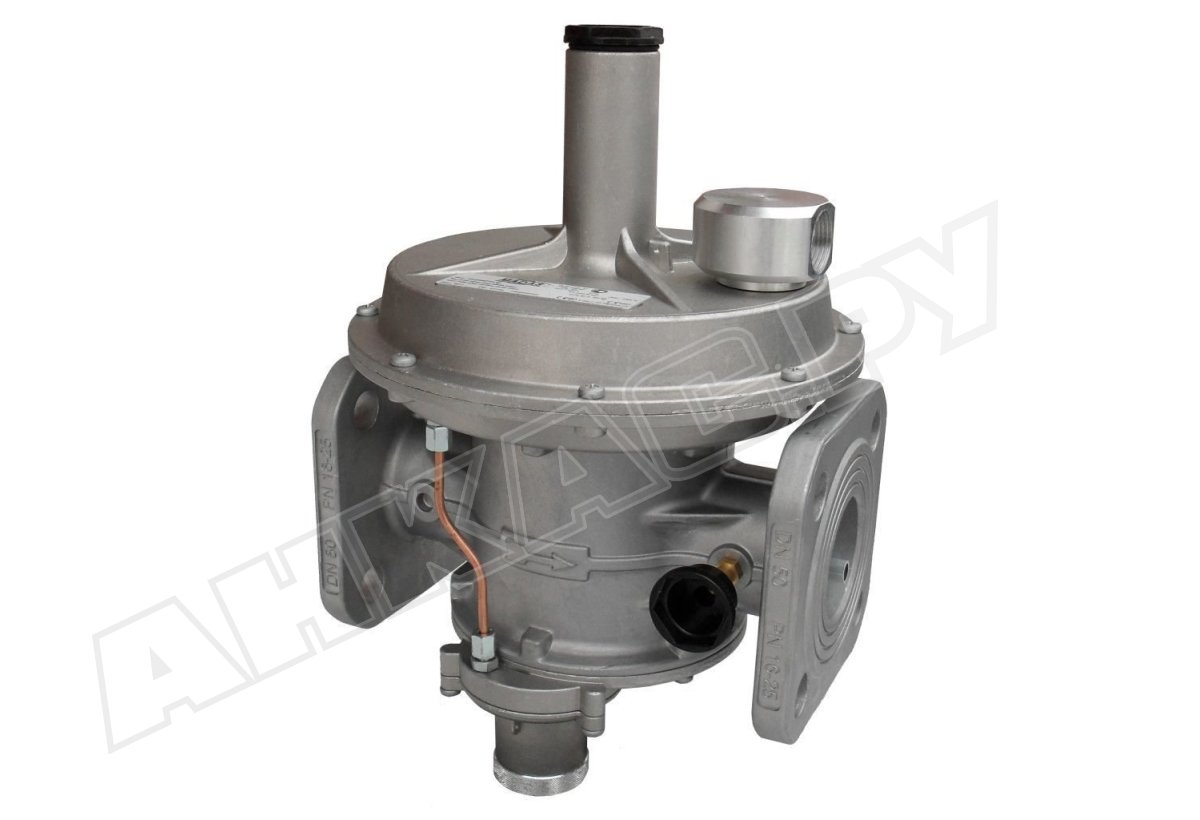

Регулятор давления газа Madas RB50Z R170

Версия с усиленной мембраной

Регулятор давления Madas RB50Z R170 понижает давление до установленного значения, автоматически поддерживает стабильные выходные параметры при любом входящем давлении и расходе, автоматически прекращает подачу газа в случае повышения, понижения давления газа за пределы допустимого уровня или нулевом входном давлении. Регулируемым параметром является выходное давление, диапазон настройки 300-500 мбар. Максимальное давление в газопроводной магистрали – 6000 мбар.

Особенности:

• дополнительные устройства защиты – предохранительно-сбросной клапан и предохранительно-запорный клапан;
• срабатывание сбросного клапана при избыточном давлении газа, точность ±5%;
• остановка подачи газа запорным механизмом при недопустимо низком или высоком давлении после регулятора, отсутствии давления на входе, точность ±10%, время – в течение 1 секунды;
• ручной запуск после срабатывания запорного устройства и устранения причин закрытия затвора;
• штуцер на корпусе для измерения давления;
• надежная конструкция из алюминия, латуни, нержавеющей оцинкованной стали, стекловолокна 30% на основе нейлона, каучука NBR;
• линейное соединение (литера «Z» в наименовании модели);
• монтаж с помощью фланцев DN 50;
• патрубок для вывода стравленного газа из помещения при плохой вентиляции, выход G3/4;
• положение при установке – горизонтальное или вертикальное;
• эксплуатация при температурах окружающей среды от -40 до +60 °C;
• для установки внутри помещений или на улице под навесом;
• дополнительное оснащение индикатором положения ПЗК (опциональное предложение).

Применение

Регулятор давления Madas RB50Z R170 применяется для комплектации коммунально-бытовых систем газоснабжения, узлов распределения и редуцирования газа, газорегуляторных пунктов, работающих на метане, сжиженном газе, азоте, неагрессивных сухих газах.
