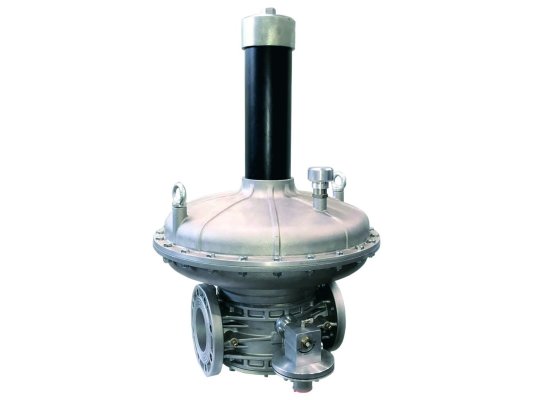

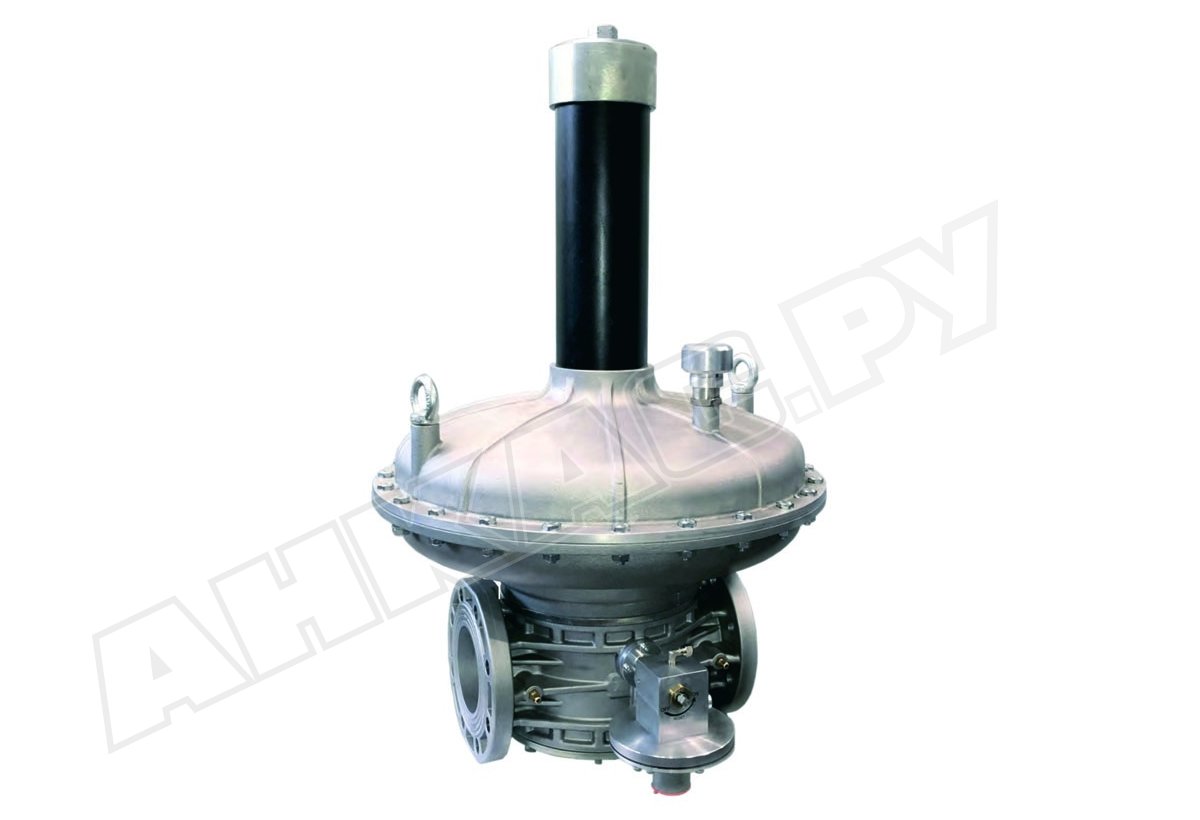

Регулятор давления газа Madas RB610 X20

Регулятор давления газа Madas RB610 X20 используется для редуцирования и поддержания стабильного выходного давления в соответствии с настройками пружины. Оснащен предохранительно-запорным механизмом, срабатывающим при недопустимом понижении и повышении давления перекрытием газопровода. Регулятор отличается высокой пропускной способностью, точными выходными параметрами, адаптацией к низким температурам.

Рабочая среда

Регулятор прямого действия встраивается в системы редуцирования и поддержания давления метана, пропан-бутана, воздуха, азота, другой неагрессивной газообразной среды.

Основные характеристики:

• класс «А» герметичности по евростандарту EN 88-2, отсутствие утечек;
• максимальное давление газа на входе в регулятор: 6000 мбар;
• настройка давления на выходе из регулятора в диапазоне 230-350 мбар;
• встроенный предохранительно-запорный клапан (ПЗК);
• настройка ПЗК по понижению: 70-160 мбар, по превышению: 270-570 мбар;
• время срабатывания предохранительного запорного механизма < 1 сек.;
• фланцевые соединения DN 100 для установки в трубопровод;
• пропускная способность: до 7600 нм3/ч;
• допустимые эксплуатационные температуры (окружающая среда): -40...+60 °C;
• заменяемые узлы: мембрана регулятора, мембрана ПЗК, пружина;
• размещение в местах, соответствующих требованиям взрывобезопасности.

Особенности конструкции

Регулятор давления газа собран в алюминиевом корпусе с фланцевыми соединениями. Оснащен предохранительно-запорным механизмом, отсекающим поток газа при недопустимом снижении или повышении давления. Проконтролировать положение ПЗК можно с помощью индикатора, который может устанавливаться дополнительно. В конструкции отсутствует предохранительно-сбросной клапан.

Регулятор изготовлен из материалов, стойких к низким температурам, коррозии, высокому давлению среды: алюминия 11S, штампованного алюминия, оцинкованной нержавеющей стали, латуни ОТ-58, стекловолокна с 30% нейлона. В качестве материала уплотнений использован бутадиен-нитрильный каучук с газонепроницаемыми свойствами.

Монтаж

Конструкция предназначена для монтажа на горизонтальном участке трубопровода пружиной вверх. На корпус регулятора нанесена стрелка для правильного позиционирования в системе (направляется к горелке). Для настройки рабочих параметров необходимо использовать манометр.

Применение

Регулятор встраивается в системы регулирования высокого давления на газорегуляторных пунктах, станциях газораспределения, узлах редуцирования газовых установок и другом оборудовании объектов газоснабжения.

Обслуживание

Каждые полгода проводятся замеры выходного давления и проверки диапазонов срабатывания ПЗК. Замена рабочих узлов осуществляется через 5 лет (рабочая мембрана регулятора, мембрана ПЗК) и 20 лет (пружина). Замена регулятора в собранном виде выполняется через 40 лет или раньше, при необходимости.

Достоинства:

• стабильное выходное давление в соответствии с настройкой;
• встроенный предохранительно-запорный механизм;
• быстродействие ПЗК, отсечка потока при избыточном/ недостаточном давлении;
• высокая пропускная способность;
• адаптация к эксплуатации в условиях минусовых температур;
• широкие возможности применения;
• соответствие европейским стандартам безопасности.

Регуляторы давления газа Madas RB с другими диапазонами выходного давления и параметрами соединений можно подобрать в каталоге. Дополнительную информацию уточняйте у наших консультантов.
