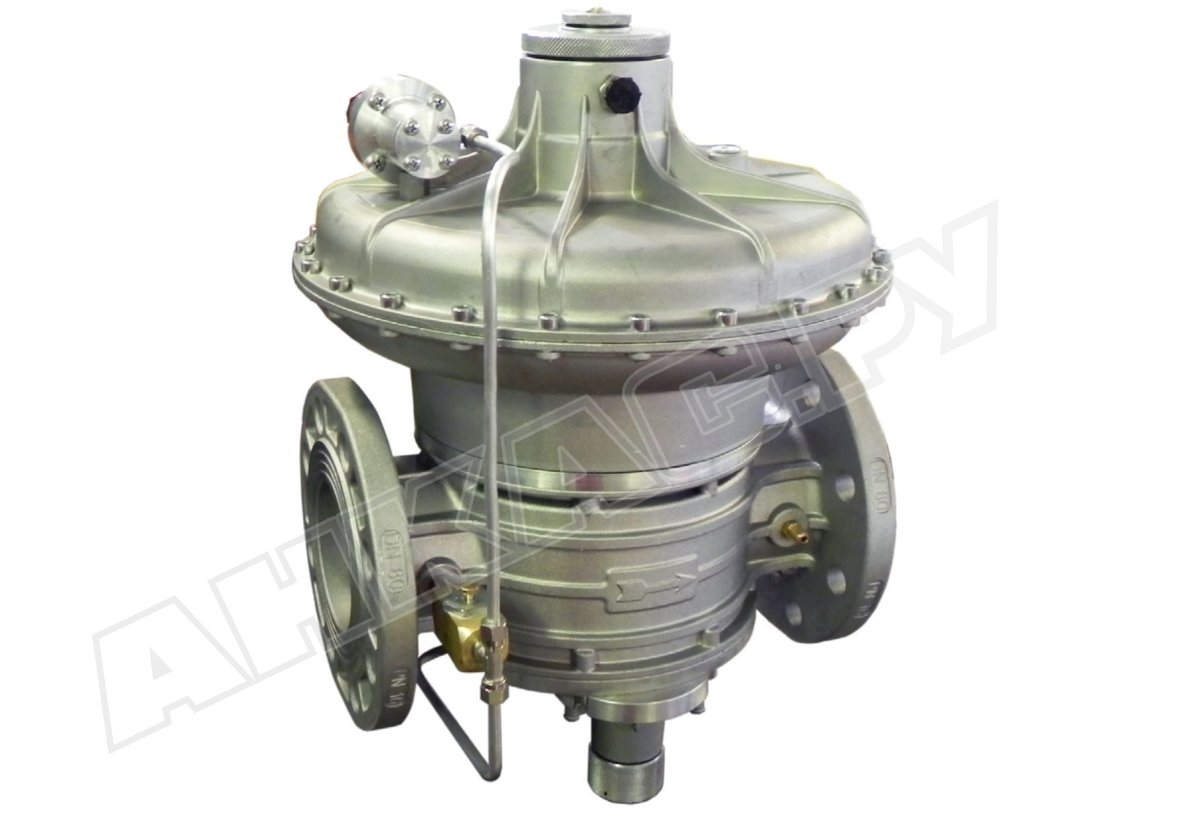

Регулятор давления газа Madas RBH08Z 120

Регулятор давления газа Madas RBH08Z 120 имеет комбинированный тип конструкции со встроенными защитными устройствами. Оснащен предохранительно-запорным механизмом и сбросным клапаном. Отвечает за безопасное понижение и автоматическое поддержание давления газа на постоянном уровне с учетом настройки, независимо от изменения расхода и входного давления.

Рабочая среда

Регулятор давления Madas RBH используется для неагрессивных газов, соответствующих нормам ГОСТ 5542-87. Подходит для метана, пропан-бутана, азота, воздуха и других некоррозийных газов. По запросу доступны специальные версии для биогаза и агрессивных газов.

Комплектация

Комбинированный регулятор давления газа Madas RBH комплектуется защитными устройствами: предохранительно-запорным клапаном по превышению и понижению давления, предохранительно-сбросным клапаном.

Основные параметры:

• комбинированный регулятор прямого действия;
• точность регулирования ±10 %;
• максимальное давление в распределительной сети: 6000 мбар;
• настройка рабочего давления в диапазоне 1500-2500 мбар;
• давление срабатывания ПЗК: 1800-3300 мбар/ 800-1700 мбар;
• настройка сбросного клапана в пределах 1500-3000 мбар;
• время закрытия запорного клапана < 1 сек.;
• минимальная пропускная способность: 0,1 нм3/ч;
• герметичная конструкция, класс «А» по стандарту EN 88-2;
• прямой тип соединения, крепление на фланцы DN 65;
• горизонтальное или вертикальное размещение (рекомендуется пружиной вверх);
• диапазон эксплуатационных температур (окружающий воздух): -40...+60 °C;
• заявленный ресурс: 40 лет (при вертикальной установке срок службы меньше);
• размещение в зонах 1 или 2 взрывоопасности.

Регулятор не пригоден для эксплуатации в местах с агрессивной внешней средой, разрушающей сталь, алюминий, каучук.

Достоинства:

• использование в системах с высоким давлением и расходом газа;
• защитные устройства для повышения уровня безопасности;
• быстрое срабатывание запорного клапана (< 1 сек.);
• стабильность выходного давления;
• высокий уровень герметичности;
• адаптация к низким температурам окружающей среды;
• горизонтальное или вертикальное размещение;
• 2-летняя гарантия производителя.

Линейка RBH

Регуляторы давления газа Madas RBH выпускаются с резьбовым/ фланцевым соединением (Z – линейное, F, R – угловое, M – U-образное), с/ без ПСК, в стандартном исполнении и с шумоглушителем, для неагрессивных видов газа, биогаза (маркировка В), агрессивных сред (W). Поставляются со склада и под заказ.
