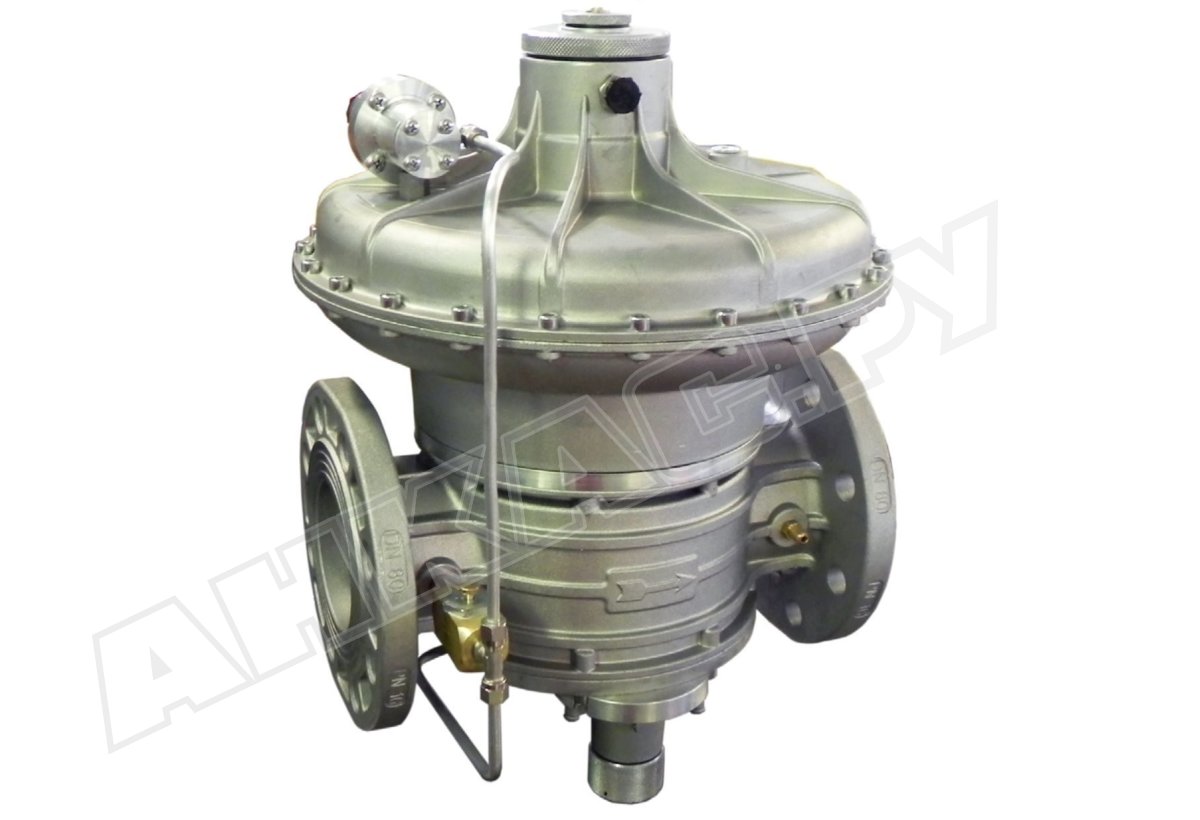

Регулятор давления газа Madas RBH10Z 110

Регулятор давления газа Madas RBH10Z 110 понижает высокое входное давление до среднего и поддерживает на заданном уровне при любом расходе и давлении в магистрали (не более 6 бар). Входит в линейку комбинированных устройств с расширенным набором функций. Встроенные предохранительные клапаны (сбросной и запорный) обеспечивают стравливание избыточного количества газа в атмосферу и перекрытие потока при недопустимом повышении/ понижении давления. Регулятор предназначен для сборки промышленных систем газораспределения и газоснабжения.

Виды газа

Серия RBH используется для работы с метаном, сжиженным газом, воздухом, азотом и другими неагрессивными сухими газами, соответствующими нормам 5542-87. По заявке покупателя поставляются регуляторы для биогаза и агрессивных газов.

Оснащенность

Регулятор давления Madas RBH оснащен защитными устройствами:

• предохранительно-запорным клапаном (ПЗК) для отсечения потока газа при недопустимо высоком/ низком давлении или отсутствии давления;
• предохранительно-сбросным клапаном (ПСК) для выпуска небольшого количества газа в атмосферу при избыточном давлении. Стравленный газ из закрытых помещений необходимо отвести наружу.

Конструкция регулятора и уплотнения произведены из углеводородостойких материалов: алюминия 11S, латуни ОТ-58, стекловолокна с 30% нейлона, оцинкованной нержавеющей стали, штампованного алюминия, NBR-каучука.

Материал конструкции не пригоден для размещения в условиях агрессивного воздействия окружающей среды.

Серия RBH производится с соединениями: Z – линейным, F, R – угловым, M – U-образным.

Основные характеристики:

• регулирование выходного давления с точностью ±10 %;
• давление перед регулятором: не более 6000 мбар;
• давление после регулятора: 800-1500 мбар;
• настройка давления ПЗК по превышению/ понижению: 900-2000 мбар/ 450-750 мбар;
• диапазон давления срабатывания ПСК: 900-2000 мбар;
• отсечка потока в течение 1 секунды;
• соединение линейного типа, монтаж с помощью фланцев DN 100;
• горизонтальная (пружина вверху, предпочтительно), вертикальная установка;
• минимальное потребление газа: 0,1 нм3/ч;
• герметичность корпуса и соединений, класс «А» по EN 88-2;
• рабочие температуры: -40...+60 °C;
• установка в зонах 1 или 2 взрывоопасности;
• средний срок службы: 40 лет (при размещении вверх пружиной, своевременной замене пружины, мембран).

Область применения

Регулятор давления газа служит для оснащения газорегуляторных пунктов, станций газораспределения, узлов редуцирования давления газа промышленных установок.

Достоинства:

• комбинированное многофункциональное устройство;
• предохранительные клапаны, безопасная эксплуатация;
• широкий диапазон регулирования давления;
• быстрое и герметичное перекрытие потока;
• стабильные выходные параметры давления;
• адаптация к низким температурам эксплуатации;
• 40-летняя служба.
