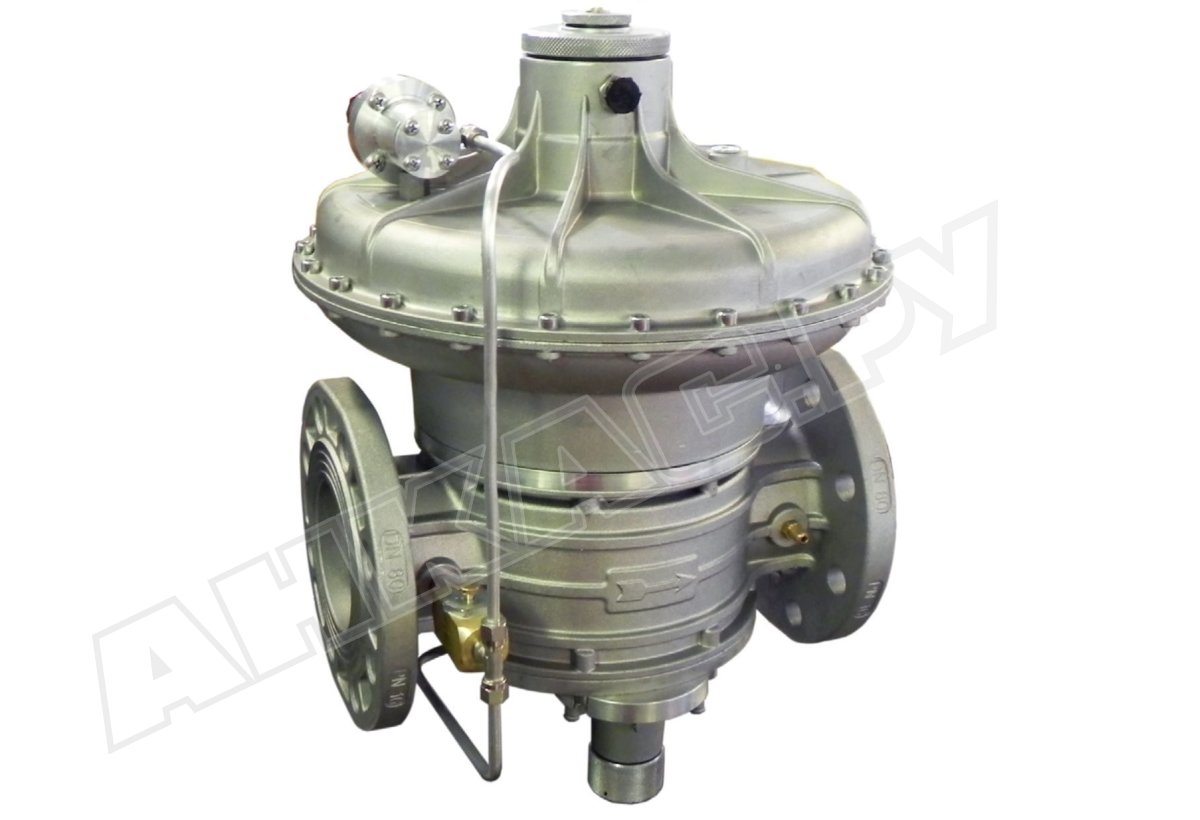

Регулятор давления газа Madas RBH10Z 120

Регулятор давления газа Madas RBH10Z 120 отвечает за понижение и автоматическое поддержание давления газа на необходимом уровне независимо от изменения расхода и давления в магистрали. Оснащен защитными устройствами (предохранительно-запорным и сбросным клапанами) для безопасной эксплуатации газовой установки. Встраивается в крупные промышленные системы редуцирования газа.

Виды газа

Регулятор давления предназначен для работы с неагрессивными газами, соответствующими нормам ГОСТ 5542-87: метаном, пропан-бутаном, азотом, воздухом и другими. Для регулирования давления биогаза и агрессивных газов выпускаются специальные версии В и W.

Особенности

Комбинированный регулятор давления оснащается:

• предохранительно-запорным клапаном (ПЗК) для перекрытия подачи газа при недопустимо высоком/ низком давлении (отсутствии давления);
• предохранительно-сбросным клапаном (ПСК) для сброса избыточного давления газа и защиты газопровода от сверхдавления.

Конструкция регулятора произведена из алюминия 11S, латуни ОТ-58, стекловолокна с 30% нейлона, нержавеющей оцинкованной стали марки 430 F, штампованного алюминия, NBR-каучука. Не пригодна для использования в условиях агрессивного воздействия окружающей среды, способной разрушить металлические части и уплотнения.

Основные характеристики:

• регулятор прямого действия с точностью регулирования ±10 %;
• допустимое входное давление: до 6000 мбар;
• настройка выходного давления в диапазоне 1500-2500 мбар;
• давление срабатывания запорного клапана: 1800-3300 мбар/ 800-1700 мбар;
• диапазон настройки сбросного клапана: 1500-3000 мбар;
• время закрытия ПЗК < 1 сек.;
• минимальная пропускная способность: 0,1 нм3/ч;
• монтаж с помощью фланцев DN 100, линейное соединение;
• установка горизонтально или вертикально (вверх пружиной);
• класс «А» герметичности по нормам EN 88-2;
• эксплуатационные температуры (внешняя среда): -40...+60 °C;
• срок службы: 40 лет (при вертикальной установке ресурс уменьшается);
• установка в зоне 1 или 2 взрывоопасности.

Техобслуживание

При эксплуатации регулятора давления Madas RBH необходимо регулярно замерять выходные параметры давления и давления срабатывания клапанов (1 раз в 6 мес.). Каждые 5 лет рекомендуется заменять мембраны регулятора и ПЗК, через 20 лет – пружины.

Достоинства:

• комбинированный регулятор с защитными устройствами;
• быстрое срабатывание запорного клапана (< 1 сек.);
• стабильное выходное давление;
• использование в системах с высоким давлением и расходом газа;
• высокий уровень герметичности конструкции;
• адаптация к низким температурам окружающей среды;
• вариативность монтажной ориентации;
• 2-летняя гарантия производителя.

Другие версии линейки

Доступны регуляторы давления газа Madas RBH с резьбовым/ фланцевым соединением (Z – линейное, F, R – угловое, M – U-образное), с/ без ПСК, в базовом исполнении и с шумоглушителем, для неагрессивных видов газа, биогаза (маркировка В), агрессивных газов (W).
