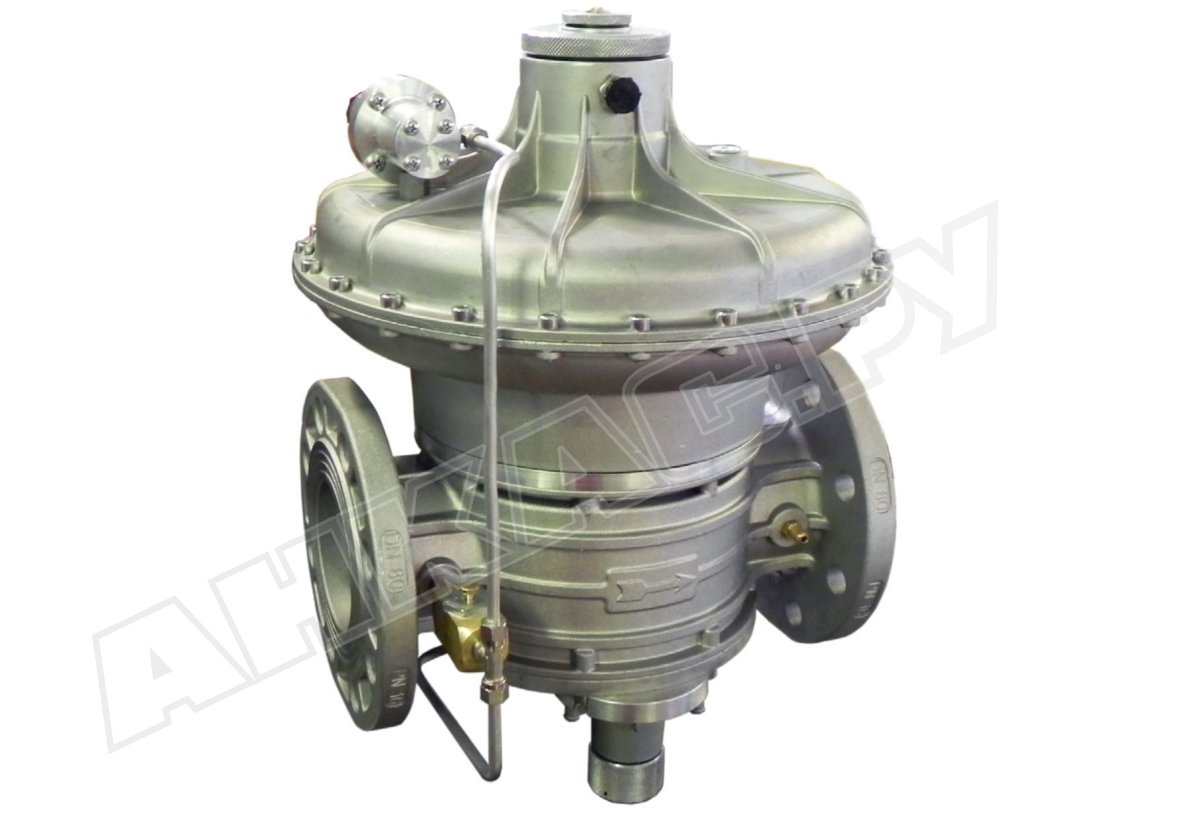

Регулятор давления газа Madas RBH10Z 130

Регулятор давления газа Madas RBH10Z 130 используется в крупном промышленном оборудовании для редуцирования высокого давления газа. Понижает и автоматически поддерживает установленный уровень давления при изменениях давления в основной магистрали или расхода газа. Входит в линейку комбинированных устройств с дополнительными клапанами безопасности.

Комплектация и материалы конструкции

Регулятор Madas RBH оснащается:

• предохранительно-запорным клапаном (ПЗК), отсекающим поток газа при избыточном или недостаточном давлении (отсутствии выходного давления);
• предохранительно-сбросным клапаном (ПСК), выпускающим небольшое количество газа при кратковременном превышении давления заданной величины. При размещении регулятора в закрытых помещениях необходимо предусмотреть отвод стравленного газа наружу.

Регулятор давления выполнен из латуни ОТ-58, алюминия 11S, оцинкованной нержавеющей стали марки 430 F, штампованного алюминия, стекловолокна с 30% нейлона, NBR-каучука. На корпусе установлены штуцеры для измерения давления. Конструкция не пригодна для размещения в местах с агрессивной средой.

Эксплуатационные и технические характеристики:

• комбинированный регулятор прямого действия;
• конструкция класса «А» герметичности по стандарту EN 88-2;
• точность регулирования ±10 %;
• допустимое давление газа перед регулятором: не более 6000 мбар;
• рабочее давление регулирующей пружины: 2200-3000 мбар;
• давление срабатывания отсечного клапана: 2700-4200 мбар/ 1100-2600 мбар;
• закрытие запорного клапана в течение 1 сек.;
• диапазон настройки сбросного клапана: 2500-3900 мбар;
• минимальное потребление газа: 0,1 нм3/ч;
• линейное соединение, фиксация на фланцы DN 100;
• горизонтальное или вертикальное размещение;
• эксплуатация в условиях внешних температур: -40...+60 °C;
• место установки – зоны 1 или 2 взрывоопасности по ГОСТ;
• ресурс службы при своевременном обслуживании и замене деталей: 40 лет.

Рекомендуемая монтажная ориентация – пружиной вверх. В другом положении сокращается срок службы регулятора.

Применение

Регулятор давления Madas RBH применяется для метана, пропан-бутана, воздуха, азота и других неагрессивных сухих газов, соответствующих ГОСТ 5542-87. По отдельному запросу покупателя предоставляются модификации для биогаза и агрессивных газов.

Место установки: крупные узлы редуцирования давления, газорегуляторные пункты, станции распределения газа, системы промышленной подачи газа.

Обязательное ТО

Регулярно необходимо контролировать давление на выходе из регулятора и давление срабатывания клапанов (1 раз в полгода). Каждые 5 лет производитель рекомендует заменять мембраны регулятора и ПЗК, через 20 лет – пружины.

Достоинства:

• широкий диапазон регулирования;
• стабильность выходных параметров давления;
• предохранительные клапаны для безопасной эксплуатации;
• быстрое срабатывание запорного механизма (< 1 сек.);
• высокий уровень герметичности;
• применение в системах с высоким давлением и расходом газа;
• адаптация к низкотемпературной эксплуатации;
• 2-летнее гарантийное обслуживание.

Cерия RBH

Со склада и под заказ доступны регуляторы давления газа Madas RBH с диапазонами давлений в пределах 800-3000 мбар, фланцевым/ резьбовым соединением (DN 25 – DN 100, линейного, углового, U-образного типа), для различных видов газа (неагрессивные, биогаз, агрессивные газы), модели с ПСК/ без ПСК, с/без шумоглушителя. Актуальный перечень моделей размещен в каталоге.
