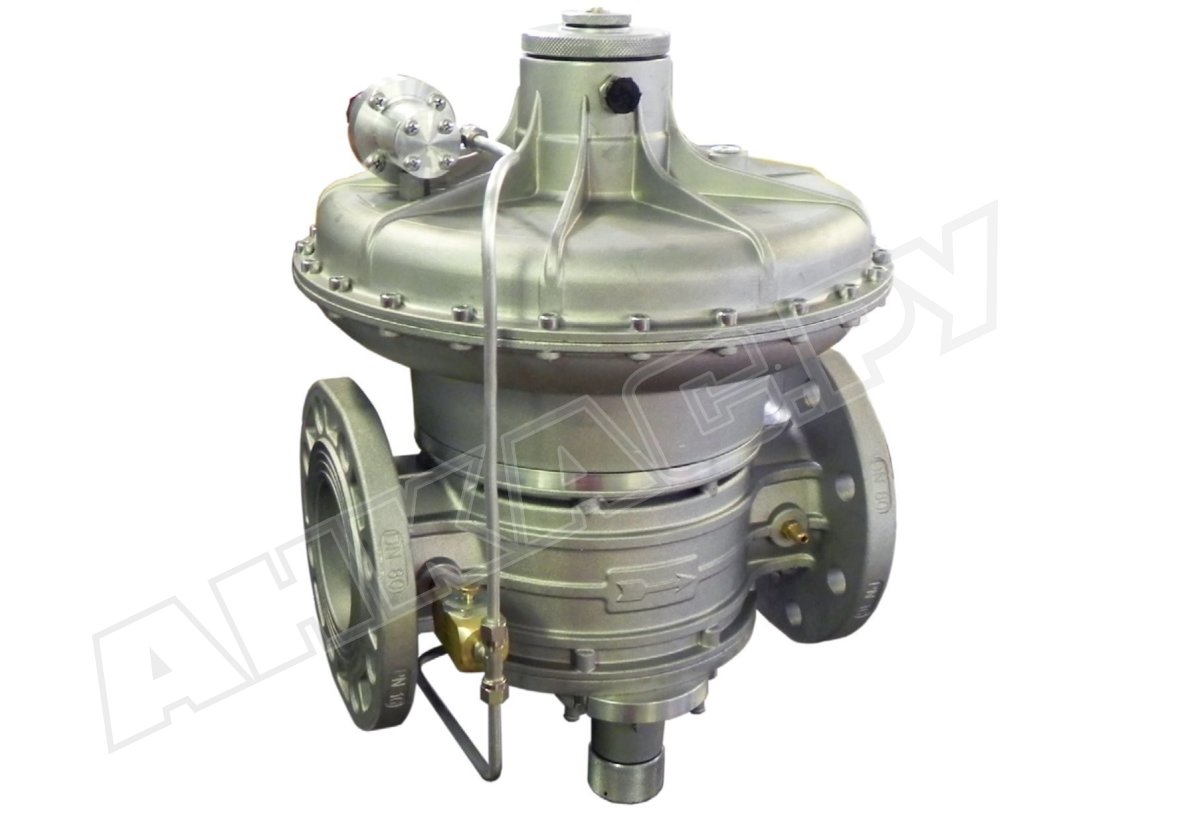

Регулятор давления газа Madas RBH32Z 120

Регулятор давления газа Madas RBH32Z 120 служит для редуцирования и автоматического поддержания давления газа на установленном уровне. Выходное давление остается постоянным при перепадах давления в главной магистрали. Особенностью является встроенный запорный механизм, прекращающий подачу газа при аварийном повышении или недостаточности контролируемого (выходного) давления. Конструкцией также предусмотрен сбросной клапан, выпускающий избыточное давление при кратковременном скачке.

Рабочая среда

Регулятор давления Madas RBH предназначен для работы с метаном, сжиженным газом, воздухом, азотом и другими неагрессивными сухими газами, соответствующими госстандарту 5542-87. Версии для биогаза и агрессивных газов маркируются литерами В и W в наименовании модели.

Основные параметры:

• комбинированный регулятор прямого действия;
• давление на входе в регулятор: 6000 мбар;
• настройка выходного давления от 1500 до 2500 мбар;
• точность регулирования ±10 %;
• давление срабатывания ПЗК: 1800-3300 мбар/ 800-1700 мбар;
• настройка давления сбросного клапана в пределах 1500-3000 мбар;
• минимальная пропускная способность: 0,1 нм3/ч;
• класс «А» герметичности по нормам EN 88-2;
• время закрытия ПЗК < 1 сек.;
• диаметр седла: 25 мм;
• корпус с прямым (линейным) соединением, фланцы размером DN 32;
• размещение в горизонтальном или вертикальном положении;
• допустимые эксплуатационные температуры: -40...+60 °C;
• продолжительность службы: 40 лет.

При установке регулятора рекомендуется пружину направлять строго вверх. В других положениях срок службы регулятора уменьшается.

Оснащение

Комбинированный регулятор Madas RBH оснащен:

• предохранительно-запорным клапаном (ПЗК), герметично отсекающим подачу газа при недопустимо низком/ высоком выходном давлении (или отсутствии давления);
• предохранительно-сбросным клапаном (ПСК), выпускающим небольшое количество газа через сбросное отверстие при избыточном давлении;
• компенсационной мембраной, стабилизирующей давление;
• регулируемой пружиной для задания выходного давления.

Особенности размещения

Регулятор пригоден для установки в зоны 1 или 2 взрывоопасности по ГОСТ. Не подходит для размещения в местах с агрессивной средой, вызывающей разрушение материалов конструкции.

Сервисные операции

При эксплуатации регулятора необходимо контролировать выходные параметры давления, проверять давление срабатывания защитных клапанов (1 раз в полгода). Каждые 5 лет следует заменять мембраны регулятора и ПЗК, через 20 лет – пружины.

Достоинства:

• встроенные защитные устройства для безопасной эксплуатации;
• стабильные параметры давления на выходе;
• быстрое срабатывание ПЗК (< 1 сек.);
• высокий уровень герметичности конструкции;
• размещение горизонтально или вертикально;
• применение в системах с высоким давлением и расходом;
• широкий диапазон эксплуатационных температур;
• 2-летнее гарантийное обслуживание.

Другие модификации линейки RBH

Регуляторы давления газа Madas RBH выпускаются в различном исполнении: Z – линейное соединение, F – вход снизу, выход сбоку, R – вход сбоку, выход вниз, M – вход снизу, выход вниз. Диапазон давлений: 800-3000 мбар, размеры фланцев: DN 32 - DN 100.
