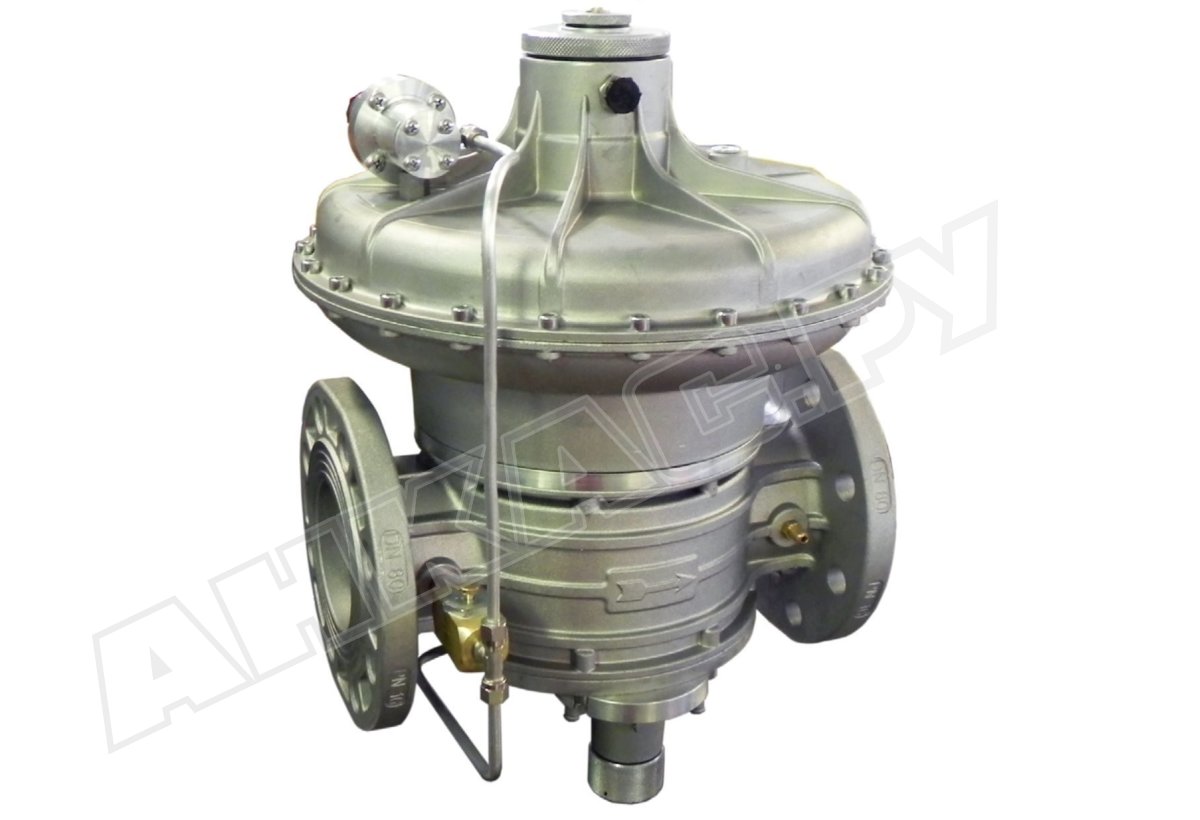

Регулятор давления газа Madas RBH32Z 130

Регулятор давления газа Madas RBH32Z 130 встраивается в крупные промышленные системы редуцирования высокого давления газа. Снижает и автоматически поддерживает давление на постоянном уровне с учетом настройки пружины, независимо от расхода газа и изменения давления в магистрали. Входит в линейку комбинированных регуляторов, снабженных дополнительными устройствами безопасности. Рассчитан на максимальное давление в распределительной сети 6000 мбар.

Виды газа

Регулятор давления используется для метана, сжиженного газа, азота, воздуха и других неагрессивных сухих газов, соответствующих стандарту 5542-87. Доступны модификации для биогаза и агрессивных газов (маркировка в названии В и W).

Эксплуатационные и технические характеристики:

• комбинированный регулятор прямого действия;
• допустимое отклонение точности регулирования: ±10 %;
• давление перед регулятором: не выше 6000 мбар;
• давление на выходе: 2200-3000 мбар;
• давление срабатывания ПЗК: 2700-4200 мбар/ 1100-2600 мбар;
• настройка сбросного клапана в пределах 2500-3900 мбар;
• минимальный расход газа: 0,1 нм3/ч;
• исполнение класса «А» герметичности по EN 88-2;
• закрытие отсечного клапана в течение 1 сек.;
• прямое (линейное) соединение, фиксация с помощью фланцев DN 32;
• монтаж в горизонтальной или вертикальной ориентации;
• рабочие температуры: -40...+60 °C;
• продолжительность эксплуатации: 40 лет.

Регулятор рекомендуется устанавливать пружиной вверх. В других положениях срок службы регулятора сокращается.

Оснащение и материалы конструкции

Комбинированный регулятор Madas RBH оснащен:

• предохранительно-запорным клапаном (ПЗК) для отсечения потока газа при превышении или недостаточности выходного давления, а также при отсутствии давления;
• предохранительно-сбросным клапаном (ПСК) для выпуска избыточного давления газа через сбросное отверстие;
• мембраной компенсации давления;
• пружиной с заданным диапазоном настройки давления.

Регулятор произведен из оцинкованной нержавеющей стали марки 430 F, штампованного алюминия, латуни ОТ-58, алюминия 11S, стекловолокна с 30% нейлона, NBR-каучука. На корпусе предусмотрены штуцеры для измерения давления.

Особенности установки

Место установки – зоны 1 или 2 взрывоопасности по ГОСТ. Регулятор не подходит для мест с агрессивной средой, разрушающей материалы конструкции.

Сфера применения

Регулятор давления служит для применения в узлах редуцирования давления промышленных газовых установок, на газорегуляторных пунктах, станциях распределения газа и других устройствах с высоким давлением и расходом газа.

Достоинства:

• стабильные выходные параметры давления;
• предохранительные клапаны для безопасной эксплуатации;
• широкий диапазон регулирования;
• быстрое срабатывание ПЗК (< 1 сек.);
• морозостойкая конструкция;
• высокий уровень герметичности;
• 2-летнее гарантийное обслуживание.

Cерия RBH

Регуляторы давления газа Madas серии RBH выпускаются с соединениями: Z – линейное, F, R – угловое, M – U-образное. Доступны разные диапазоны рабочего давления (в пределах 800-3000 мбар) и размеры соединений (DN 25 – DN 100).
