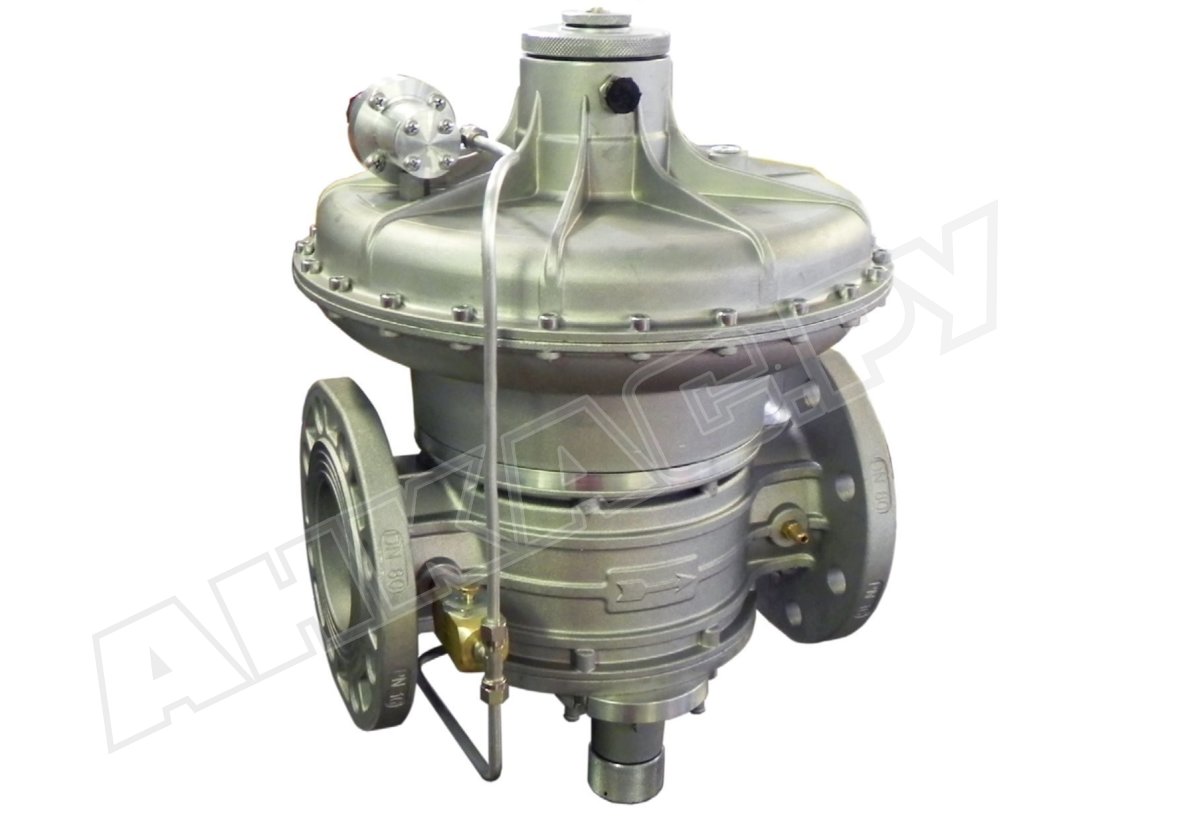

Регулятор давления газа Madas RBH40Z 110

Регулятор давления газа Madas RBH40Z 110 за счет комбинированной конструкции выполняет несколько функций: регулирует выходное давление, сбрасывает избыточное количество газа и перекрывает поток при недопустимом повышении/ понижении давления. Используется в промышленных системах газораспределения и газоснабжения.

Виды газа

Регулятор давления Madas RBH используется в промышленных установках, сжигающих метан, пропан-бутан и другие неагрессивные сухие газы, соответствующие стандарту 5542-87. По запросу доступны версии для биогаза и агрессивных газов.

Комплектация

В состав регулятора давления Madas RBH входят:

• предохранительно-запорный клапан (ПЗК) для отсечки потока газа при аварийном повышении или недостаточности (отсутствии) выходного давления;
• предохранительно-сбросной клапан (ПСК) для выпуска небольшого объема газа в атмосферу при избыточном давлении.
• В закрытых помещениях необходимо отвести стравленный газ наружу.

Корпус и детали регулятора произведены из материалов, стойких к коррозии, перепадам температур, высокому давлению, составу газов: алюминия 11S, латуни ОТ-58, штампованного алюминия, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона, NBR-каучука.

Материал конструкции не пригоден к эксплуатации в условиях агрессивной внешней среды.

В серию RBH входят регуляторы с соединением: Z – линейным, F, R – угловым, M – U-образным.

Технические и эксплуатационные характеристики:

• регулятор прямого действия с точностью регулирования ±10 %;
• комбинированная конструкция с предохранительными клапанами;
• давление на входе в регулятор: до 6000 мбар;
• рабочий диапазон: 800-1500 мбар;
• настройка давления ПЗК: избыточное 900-2000 мбар/ недостаточное 450-750 мбар;
• диапазон давления срабатывания ПСК: 900-2000 мбар;
• время закрытия ПЗК < 1 сек.;
• прямой (линейный) тип соединения, монтаж на фланцы DN 40;
• установка в горизонтальном (рекомендуемое) и вертикальном положении;
• минимальная пропускная способность: 0,1 нм3/ч;
• конструкция класса «А» герметичности по нормам EN 88-2;
• рабочие температуры: -40...+60 °C;
• установка в зонах 1 или 2 взрывоопасности по ГОСТ;
• средний срок службы: 40 лет (с учетом своевременного ТО и замены деталей).

Область применения

Регулятор давления Madas RBH40Z применяется в промышленных установках высокого давления. Встраивается в газорегуляторные пункты, газораспределительные станции, узлы редуцирования давления газа и другое газовое оборудование.

Достоинства:

• комбинированная конструкция с защитными клапанами;
• широкий диапазон регулирования;
• быстрое срабатывание отсечного клапана;
• стабильные выходные параметры давления;
• высокий уровень герметичности;
• возможность низкотемпературной эксплуатации;
• 40-летняя служба, 2-летняя гарантия производителя.

У нас можно купить регуляторы давления газа Madas RBH со склада и под заказ. Все актуальные модели размещены в каталоге.
