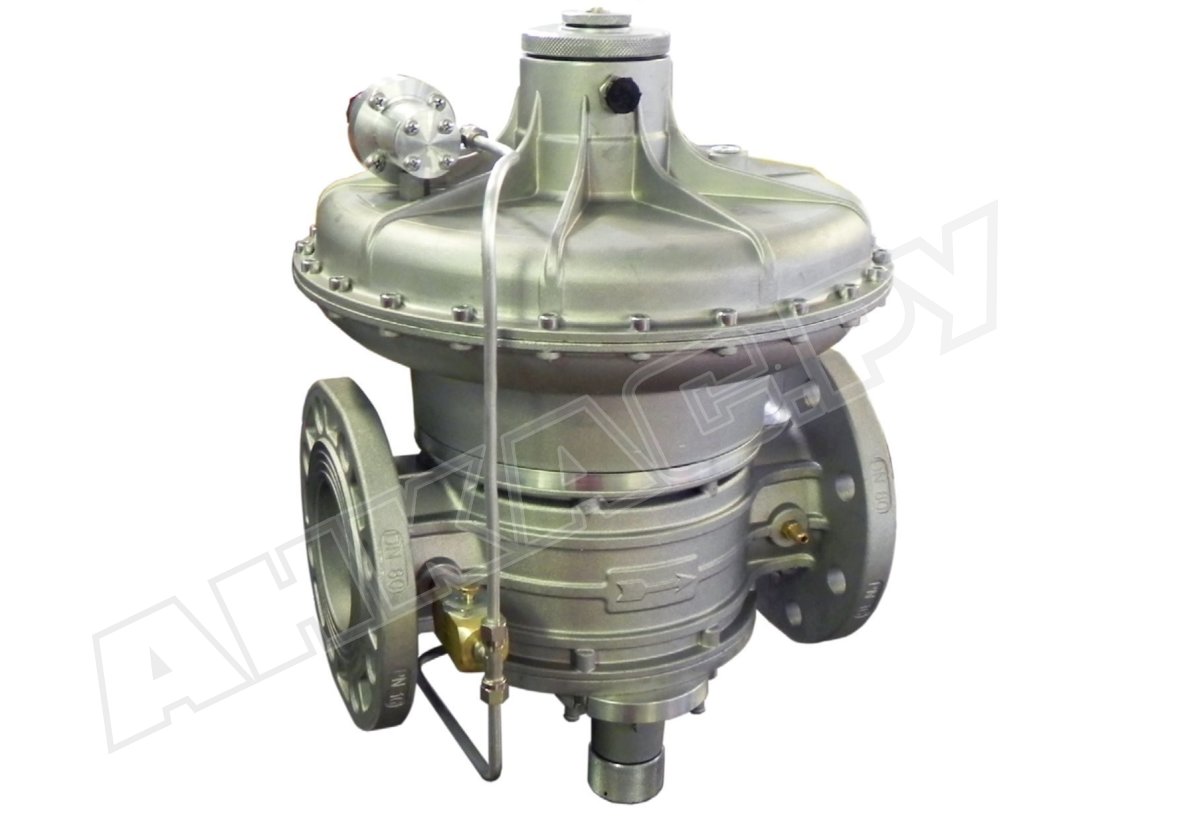

Регулятор давления газа Madas, RBH40Z 120

Регулятор давления газа Madas RBH40Z 120 отвечает за понижение и автоматическое поддержание давления газа на постоянном уровне, независимо от изменения расхода и давления на входе. Оснащен предварительно сжатой регулирующей пружиной для задания выходного давления. Конструкция комбинированного типа оснащена предохранительно-запорным механизмом, отвечающим за прекращение подачи газа при аварийном превышении или недостаточности контролируемого давления. Дополнительно установлен клапан сброса давления, который срабатывает при кратковременном превышении давления установленной границы.

Виды газа

Регулятор давления Madas RBH рассчитан на работу с неагрессивной средой. Применяется для метана, сжиженного газа, азота, воздуха и других некоррозийных газов согласно ГОСТ 5542-87. Для биогаза и агрессивных газов выпускаются модификации с маркировкой В и W в наименовании модели.

Рабочие параметры:

• комбинированный регулятор прямого действия;
• настройка выходного давления от 1500 до 2500 мбар;
• точность регулирования ±10 %;
• максимальное давление в сети: 6000 мбар;
• давление срабатывания ПЗК: 1800-3300 мбар/ 800-1700 мбар;
• настройка сбросного клапана в пределах: 1500-3000 мбар;
• время закрытия ПЗК < 1 сек.;
• пропускная способность: от 0,1 нм3/ч;
• класс «А» герметичности по стандарту EN 88-2;
• прямое (линейное) соединение, монтаж на фланцы DN 40;
• размещение на горизонтальной или вертикальной трубе (преимущественно пружиной вверх);
• диапазон рабочих температур: -40...+60 °C;
• эксплуатационный ресурс: 40 лет (при размещении на горизонтальный трубопровод и соблюдении сроков замены деталей);
• установка в зонах 1 или 2 взрывоопасности по ГОСТ.

Регулятор не подходит для эксплуатации в местах с агрессивной внешней средой.

Комплектация

Комбинированный регулятор Madas RBH комплектуется защитными устройствами: предохранительно-запорным клапаном по превышению и понижению давления, предохранительно-сбросным клапаном.

Достоинства:

• защитные устройства для безопасной эксплуатации;
• быстрое срабатывание ПЗК (< 1 сек.);
• стабильные параметры давления на выходе;
• высокий уровень герметичности;
• широкий диапазон рабочих температур;
• горизонтальное или вертикальное размещение;
• 2-летняя заводская гарантия.

Другие модели линейки RBH

Регуляторы давления газа Madas RBH выпускаются с разными вариантами соединений: Z – линейное, F, R – угловое, M – U-образное. Доступны другие диапазоны выходного давления (от 800 до 3000 мбар) и размеры соединений (DN 25 – DN 100).
