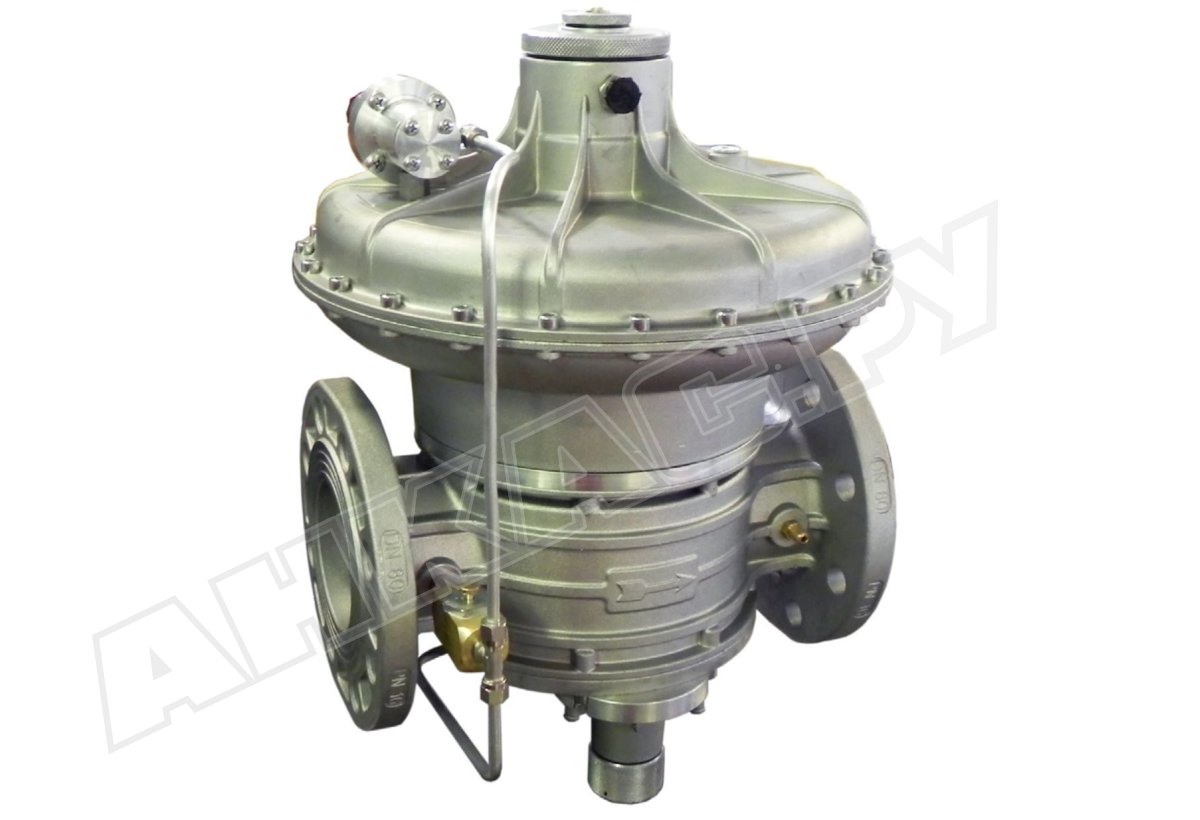

Регулятор давления газа Madas RBH40Z 130

Регулятор давления газа Madas RBH40Z 130 разработан для оснащения крупных промышленных установок, распределяющих газ. Обеспечивает понижение и автоматическое поддержание давления на установленном уровне независимо от перепадов давления в главной магистрали. Входит в линейку комбинированных устройств с клапанами безопасности (запорным и сбросным). Рассчитан на входное давление до 6000 мбар.

Оснащение

Комбинированный регулятор Madas RBH оснащен:

• предохранительно-запорным клапаном (ПЗК), для отсечения потока при превышении или недостаточности давления на выходе;
• предохранительно-сбросным клапаном (ПСК), сбрасывающим избыточное давление газа.
• В местах с недостаточной вентиляцией необходимо вывести трубу от сбросного клапана наружу.

Рабочая среда

Регулятор давления подходит для метана, пропан-бутана и других неагрессивных сухих газов, соответствующих госстандарту 5542-87. Доступны модификации в специальном исполнении для биогаза и агрессивных газов (В и W).

Область применения

Регулятор давления предназначен для сборки крупных промышленных установок с высоким давлением и расходом газа. Используется в узлах редуцирования давления, на газорегуляторных пунктах, станциях распределения газа и других объектах газоснабжения.

Основные параметры:

• комбинированный регулятор прямого действия;
• давление на входе в регулятор: до 6000 мбар;
• настройка регулирующей пружины: 2200-3000 мбар;
• точность регулирования выходного давления ±10 %;
• давление срабатывания запорного клапана: 2700-4200 мбар/ 1100-2600 мбар;
• время закрытия ПЗК < 1 сек.;
• настройка сбросного клапана в пределах: 2500-3900 мбар;
• минимальный объем потребления газа: 0,1 нм3/ч;
• герметичная конструкция класса «А» по нормам EN 88-2;
• корпус с линейным соединением, монтаж на фланцы DN 40;
• газонепроницаемые уплотнения из бутадиен-нитрильного каучука;
• горизонтальная/ вертикальная установка в систему (рекомендуется вверх пружиной);
• допустимые температуры окружающего воздуха: -40...+60 °C;
• эксплуатация в течение 40 лет при своевременном обслуживании;
• размещение в зонах 1 или 2 взрывоопасности по ГОСТ.

Регулятор не пригоден для установки в местах с агрессивной внешней средой, разрушающей материалы конструкции (сталь, алюминий, каучук).

Достоинства:

• модификация для систем с высоким расходом и давлением газа;
• стабильные выходные параметры;
• защитные клапаны (ПСК, ПЗК) для безопасной эксплуатации;
• быстрое и герметичное отсечение потока запорным механизмом;
• морозостойкое исполнение;
• выбор монтажного положения.

Модификации регуляторов RBH

Регуляторы давления газа Madas RBH отличаются типом соединения: маркировка Z – линейное, F, R – угловое, M – U-образное. Доступны различные диапазоны выходного давления (от 800 до 3000 мбар) и размеры фланцев (DN 32 – DN 100).
