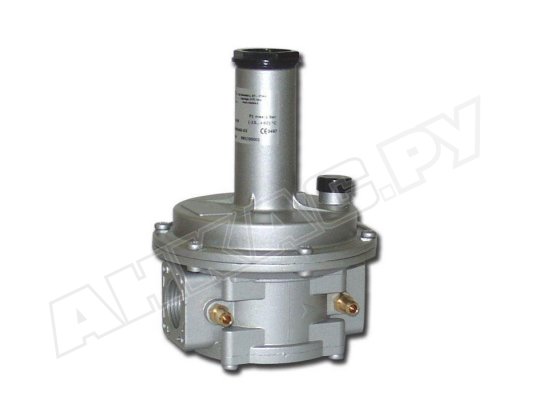

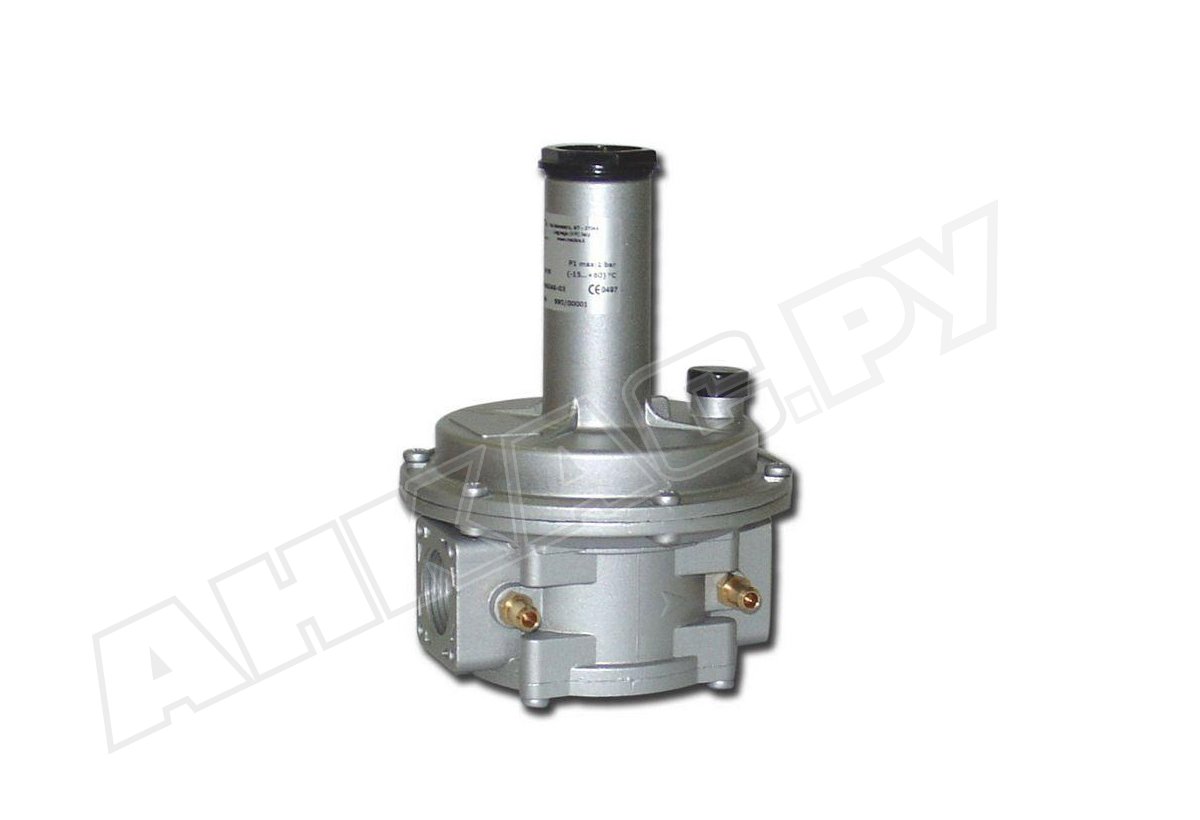

Регулятор давления газа Madas RC02 010

Регулятор давления газа Madas RC02 010 используется в промышленном газовом оборудовании для автоматического понижения и поддержания давления на необходимом уровне, с учетом настройки рабочей пружины. Обеспечивает стабильные выходные параметры давления независимо от перепадов давления в газораспределительной сети. Подходит для систем с давлением в газовой магистрали не более 1 бар.

Основные параметры:

• регулировка пружины в диапазоне 10-28 мбар;
• давление газа на входе: не более 1000 мбар;
• отверстия с резьбой Rp 1 1/4" для герметичного присоединения;
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: А;
• диапазон рабочих температур: -40...+60 °C;
• максимальная поверхностная температура: +60 °C;
• период эксплуатации: 40 лет (с периодической заменой фильтра и рабочей мембраны).

Применение

Регулятор рассчитан на промышленную интенсивную эксплуатацию. Предназначен для работы с газами: природным, сжиженным, азотом, воздухом и нейтральными газообразными средами (сухие газы).

Конструкция

Регулятор давления собран в алюминиевом корпусе с резьбовыми соединительными отверстиями. Уплотнения выполнены из NBR-каучука, обладающего газонепроницаемыми свойствами. Давление задается в рамках рабочего диапазона пружины, настраиваемой с помощью регулировочного винта. Для регулирования исходящего давления и безопасной эксплуатации предусмотрены предохранительная, компенсационная и рабочая мембраны.

При изготовлении конструкции использованы материалы, стойкие к износу, коррозии, высокому давлению и составу газов: алюминий, латунь, сталь марки 430 F, нержавеющая оцинкованная сталь, стекловолокно с 30% нейлона.

Размещение

Регулятор давления может размещаться как в помещениях, так и на улице. При установке на открытом воздухе необходимо защитить регулятор от воздействия атмосферных осадков с помощью навеса, козырька или шкафа. Нельзя эксплуатировать регулятор, где внешняя среда способна разрушить материал корпуса, уплотнений и конструктивных элементов.

Монтаж осуществляется на горизонтальном или вертикальном трубопроводе перед горелкой. Для правильной фиксации регулятора на корпус нанесена стрелка, которую следует направить к горелке.

Достоинства:

• стабильное давление газа после регулятора;
• герметичное резьбовое присоединение;
• конструкция для установки в помещениях и на улице;
• вариативность монтажа.
