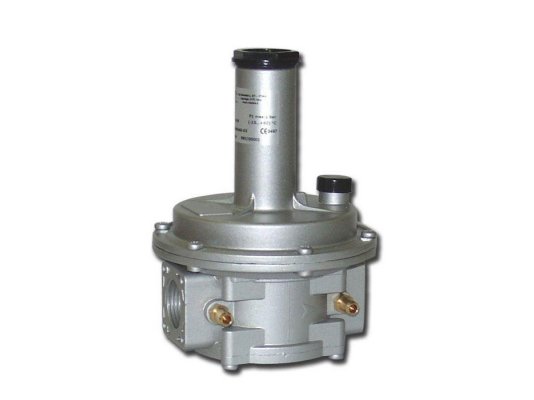

Регулятор давления газа Madas RC02 020

Регулятор давления газа Madas RC02 020 служит для стабилизации и поддержания давления на заданном уровне независимо от давления в магистрали подачи. Соответствует европейским стандартам безопасности EN 88-2. Рассчитан на входное давление 1 бар.

Виды газа: природный, бытовой, сжиженный нефтяной газ, воздух, азот, другие нейтральные газы (исключительно для сухих газов).

Основные характеристики:

• диапазон регулировки пружины: 18-40 мбар;
• отверстия с резьбой Rp 1/2" для сборки системы;
• класс герметичности: А;
• допустимый диапазон рабочих температур: -40...+60 °C;
• давление газа перед регулятором: максимум 1000 мбар;
• поверхностная температура: до +60 °C;
• минимальный расход газа для нормальной работы: 0,1 м3/час;
• монтаж непосредственно перед горелкой;
• положение в системе: вертикальное/ горизонтальное;
• место размещения: помещения 2 зоны взрывоопасности по ГОСТ Р 51330.9-99;
• срок службы: 40 лет.

Конструкция и особенности

Регулятор давления Madas оснащен корпусом из алюминия с резьбовыми соединительными отверстиями. Рабочие узлы и уплотнения произведены из латуни, нержавеющей стали марки 430, нержавеющей оцинкованной стали, алюминия, стекловолокна с 30% нейлона, NBR-каучука.

Конструкция рассчитана на интенсивные эксплуатационные нагрузки, давление газообразной среды, устойчива к низким температурам, износу, коррозии. Уплотнения из NBR-каучука отличаются газонепроницаемостью, стойкостью к истиранию. Давление задается путем настройки пружины с помощью регулировочного винта. Стабилизация (понижение) давления и точная работа регулятора обеспечены за счет долговечных мембран (предохранительной, компенсационной и рабочей).

Условия эксплуатации и монтаж

Регулятор давления может устанавливаться внутри помещений и в условиях улицы. При размещении на открытом воздухе необходимо обеспечить дополнительную защиту от осадков, установив регулятор под навесом, козырьком или внутри шкафа. Допускается монтаж на горизонтальный или вертикальный трубопровод. Место размещения – перед горелкой. Для правильной фиксации регулятора на корпус нанесена стрелка, которая направляется в сторону горелки.

Обратите внимание! Регулятор давления не подходит для эксплуатации в условиях агрессивной среды, разрушающей алюминий, сталь, каучук.

Сервисное обслуживание

Регулярно требуется проверять давление после регулятора (периодичность – 1 раз в год), заменять рабочую мембрану и пружину (каждые 5 и 20 лет соответственно). После замены запчастей, частичной или полной разборки регулятора проводится повторная настройка рабочих параметров.

Достоинства:

• стабильное давление газа на горелку;
• широкий диапазон эксплуатационных температур;
• размещение внутри и вне помещений;
• ресурс службы 40 лет.

У нас можно купить регуляторы давления газа с разными диапазонами давления и диаметрами соединений. По запросу возможно исполнение для биогаза, попутного нефтяного газа, версии с усиленной мембраной.
