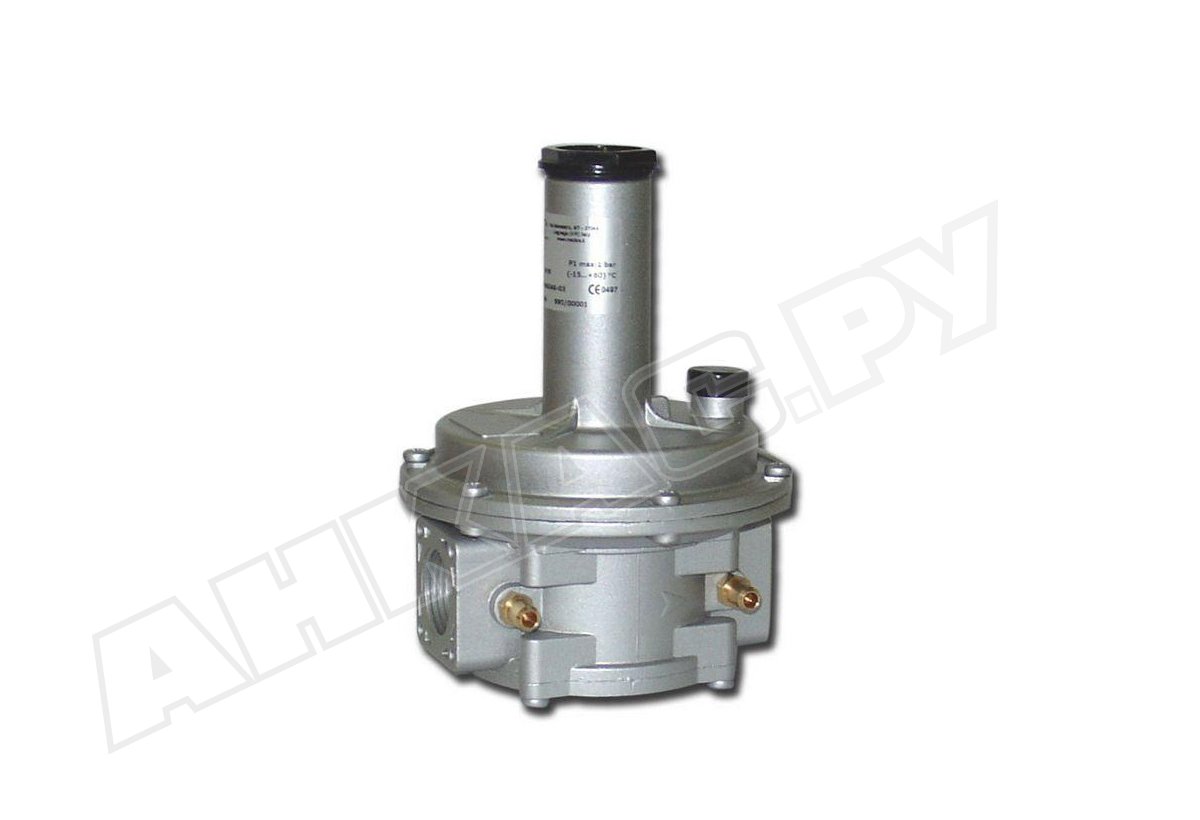

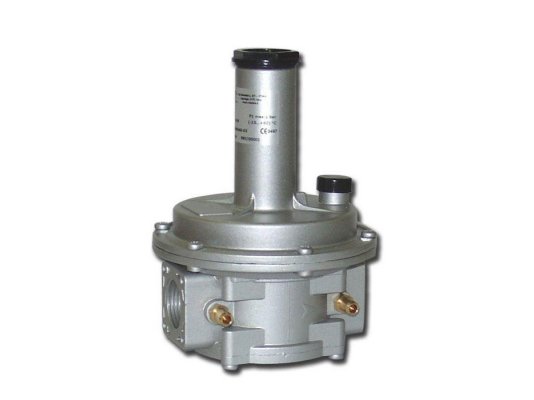

Регулятор давления газа Madas RC02 050

Регулятор давления газа Madas RC02 050 понижает и поддерживает давление на заданном уровне независимо от изменения давления в сети. Соответствует европейским стандартам безопасности EN 88-2. Встраивается в систему автоматического управления подачей газа на горение.

Виды газа

Регулятор давления предназначен для оснащения систем, потребляющих природный, бытовой, сжиженный газ, воздух, азот, другие нейтральные газы (сухой газ).

Рабочие параметры:

• диапазон выходного давления: 150-200 мбар;
• давление перед регулятором: не более 1000 мбар;
• резьбовые присоединительные отверстия Rp 1/2";
• класс герметичности: А;
• минимальный расход газа: 0,1 м3/час;
• диапазон рабочих температур: -40...+60 °C;
• поверхностная температура: не выше +60 °C;
• размещение в системе вертикально/ горизонтально;
• место установки: зона 2 взрывоопасности по ГОСТ Р 51330.9-99;
• 40-летний ресурс службы.

Конструкция и особенности

Регулятор давления Madas произведен из материалов, стойких к температурным, механическим воздействиям, составу углеводородов, коррозии. Корпус и элементы конструкции произведены из алюминия, латуни, нержавеющей стали марки 430, нержавеющей оцинкованной стали, стекловолокна с 30% нейлона. Уплотнения из NBR-каучука устойчивы к износу, обладают газонепроницаемыми свойствами.

Для присоединения регулятора к трубопроводу предусмотрены резьбовые выходы. Исходящее давление регулируется в рамках рабочего диапазона под контролем манометра. Для замеров давления на корпусе предусмотрены штуцеры. Стабилизация и поддержание давления на заданном уровне осуществляется с помощью предохранительной, компенсационной и рабочей мембраны.

Эксплуатационные условия и монтаж

Регулятор может размещаться в помещениях и на улице. При использовании в условиях открытого воздуха следует исключить попадание атмосферных осадков на корпус устройства, разместив его под навесом, козырьком или внутри шкафа. Допускается установка на горизонтальный и вертикальный трубопровод. Место крепления – перед горелкой. Стрелка на корпусе должна направляться в сторону горелки.

Важно! Регулятор давления не предназначен для эксплуатации в условиях агрессивного воздействия окружающей среды, способной разрушить металлические детали и уплотнения.

Сервисное обслуживание

Регулятор требует периодического обслуживания. Необходимо измерять выходное давление (периодичность – ежегодно), заменять рабочую мембрану и пружину (каждые 5 и 20 лет соответственно).

После замены запчастей, полной или частичной разборки необходимо заново настроить регулятор.

Достоинства:

• стабильное выходное давление;
• стойкость к коррозии, давлению среды и низким температурам;
• размещение внутри помещений и на открытом воздухе;
• продолжительный срок службы (40 лет).

Со склада и под заказ можно купить регуляторы давления газа и другое оснащение для горелок.
