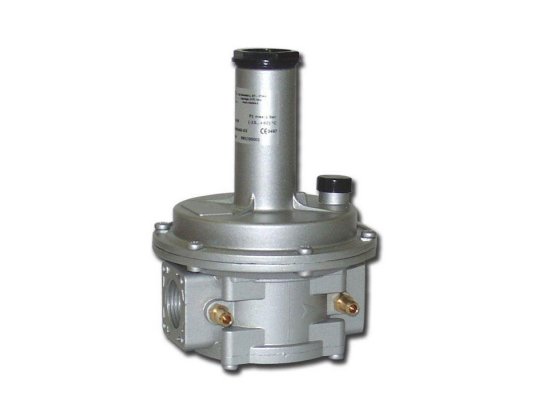

Регулятор давления газа Madas RC02 060

Регулятор давления газа Madas RC02 060 рассчитан на давление в распределительной сети до 1 бар. Используется в промышленном котельном оборудовании для понижения, стабилизации давления перед подачей на горение. Является элементом системы автоматического управления работой горелки. Сертифицирован по европейским стандартам EN 88-2.

Используемый газ: природный газ по ГОСТ 5542-87, сжиженный нефтяной, воздух, азот, другие нейтральные газы (исключительно для сухих газов).

Основные характеристики:

• диапазон регулировки пружины: 200-600 мбар;
• отверстия с резьбой Rp 1/2" для сборки системы;
• давление газа перед регулятором: не более 1000 мбар;
• минимальный расход газа для нормальной работы: 0,1 м3/час;
• класс герметичности: А;
• допустимые температуры окружающего воздуха: -40...+60 °C;
• поверхностная температура: до +60 °C;
• установка непосредственно перед горелкой;
• варианты монтажного положения: вертикальное/ горизонтальное;
• место размещения: помещения 2 зоны взрывоопасности по ГОСТ Р 51330.9-99;
• продолжительность эксплуатации: 40 лет.

Конструкция и особенности

Регулятор давления Madas собран в алюминиевом корпусе с резьбовыми соединительными отверстиями для монтажа в систему. Конструкция и уплотнения произведены из алюминия, латуни, нержавеющей стали марки 430, нержавеющей оцинкованной стали, стекловолокна с 30% нейлона, NBR-каучука.

Конструкция рассчитана на интенсивные промышленные нагрузки, давление газа, устойчива к воздействию низких температур износу, коррозии. Уплотнения из NBR-каучука отличаются газонепроницаемостью, устойчивы к истиранию. Давление устанавливается путем настройки пружины с помощью регулировочного винта. Для компенсации, защиты от утечек и регулировки давления предусмотрены износостойкие мембраны (предохранительная, компенсационная и рабочая).

Условия эксплуатации и монтаж

Регулятор давления подходит для уличного размещения и внутри помещений. При монтаже на открытом воздухе требуется защитить корпус от попадания осадков, установив регулятор под навесом, козырьком или в шкафу. Регулятор монтируется в систему перед горелкой, так, чтобы стрелка на корпусе совпадала с направлением потока.

Важно учесть! Регулятор давления не подходит для размещения в условиях агрессивной среды, которая способна разрушить алюминий, сталь, каучук.

Сервисное обслуживание

Проверка выходного давления проводится ежегодно. Каждые 5 лет необходимо заменять рабочую мембрану, каждые 20 лет – пружину регулировки давления. После обслуживания с заменой запчастей, разборкой регулятора проводится повторная настройка рабочих параметров.

Достоинства:

• точное, стабильное давление газа на горелку;
• стойкость к коррозии, давлению газа и низким температурам;
• широкий диапазон настройки давления;
• размещение внутри помещений и на улице;
• ресурс службы 40 лет.

У нас можно купить регуляторы давления газа с разными диаметрами соединений, диапазонами давления и комплектацией (на сайте представлены модели со встроенным фильтром). По запросу возможно исполнение для биогаза, попутного нефтяного газа, модификации с усиленной мембраной.
