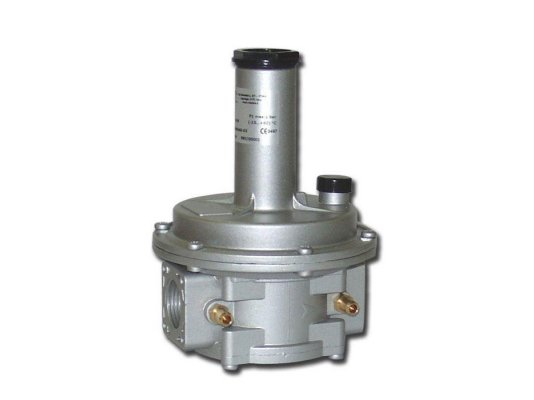

Регулятор давления газа Madas RC03 010

Регулятор давления газа Madas RC03 010 встраивается в топочное оборудование для стабилизации (понижения) и поддержания давления в соответствии с настройкой пружины для подачи необходимого объема газа на горелку. Соответствует европейским стандартам безопасности EN 88-2. Рассчитан на входное давление 1 бар. Характеризуется стойкостью к коррозии, низким температурам, что позволяет эксплуатировать его в условиях улицы.

Виды газа: природный, сжиженный нефтяной газ, воздух, азот, другие нейтральные газы (для сухих газов).

Основные характеристики:

• диапазон регулировки пружины: 10-28 мбар;
• отверстия с резьбой Rp 3/4" для интеграции в систему;
• класс герметичности: А;
• давление газа перед регулятором: не выше1000 мбар;
• минимальный расход газа: 0,1 м3/час;
• размещение непосредственно перед горелкой;
• допустимое положение: вертикальное/ горизонтальное;
• диапазон рабочих температур: -40...+60 °C;
• поверхностная температура: до +60 °C;
• место установки: помещения зоны 2 взрывоопасности по ГОСТ Р 51330.9-99;
• заявленный ресурс: 40 лет.

Конструкция и особенности

Конструкция регулятора рассчитана на интенсивные нагрузки, высокое давление магистрального газа, устойчива к температурным перепадам, износу, коррозии. Уплотнения из NBR-каучука характеризуются газонепроницаемостью, устойчивы к истиранию.

Корпус и элементы конструкции произведены из сплава алюминия, латуни, нержавеющей стали марки 430, нержавеющей оцинкованной стали, стекловолокна с 30% нейлона.

На корпусе предусмотрены резьбовые отверстия для присоединения к трубопроводу. Давление после регулятора задается путем настройки пружины с помощью регулировочного винта. Стабилизация давления и точные выходные параметры обеспечены за счет надежных мембран (предохранительной, компенсационной и рабочей).

Условия эксплуатации и монтаж

Конструкция регулятора подходит для размещения в помещениях и на улице. При использовании на открытом воздухе требуется защитить корпус от осадков, установив регулятор под навесом, козырьком или внутри шкафа. Регулятор встраивается в систему перед горелкой. Для правильной фиксации на корпус нанесена стрелка, указывающая направление потока.

Важно! Регулятор нельзя устанавливать в местах с агрессивной внешней средой, разрушающей алюминий, сталь, каучук.

Периодичность обслуживания

Давление после регулятора необходимо замерять ежегодно, заменять рабочую мембрану и пружину – каждые 5 и 20 лет соответственно. После замены деталей, частичной или полной разборки регулятора следует повторно настроить выходное давление.

Достоинства:

• поддержание стабильных выходных параметров давления;
• широкий диапазон температур эксплуатации;
• размещение внутри и вне помещений;
• продолжительность службы 40 лет.

У нас можно купить регуляторы давления газа с разными рабочими характеристиками и параметрами соединений. По запросу доступно исполнение для биогаза, попутного нефтяного газа, модификации с усиленной мембраной.
