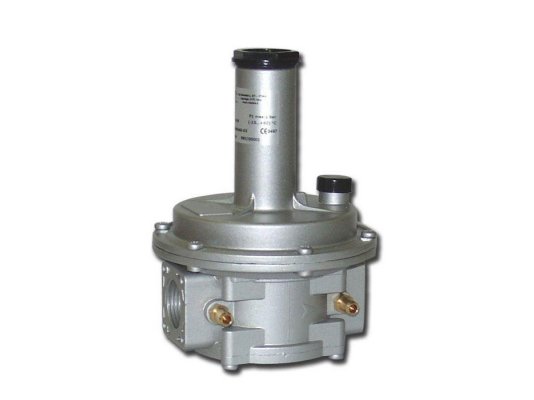

Регулятор давления газа Madas RC03 020

Регулятор давления газа Madas RC03 020 необходим для стабилизации (понижения) давления и поддержания на установленном уровне независимо от изменяющегося давления в газовой магистрали. Используется для оснащения промышленных топочных установок с давлением в сети до 1 бар. Является обязательным элементом системы автоматического управления подачей газа на горелку.

Основные характеристики:

• диапазон регулировки пружины: 18-40 мбар;
• отверстия с резьбой Rp 3/4" для быстрой и надежной интеграции в систему;
• максимальное давление газа перед регулятором: 1000 мбар;
• класс герметичности: А;
• минимальный расход газа: 0,1 м3/час;
• установка в систему перед горелочным устройством;
• положение при монтаже: вертикальное/ горизонтальное;
• рабочие температуры (окружающий воздух): -40...+60 °C;
• допустимая поверхностная температура: до +60 °C;
• требование к месту размещения: зона 2 взрывоопасности по ГОСТ Р 51330.9-99;
• заявленный производителем ресурс: 40 лет.

Применение

Регулятор давления подходит для оснащения систем, потребляющих природный, сжиженный нефтяной газ, воздух, азот, другие нейтральные газы (для сухих газов).

Конструкция и особенности

Конструкция регулятора произведена из материалов, устойчивых к составу газов, температурным воздействиям, интенсивным нагрузкам, давлению рабочей среды. Корпус и детали изготовлены из латуни, нержавеющей стали марки 430, нержавеющей оцинкованной стали, алюминия, стекловолокна с 30% нейлона. Для уплотнений использован NBR-каучук, отличающийся газонепроницаемостью, устойчивостью к истиранию.

Регулятор встраивается в систему с помощью резьбовых соединений. Давление на выходе из регулятора задается путем регулировки пружины в рамках рабочего диапазона. Стабилизация давления и точные выходные параметры обеспечиваются предохранительной, компенсационной и рабочей мембранами.

Эксплуатационные условия и монтаж

Регулятор давления газа может размещаться внутри помещений и на улице. При использовании в условиях открытых площадок необходимо исключить попадание атмосферных осадков на корпус устройства, разместив его под козырьком, навесом, в шкафу. Допускается установка на горизонтальный и вертикальный трубопровод. Место монтажа – перед горелкой. При этом стрелка на корпусе должна совпадать с направлением движения потока.

Важно! Регулятор давления не рассчитан на использование в условиях агрессивного воздействия внешней среды, которая разрушает металлические детали и материал уплотнений.

Периодичность обслуживания

Техобслуживание заключается в регулярной проверке давления на выходе из регулятора (ежегодный контроль), замене рабочей мембраны и пружины каждые 5 и 20 лет соответственно. После замены конструктивных элементов, полной или частичной разборки регулятора необходимо заново настроить выходные параметры.

Достоинства:

• поддержание стабильного выходного давления;
• широкий диапазон температур эксплуатации;
• размещение внутри помещений и на улице;
• долговечная служба (40 лет).

У нас можно купить регуляторы давления газа с разными рабочими и эксплуатационными характеристиками. По запросу предоставляются модификации Madas RC для биогаза, попутного нефтяного газа, с усиленной мембраной.
