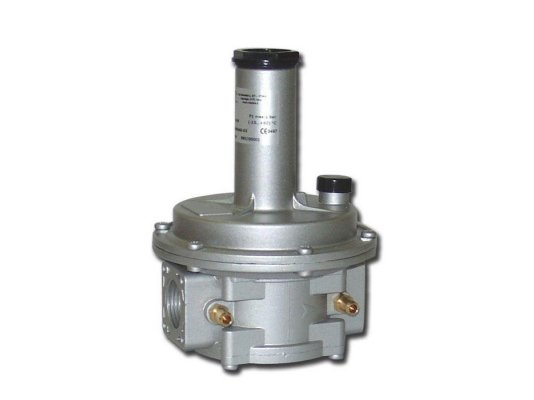

Регулятор давления газа Madas RC03 030

• Регулятор давления газа Madas RC03 030 используется для автоматического понижения и поддержания давления на необходимом уровне, с учетом настройки рабочей пружины. Стабильное давление после регулятора способствует эффективной и бесперебойной работе горелки. Регулятор подходит для оснащения оборудования с давлением в распределительной сети до 1 бар.

Основные характеристики:

• регулировка рабочей пружины в диапазоне 40-110 мбар;
• максимальное входящее давление: 1000 мбар;
• интеграция в систему с помощью резьбовых соединений Rp 3/4";
• минимальный расход газа: 0,1 м3/час;
• герметичность класса А;
• допустимые температурные условия (внешняя среда): -40...+60 °C;
• температура на поверхности корпуса: не более +60 °C;
• размещение непосредственно перед горелкой;
• вертикальный/ горизонтальный монтаж;
• для зон 2 взрывоопасности по ГОСТ Р 51330.9-99;
• ресурс эксплуатации: 40 лет.

Назначение

Функцией регулятора является понижение давления газа и поддержание на установленном уровне для дальнейшей подачи на горелку/ другое устройство. Допустимые виды газа: природный, сжиженный газ, воздух, азот, нейтральный сухой газ. Модификации для работы с биогазом и попутным нефтяным газом предоставляются по запросу.

Особенности регулятора

• Конструкция произведена из коррозиестойких материалов, не разрушаемых при контакте с углеводородами. Материал корпуса и деталей: латунь, нержавеющая сталь марки 430 F, нержавеющая оцинкованная сталь, алюминий, стекловолокно с 30% нейлона. Для уплотнений использован бутадиенакрилонитрильный каучук (UNI 7702), отличающийся газонепроницаемыми свойствами и стойкостью к истиранию.
• Регулятор встраивается в систему с помощью резьбовых соединений. Параметры исходящего давления задаются регулировкой пружины в рамках рабочего диапазона. Стабилизация и поддержание точных выходных параметров давления обеспечиваются предохранительной, компенсационной и рабочей мембранами.
• Для правильной фиксации регулятора на корпус нанесена стрелка, указывающая направление движения потока.

Место установки

Регулятор давления газа рассчитан на эксплуатацию в помещениях и на улице. При использовании в условиях открытого воздуха необходимо исключить попадание атмосферных осадков на корпус регулятора, установив его под козырьком, навесом или в шкафу.

Важно!

Нельзя использовать регулятор в местах с агрессивным воздействием внешней среды, способной разрушить алюминий, сталь, каучук.

Сервисное обслуживание

Техническое обслуживание заключается в регулярной проверке давления на выходе из регулятора (ежегодный контроль), замене рабочей мембраны и пружины каждые 5 и 20 лет соответственно. После замены конструктивных элементов, полной или частичной разборки регулятора необходимо заново настроить выходные параметры.

Достоинства:

• стабильное давление газа на выходе из регулятора;
• вариативность монтажа;
• широкий диапазон температур эксплуатации;
• 40-летний ресурс.

На нашем сайте можно купить регуляторы давления газа с разными диапазонами выходного давления и вариантами соединений.
