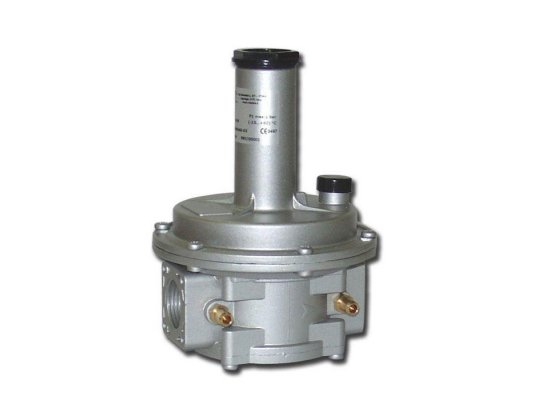

Регулятор давления газа Madas RC03 040

Регулятор давления газа Madas RC03 040 предназначен для понижения и поддержания давления на определенном уровне для достижения необходимого расхода газа. Используется в составе промышленных установок с давлением до 1 бар. Соответствует европейским стандартам безопасности EN 88-2.

Виды газа

Регулятор давления используется для работы с природным газом по ГОСТ 5542-87, сжиженным газом, воздухом, азотом и другой нейтральной газообразной средой (сухие газы). По отдельному заказу доступны модификации для биогаза и попутного нефтяного газа.

Основные характеристики:

• регулировка рабочей пружины в диапазоне 110-150 мбар;
• максимальное давление газа на входе: 1000 мбар;
• интеграция в систему на резьбовые соединения Rp 3/4";
• минимальный расход газа: 0,1 м3/час;
• класс А герметичности;
• эксплуатационные температуры: -40...+60 °C;
• температура на поверхности корпуса: не более +60 °C;
• установка в систему непосредственно перед горелкой;
• положение при монтаже: вертикальное/ горизонтальное;
• применение в зонах 2 взрывоопасности по ГОСТ Р 51330.9-99;
• заявленный ресурс эксплуатации: 40 лет.

Конструкция и особенности

Конструкция регулятора давления рассчитана на интенсивные нагрузки, давление газа, перепады температур. Корпус и рабочие части изготовлены из алюминия, латуни, стали марки 430, нержавеющей оцинкованной стали, стекловолокна с 30% нейлона. Для уплотнений использован газонепроницаемый NBR-каучук.

Основными элементами регулятора Madas FC являются корпус, пружина регулирования выходного давления, регулировочный винт, предохранительная, компенсационная и рабочая мембраны, уплотнения, штуцеры для замеров давления. Настройка выходных параметров осуществляется с помощью манометра.

Место установки

Регулятор давления газа может эксплуатироваться в помещениях и на открытом воздухе. При уличном размещении требуется защитить корпус от воздействия атмосферных осадков, установив регулятор под козырьком, навесом или в шкафу.

Важно!

Регулятор не подходит для размещения в местах с агрессивным воздействием окружающей среды, способной разрушить алюминий, сталь, каучук.

Техобслуживание

Сервисное обслуживание заключается в ежегодном контроле выходного давления, замене рабочей мембраны и пружины каждые 5 и 20 лет соответственно. После ТО с заменой конструктивных элементов необходимо повторно настроить выходные параметры.

Достоинства:

• поддержание стабильного давления на выходе;
• возможность выбора монтажного положения;
• широкий диапазон температур эксплуатации;
• 40-летний срок службы.

На нашем сайте можно купить регуляторы давления газа с разными диапазонами выходного давления и диаметрами соединений. Возможна поставка моделей с усиленной мембраной, с параметрами входного давления 2 бар и для других видов газа (по запросу).
