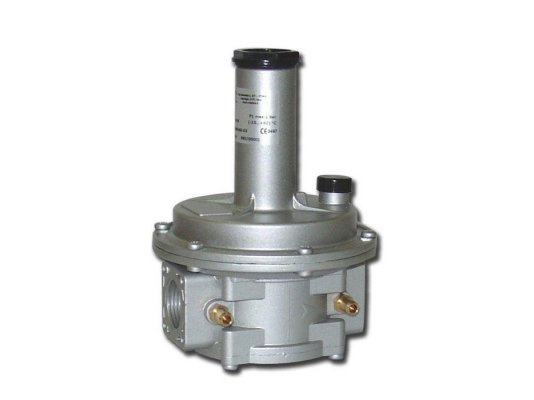

Регулятор давления газа Madas RC03 050

Регулятор давления газа Madas RC03 050 поддерживает давление газа перед поступлением на горелку, предварительно понижая до необходимого уровня. Используется в промышленном оборудовании для автоматизации подачи газа, эффективной и стабильной работы теплогенератора. Подходит для систем с давлением в газораспределительной сети до 1 бар.

Рабочая среда: метан, сжиженный нефтяной газ, воздух, азот, нейтральный газ (только сухой газ).

Основные характеристики:

• регулировка рабочей пружины в диапазоне 150-200 мбар;
• входное давление: не более 1000 мбар;
• резьбовой способ соединения, отверстия Rp 3/4";
• минимальный расход газа: 0,1 м3/час;
• класс А герметичности;
• монтаж на трубопровод непосредственно перед горелкой;
• вертикальное/ горизонтальное положение;
• применение в зонах 2 взрывоопасности по ГОСТ Р 51330.9-99;
• эксплуатация при температурах окружающего воздуха: -40...+60 °C;
• температура на поверхности корпуса: до +60 °C;
• 40-летняя служба при соблюдении требований по техобслуживанию.

Конструкция и особенности

Регулятор давления Madas собран в корпусе с резьбовыми соединительными отверстиями для интеграции в систему. Корпус и конструктивные элементы произведены из алюминия, латуни, нержавеющей стали марки 430, нержавеющей оцинкованной стали, стекловолокна с 30% нейлона. Конструкция произведена с учетом интенсивной промышленной эксплуатации, входного давления газа до 1 бар, устойчива к низкотемпературному воздействию, износу, коррозии.

Уплотнения из NBR-каучука отличаются стойкостью к износу и газонепроницаемостью, что обеспечивает защиту от утечек. Давление регулируется в пределах рабочего диапазона под контролем манометра. Стабилизация давления, защита от утечек и поддержание давления на заявленном уровне обеспечивается за счет предохранительной, компенсационной и рабочей мембран.

Место установки

Регулятор давления газа может эксплуатироваться не только в помещениях, но и на открытом воздухе, при установке под навесом, козырьком или в шкафу во избежание попадания атмосферных осадков.

Важно!

Регулятор не рассчитан на размещение в местах с агрессивной внешней средой, вызывающей коррозию и разрушение материалов корпуса, конструктивных элементов и уплотнений.

Техобслуживание

Для продолжительной службы регулятора необходимо регулярно выполнять сервисное обслуживание, которое заключается в ежегодном контроле давления после регулятора, замене рабочей мембраны и пружины (один раз в 5 и 20 лет соответственно). После разборки конструкции требуется заново выполнить настройки.

Достоинства:

• поддержание стабильного выходного давления;
• размещение внутри и вне помещений;
• возможность выбора ориентации при монтаже;
• стабильная работа в широком диапазоне температур;
• ресурс службы 40 лет.

На нашем сайте можно купить регуляторы давления газа с разными диапазонами рабочих пружин и параметрами соединений. По запросу предоставляются модификации для биогаза и попутного нефтяного газа.
