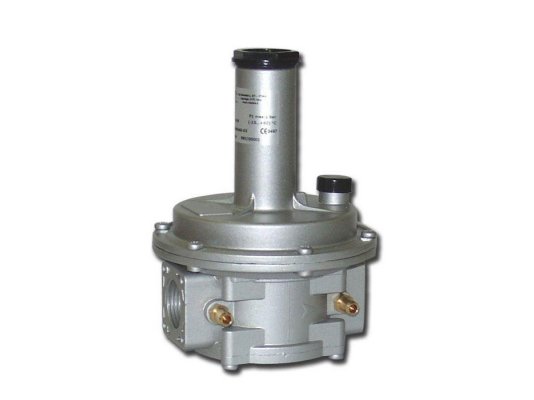

Регулятор давления газа Madas RC04 020

Регулятор давления газа Madas RC04 020 – промышленное устройство регулирования давления для подачи оптимального объема газа на горелку. Выполняет функции стабилизации (понижения) и поддержания давления на заявленном уровне. Подходит для систем с давлением в газовой магистрали до 1 бар.

Виды газа: природный газ по ГОСТ 5542-87, сжиженный газ, воздух, азот, другие нейтральные газы (только сухие газы).

Основные параметры и особенности:

• диапазон регулировки пружины: 18-40 мбар;
• давление газа в магистрали подачи: не более 1000 мбар;
• отверстия с резьбой Rp 1" для интеграции в систему;
• класс герметичности: А;
• расход газа для нормального функционирования: от 0,1 м3/час;
• вертикальный/ горизонтальный монтаж;
• работа при температурах -40...+60 °C;
• поверхностная температура: не более +60 °C;
• размещение в зонах 2 взрывоопасности по ГОСТ Р 51330.9-99;
• эксплуатационный ресурс: 40 лет при выполнении рекомендаций по ТО.

Конструкция

Регулятор давления Madas собран в корпусе с резьбовыми соединительными отверстиями и штуцерами для подключения манометра. Корпус и детали произведены из латуни, нержавеющей стали марки 430, нержавеющей оцинкованной стали, стекловолокна с 30% нейлона, алюминия.

Конструкция рассчитана на промышленную эксплуатацию, интенсивные нагрузки, давление рабочей среды, устойчива к низкотемпературному воздействию, коррозии, износу. Уплотнения из NBR-каучука отличаются газонепроницаемостью, стойкостью к истиранию, что способствует долговечной службе, исключает утечки.

Давление регулируется в пределах диапазона рабочей пружины под контролем манометра. Стабилизация и точные выходные параметры давления обеспечены за счет износостойких мембран (предохранительной, компенсационной и рабочей).

Монтаж

Регулятор размещается в помещениях и на улице. При установке на открытом воздухе следует исключить попадание атмосферных осадков (использовать навес, козырек, шкаф). Стрелка на корпусе должна быть направлена в сторону горелки.

Обратите внимание! Регулятор давления газа не рассчитан на эксплуатацию в условиях агрессивного воздействия окружающей среды, способной вызвать разрушение металлических частей и уплотнений.

Обслуживание

Регулярные сервисные операции:

• контроль давления на выходе из регулятора (периодичность – ежегодно);
• замена мембраны и пружины (один раз каждые 5 и 20 лет соответственно).

После разборки регулятора или замены деталей следует заново отрегулировать выходные параметры.

Достоинства:

• поддержание стабильного давления с учетом настройки;
• широкий диапазон эксплуатационных температур;
• возможность размещения в помещениях и на улице;
• долговечная служба (ресурс 40 лет).

В каталоге мы подобрали регуляторы давления газа с разными диапазонами выходного давления и размерами соединений. Обращайтесь, подберем оснащение для вашей установки.
