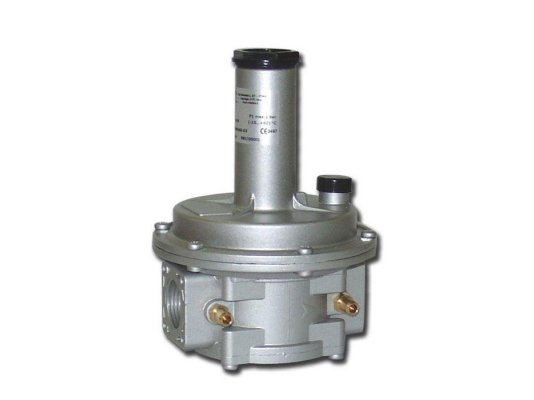

Регулятор давления газа Madas RC04 030

Регулятор давления газа Madas RC04 030 сертифицирован по европейским стандартам EN 88-2. Снижает и поддерживает давление в соответствии с настройкой пружины для подачи оптимального объема газа на горелку. Конструкция рассчитана на промышленную интенсивную эксплуатацию, давление в распределительной сети до 1 бар.

Рабочая среда

Регулятор давления Madas предназначен для комплектации установок, работающих на природном газе (ГОСТ 5542-87), сжиженном газе, азоте, воздухе и других неагрессивных сухих газах.

Основные параметры и особенности:

• диапазон давления на выходе: 40-110 мбар;
• максимальное входное давление: 1000 мбар;
• отверстия с резьбой Rp 1" для интеграции в систему;
• класс герметичности: А;
• расход газа: минимальное значение 0,1 м3/час;
• вертикальный/ горизонтальный монтаж;
• размещение в зонах 2 взрывоопасности по ГОСТ Р 51330.9-99;
• диапазон рабочих температур -40...+60 °C;
• максимальная поверхностная температура: +60 °C;
• продолжительность службы: 40 лет при соблюдении рекомендаций производителя.

Конструкция

Алюминиевый корпус состоит из двух частей. Для установки в систему предусмотрены резьбовые отверстия. Для настройки выходного давления регулятор оснащен пружиной, регулировочным винтом и штуцерами для подключения манометра. Понижение давления и точные выходные параметры обеспечивают предохранительная, компенсационная и рабочая мембраны.

Корпус и элементы конструкции произведены из алюминия, латуни, нержавеющей стали марки 430, нержавеющей оцинкованной стали, стекловолокна с 30% нейлона. Уплотнения из газонепроницаемого NBR-каучука устойчивы к составу газов, истиранию, что исключает вероятность утечек.

Условия эксплуатации

Регулятор рассчитан на эксплуатацию внутри помещений и на открытых площадках. При размещении на улице недопустимо попадание атмосферных осадков на корпус. Монтаж осуществляется перед горелкой, таким образом, чтобы стрелка на корпусе совпадала с направлением движения потока.

Не допускается использование регулятора давления в условиях агрессивного воздействия окружающей среды, способной вызвать коррозию металлических частей и разрушение уплотнений.

Обслуживание

Периодические сервисные операции:

• ежегодный контроль выходного давления;
• замена мембраны и пружины (каждые 5 и 20 лет соответственно).

После частичной или полной разборки регулятора или замены деталей необходимо повторно отрегулировать выходные параметры давления.

Достоинства:

• точное, стабильное давление с учетом настройки;
• широкий диапазон рабочих температур;
• размещение в помещениях и на открытом воздухе;
• 40-летний ресурс.

В нашем каталоге представлены регуляторы давления газа с разными диапазонами давления и вариантами соединений. Обращайтесь, подберем оптимальное оснащение для вашей установки.
