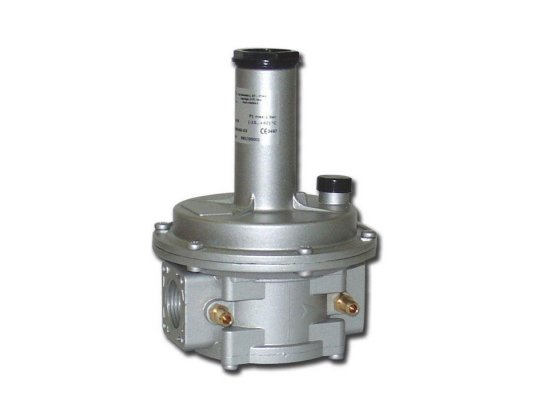

Регулятор давления газа Madas RC04 040

Регулятор давления газа Madas RC04 040 используется в промышленных системах для стабилизации и поддержания давления на необходимом уровне независимо от давления в газовой магистрали. Соответствует европейским стандартам безопасности EN 88-2. Рассчитан на давление 1 бар.

Основные характеристики:

• диапазон регулировки пружины: 110-150 мбар;
• отверстия с резьбой Rp 1" для подсоединения к элементам системы;
• класс герметичности: А;
• давление газа перед регулятором: максимум 1000 мбар;
• минимально допустимый расход газа: 0,1 м3/час;
• фиксация перед горелкой;
• положение в системе: вертикальное/ горизонтальное;
• диапазон температур эксплуатации: -40...+60 °C;
• температура на поверхности корпуса: максимум +60 °C;
• место установки: помещения зоны 2 взрывоопасности по ГОСТ Р 51330.9-99;
• ресурс: 40 лет при условии замены пружины и мембраны с рекомендуемой периодичностью.

Виды газа: природный, бытовой, сжиженный нефтяной газ, воздух, азот, другие нейтральные газы (сухие газы).

Конструкция и особенности

Регулятор давления Madas оснащен корпусом из алюминия с резьбовыми соединениями. Конструктивные элементы произведены из латуни, нержавеющей стали марки 430, нержавеющей оцинкованной стали, алюминия, стекловолокна с 30% нейлона. Уплотнения из NBR-каучука отличаются газонепроницаемостью, долговечной службой.

Конструкция рассчитана на интенсивное применение, давление газообразной среды, устойчива к износу, коррозии, низким температурам. Давление на выходе из регулятора задается путем настройки пружины с помощью регулировочного винта. Стабилизация давления и точные выходные параметры обеспечены за счет предохранительной, компенсационной и рабочей мембран.

Условия эксплуатации и монтаж

Регулятор давления может размещаться в помещениях и в условиях улицы. При размещении на открытом воздухе требуется защитить корпус от попадания осадков, установив регулятор под навесом, козырьком или внутри шкафа. Допускается монтаж на горизонтальный или вертикальный трубопровод. Место размещения – перед горелкой. Для правильной сборки на корпус регулятора нанесена стрелка, которая должна быть направлена в сторону горелки.

Важно! Регулятор давления газа не рассчитан на работу в условиях агрессивной среды, разрушающей металлические части конструкции и материал уплотнений.

Сервисное обслуживание

Необходимо ежегодно проверять давление после регулятора, каждые 5 и 20 лет (соответственно) заменять рабочую мембрану и пружину.

После замены деталей, частичной или полной разборки регулятора выполняется повторная настройка параметров давления.

Достоинства:

• стабильное выходное давление газа;
• стойкость к высокому давлению и износу;
• широкий диапазон эксплуатационных температур;
• возможность уличной эксплуатации;
• ресурс службы 40 лет.

У нас можно купить регуляторы давления газа с разными диаметрами соединений и диапазонами давления. Под заказ доступны модификации для биогаза, попутного нефтяного газа, с усиленной мембраной.
