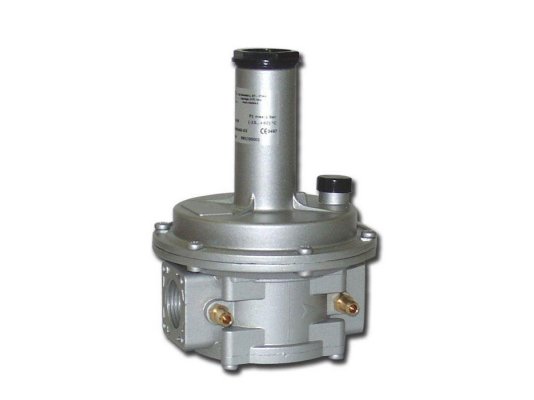

Регулятор давления газа Madas RC04 060

Регулятор давления газа Madas RC04 060 применяется для стабилизации входящего давления и поддержания на необходимом уровне независимо от скачков в газовой магистрали. Рассчитан на максимальное давление в газораспределительной сети 1 бар. Обязательный элемент системы автоматического управления подачей газа на промышленную горелку.

Основные характеристики:

• диапазон регулировки пружины: 200-600 мбар;
• отверстия с резьбой Rp 1" для быстрой и надежной интеграции в систему;
• давление газа перед регулятором: не более 1000 мбар;
• класс герметичности: А;
• минимальный расход газа: 0,1 м3/час;
• размещение в системе: перед горелкой, вертикальное/ горизонтальное положение;
• диапазон эксплуатационных температур (внешняя среда): -40...+60 °C;
• температура на поверхности корпуса: не более +60 °C;
• требование к рабочему помещению: зона 2 взрывоопасности по ГОСТ Р 51330.9-99;
• ресурс службы: 40 лет.

Применение

Регулятор давления используется в промышленном оборудовании, потребляющем природный, сжиженный нефтяной газ, воздух, азот, другие нейтральные газообразные среды (сухие газы).

Конструкция и особенности

Конструкция регулятора произведена с учетом интенсивных нагрузок, перепадов температур, давления рабочей среды. При изготовлении корпуса и деталей, контактирующих с газом, использованы коррозиестойкие материалы (алюминий, латунь, сталь марки 430 F, нержавеющая оцинкованная сталь, стекловолокно с 30% нейлона). Для уплотнений использован NBR-каучук, который характеризуется газонепроницаемостью, стойкостью к истиранию.

Регулятор монтируется в систему с помощью резьбовых соединений. Давление на выходе из регулятора задается путем настройки пружины в рамках доступного диапазона. Понижение входного давления и точные параметры на выходе обеспечиваются износостойкими предохранительной, компенсационной и рабочей мембранами.

В период эксплуатации необходимо заменять рабочую мембрану и пружину (каждые 5 и 20 лет соответственно), а также проводить замеры давления (ежегодно). После замены деталей требуется еще раз выполнить настройку регулятора.

Установка регулятора

Регулятор давления газа устанавливается внутри помещений и на открытом воздухе. При уличной эксплуатации необходимо оградить регулятор от попадания атмосферных осадков. Допускается монтаж на горизонтальный и вертикальный трубопровод. На корпус нанесена стрелка, которая должна указывать в сторону горелки.

Важно! Регулятор давления не подходит для работы в условиях агрессивной внешней среды, способной разрушить металлические части конструкции и материал уплотнений.

Достоинства:

• поддержание стабильного давления на выходе;
• вариативность монтажной ориентации;
• широкий диапазон настройки пружины;
• многолетняя служба (40 лет).

У нас можно купить регуляторы давления газа с различными рабочими и техническими характеристиками. Обращайтесь, подберем оснащение для ваших задач.
