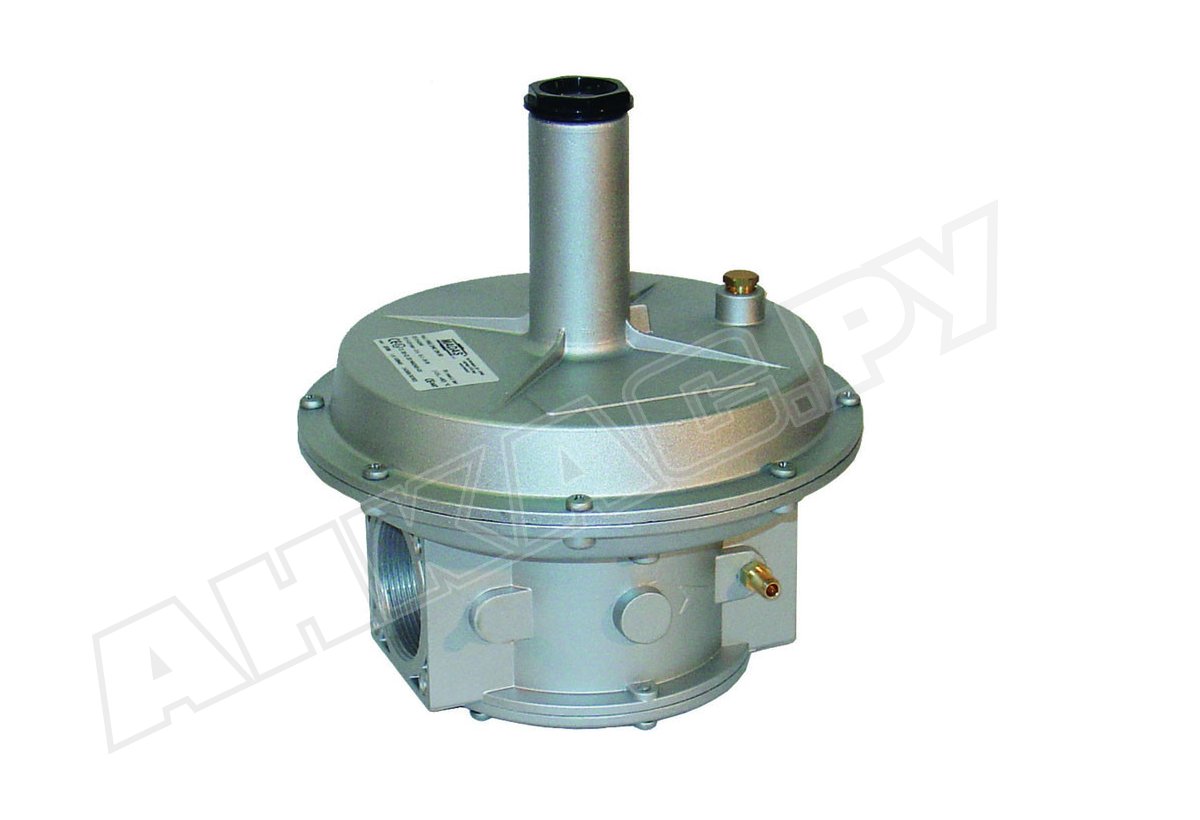

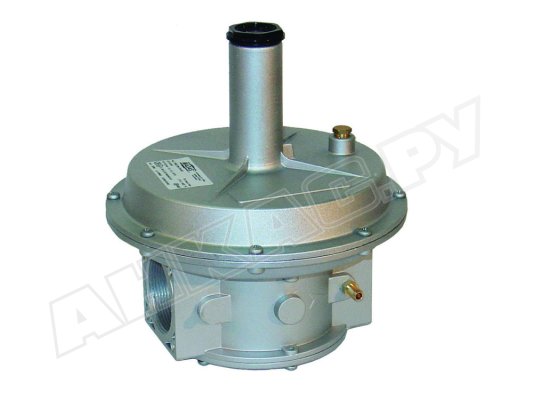

Регулятор давления газа Madas RC05 010

Регулятор давления газа Madas RC05 010 предназначен для сборки и стабильной работы промышленных установок с давлением газа до 1 бар. Встраивается в систему автоматического регулирования давления газа перед подачей на газовую горелку. Понижает входное давление и поддерживает на установленном уровне независимо от давления в газораспределительной сети.

Основные характеристики:

• настройка выходного давления в диапазоне: 8-13 мбар;
• отверстия с резьбой Rp 1 1/4" для соединения с системой;
• давление газа на входе в регулятор: не более 1000 мбар;
• класс герметичности: А;
• минимальный расход газа: 0,1 м3/час;
• вертикальное/ горизонтальное положение;
• рабочее помещение: зона 2 взрывоопасности по ГОСТ Р 51330.9-99;
• эксплуатационные температуры (окружающая среда): -40...+60 °C;
• температура на поверхности корпуса: не более +60 °C;
• продолжительность службы: 40 лет.

Применение

Регулятор давления используется в промышленных установках, использующих природный, сжиженный нефтяной газ, воздух, азот, другие нейтральные сухие газы.

Конструкция и особенности

Регулятор произведен по европейским стандартам безопасности и качества, сертифицирован (ТР № С-IT.МГ0З.В.00093). Изготовлен из материалов, стойких к составу газов, температурным воздействиям, интенсивной эксплуатации, давлению рабочей среды. Корпус и конструктивные элементы выполнены из алюминия, латуни, нержавеющей стали марки 430, нержавеющей оцинкованной стали, стекловолокна с 30% нейлона. Уплотнения изготовлены из NBR-каучука, который отличается газонепроницаемостью и износостойкостью.

Регулятор фиксируется с помощью резьбовых соединений. Выходное давление устанавливается с помощью регулировочного винта в рамках доступного диапазона пружины. Точные выходные параметры давления и защита от утечек обеспечиваются износостойкими предохранительной, компенсационной и рабочей мембранами.

Техобслуживание

В период эксплуатации необходимо контролировать выходное давление (ежегодно), заменять рабочую мембрану и пружину (каждые 5 и 20 лет соответственно). После замены деталей и разборки регулятора требуется повторно установить параметры давления.

Место размещения регулятора

Регулятор может размещаться в помещениях и на открытых площадках. При уличной эксплуатации следует защитить регулятор от попадания атмосферных осадков, установив в шкаф, под навес или козырек. Допускается монтаж на горизонтальный и вертикальный трубопровод. Для корректной сборки на корпус нанесена стрелка, указывающая на горелку.

Важно! Регулятор давления нельзя использовать в местах, где окружающая среда агрессивно воздействует на материал корпуса и рабочих частей конструкции.

Достоинства:

• поддержание стабильного выходного давления;
• износостойкая конструкция для промышленных нагрузок;
• широкий диапазон температур эксплуатации;
• вариативность монтажа;
• многолетняя служба (40 лет).

На сайте можно купить регуляторы давления газа с различными диапазонами давления и диаметрами соединений. Обращайтесь, подберем оснащение для вашей установки.
