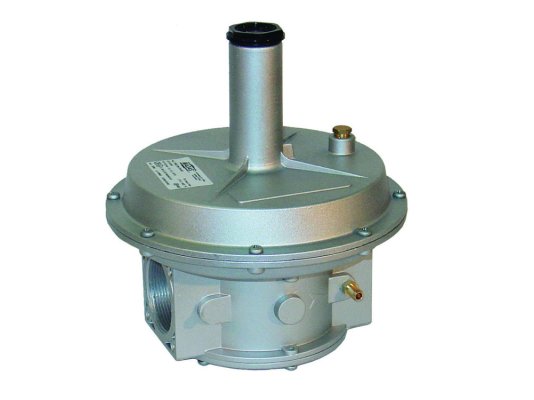

Регулятор давления газа Madas RC05 030

Регулятор давления газа Madas RC05 030 разработан для безопасного понижения давления газа, точного поддержания в установленных пределах при эксплуатации топочного промышленного оборудования. Является частью системы автоматического управления подачей газа. Стабильные характеристики давления обеспечивают необходимый расход газа для эффективного горения. Выходные параметры настраиваются в пределах рабочего диапазона пружины.

Применение

Регулятор рассчитан на эксплуатацию в установках с давлением до 1 бар. Предназначен для работы с газами: природным, бытовым, сжиженным, азотом, воздухом и нейтральными газообразными средами (сухие газы).

Основные параметры:

• регулировка давления на выходе в диапазоне 20-36 мбар;
• давление газа на входе: не более 1000 мбар;
• высокий уровень безопасности, предохранительная мембрана для защиты от утечек;
• отверстия с резьбой Rp 1 1/4" для герметичного монтажа;
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: А;
• диапазон эксплуатационных температур: -40...+60 °C;
• максимальная температура на поверхности корпуса: +60 °C;
• 40-летняя служба.

Конструкция

Корпус из алюминия состоит из двух частей, присоединяется с помощью резьбы. Внутри размещены предохранительная, компенсационная и рабочая мембраны, пружина, внутренний импульс, уплотнения. На корпусе предусмотрен штуцер для измерения давления. Манометр подключается при настройке давления пружины и регулярном техобслуживании. Предохранительная мембрана обеспечивает высокую степень герметичности газовой установки, предотвращает утечки газа.

Конструкция изготовлена из алюминия, латуни, нержавеющей стали марки 430, нержавеющей оцинкованной стали, стекловолокна с 30% нейлона. При изготовлении уплотнений использован газонепроницаемый NBR-каучук устойчивый к составу газов, износу.

Размещение

Регулятор давления устойчив к перепадам температур, поэтому может устанавливаться в помещениях и на улице. При размещении на открытом воздухе следует защитить устройство от попадания дождя, снега, установив под навесом, козырьком или внутри шкафа. Монтаж осуществляется на горизонтальном или вертикальном трубопроводе непосредственно перед горелкой. Для правильной установки регулятора на корпус нанесена стрелка, которую следует направить по ходу потока.

Важно! Регулятор давления нельзя использовать для размещения в местах с агрессивной средой, способной разрушить материал конструкции и уплотнений.

Достоинства:

• стабильное давление газа после регулятора;
• высокий уровень герметичности;
• резьбовое присоединение;
• конструкция для установки в помещениях и на улице;
• выбор положения при монтаже;
• существенный ресурс службы.

На нашем сайте можно купить регуляторы давления газа с различными диапазонами пружин и вариантами соединений. В каталоге представлены регуляторы Madas с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100, давлением от 8 до 600 мбар.
