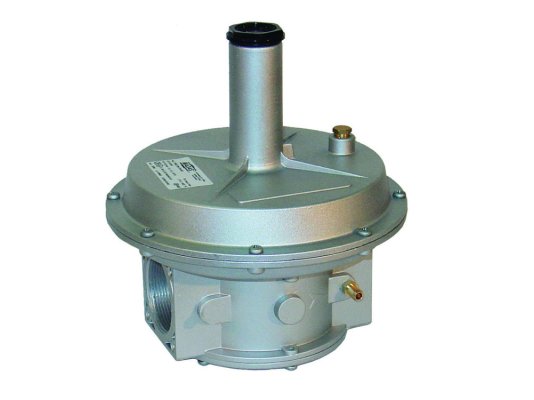

Регулятор давления газа Madas RC06 020

Регулятор давления газа Madas RC06 020 соответствует европейским стандартам безопасности EN 88-2. Понижает давление газа и поддерживает на необходимом уровне в условиях изменений давления в газовой магистрали. Используется в промышленных топочных установках с давлением в распределительной сети до 1 бар. Подходит для низкотемпературной уличной эксплуатации.

Виды газа

Регулятор давления рассчитан на работу с природным газом по ГОСТ 5542-87, сжиженным газом, воздухом, азотом и другими нейтральными газами (сухие газы). По запросу доступны модификации для биогаза и попутного нефтяного газа.

Особенности и основные параметры:

• задание параметров давления в диапазоне 13-23 мбар;
• входящее давление газа: максимум 1000 мбар;
• резьбовые соединительные отверстия Rp 1 1/2";
• класс герметичности: А;
• минимальный расход газа: 0,1 м3/час;
• предохранительная мембрана для повышения герметичности системы;
• монтаж в вертикальный/ горизонтальный трубопровод;
• требования к рабочему помещению: зона 2 взрывоопасности по ГОСТ Р 51330.9-99;
• встроенный импульсный выход;
• температурные условия: -40...+60 °C;
• поверхностная температура корпуса: +60 °C;
• срок эксплуатации: 40 лет.

Конструкция

Регулятор давления состоит из корпуса, пружины регулирования давления, предохранительной, компенсационной, рабочей мембраны, регулировочного винта, внутреннего импульса, уплотнений. Монтаж в систему осуществляется с помощью резьбовых соединений. На корпус нанесена стрелка, указывающая направление потока к горелке.

Корпус и детали произведены из алюминия, латуни, нержавеющей стали марки 430, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона, уплотнения – из газонепроницаемого NBR-каучука.

Давление на выходе из регулятора устанавливается в пределах диапазона пружины под контролем манометра.

Место размещения

Конструкция регулятора рассчитана на размещение как внутри помещений, так и на улице. При установке на открытом воздухе требуется защитить регулятор от попадания осадков с помощью навеса, козырька, шкафа.

Важно! Регулятор не допускается использовать в местах, где окружающая среда агрессивно воздействует на конструктивные материалы и способна вызвать их разрушение.

Сервисное обслуживание регулятора

Для долговечной службы регулятора, стабильной работы требуется ежегодно контролировать выходное давление, раз в 5 и 20 лет заменять рабочую мембрану и пружину, соответственно.

После замены запчастей, разборки-сборки конструкции необходимо повторно настроить регулятор.

Достоинства:

• стабильное давление газа на горелку;
• высокий уровень герметичности;
• коррозиестойкое исполнение, газонепроницаемые уплотнения;
• конструкция для низкотемпературной эксплуатации;
• размещение внутри помещений и на улице;
• 40-летний ресурс.

Со склада и под заказ доступны регуляторы давления газа Madas с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100, давлением на выходе от 8 до 600 мбар.
