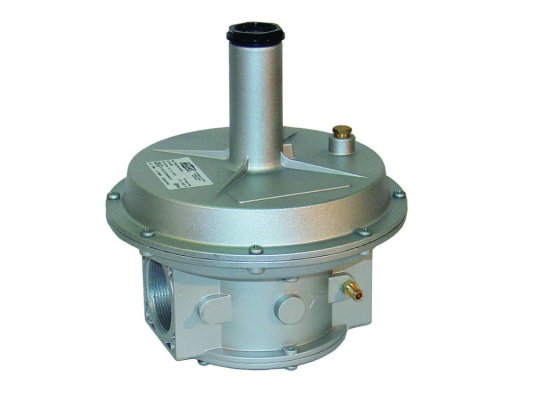

Регулятор давления газа Madas RC06 050

Регулятор давления газа Madas RC06 050 предназначен для стабильной работы промышленных газовых установок с давлением на входе до 1 бар. Выполняет функцию понижения и поддержания давления газа в пределах заданного уровня для достижения оптимального расхода. Преимуществом является возможность низкотемпературной эксплуатации.

Основные параметры:

• диапазон настройки пружины: 55-100 мбар;
• использование для систем с давлением в магистрали до 1000 мбар;
• крепление на резьбу Rp 1 ½";
• минимальный расход газа: 0,1 м3/час;
• герметичность класса А;
• встроенный импульсный выход;
• предохранительная мембрана для защиты от утечек;
• допустимые температурные условия: -40...+60 °C;
• температура на поверхности корпуса: не выше +60 °C;
• монтаж в систему в вертикальном или горизонтальном положении;
• соответствие европейским нормам безопасности, сертификат ТР№С-IT.МГ0З.В.00093;
• допустимое место монтажа: зона 2 взрывоопасности по ГОСТ Р 51330.9-99;
• продолжительность службы: 40 лет.

Назначение

Регулятор снижает давление газа и поддерживает на установленном уровне для подачи на горелку или другое устройство. Подходит для метана, бытового, сжиженного нефтяного газа, воздуха, азота, нейтральных газов (только для сухих газов).

Конструктивные особенности регулятора

Корпус регулятора давления состоит из двух частей, отлитых из алюминия. Другие детали и уплотнители произведены из алюминия, латуни, нержавеющей стали марки 430 F, нержавеющей оцинкованной стали, стекловолокна с 30% нейлона, NBR-каучука. Все материалы устойчивы к составу газов, износу, коррозии, температурным перепадам.

Задание рабочих параметров давления осуществляется путем регулировки пружины, в рамках доступного диапазона. Для контроля давления используется манометр.

Для правильного позиционирования регулятора на корпус нанесена стрелка, указывающая направление потока к горелке.

Важно!

Регулятор давления газа Madas не рассчитан на размещение и эксплуатацию в условиях агрессивной среды, способной разрушить материал корпуса, деталей и уплотнений.

Замена деталей и обслуживание регулятора

Для надежной и безопасной работы регулятора требуется ежегодно проверять давление на выходе, один раз в 5 лет заменять рабочую мембрану и через 20 лет установить новую пружину. После разборки-сборки регулятора, замены запчастей требуется повторная настройка выходных параметров.

Достоинства:

• стабильное выходное давление газа;
• высокий уровень герметичности;
• газонепроницаемый материал уплотнений;
• износостойкие мембраны;
• конструкция для низкотемпературной эксплуатации;
• возможность выбора ориентации при монтаже;
• широкий диапазон эксплуатационных температур;
• продолжительная (40 лет) служба.

Купить регуляторы давления газа можно со склада и под заказ. В каталоге представлены регуляторы с различными диапазонами выходного давления (8...600 мбар) и размерами соединений (с резьбой DN15-DN50 и фланцами DN25-DN100). По запросу возможна поставка модификаций для биогаза и попутного нефтяного газа.
