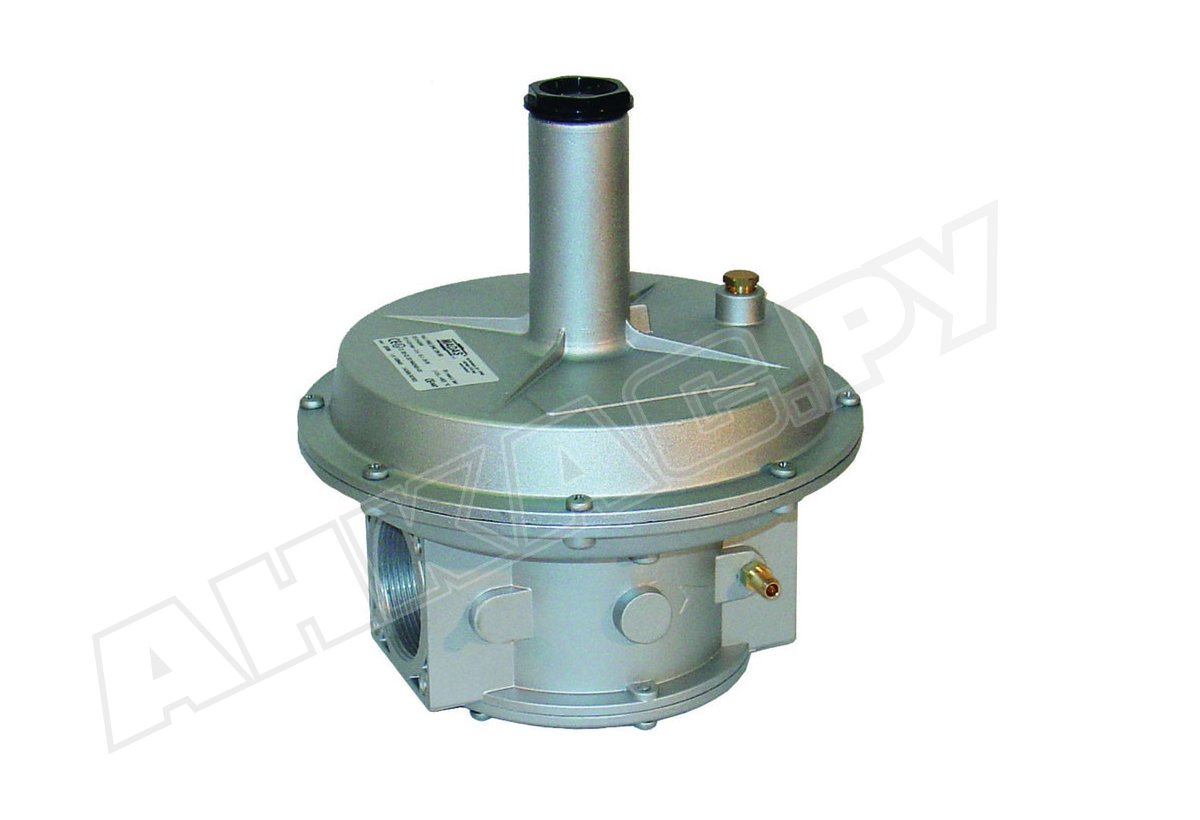

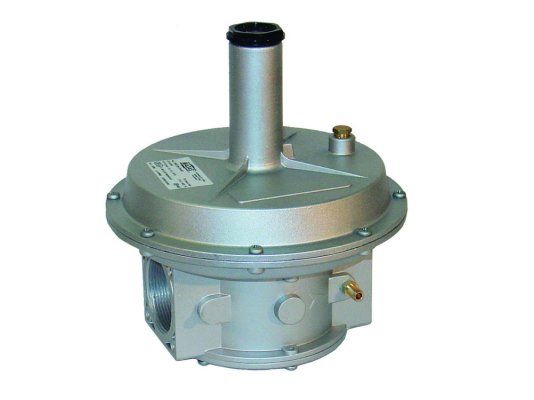

Регулятор давления газа Madas RC07 010

Регулятор давления газа Madas RC07 010 рассчитан на максимальное давление в распределительной сети 1 бар. Используется в промышленных системах сжигания газа для понижения, стабилизации давления перед подачей на горение. Входит в состав системы автоматического управления работой горелки. Сертифицирован по европейским стандартам EN 88-2.

Применение

Регулятор давления может использоваться для оснащения систем, использующих природный газ по ГОСТ 5542-87, сжиженный нефтяной, воздух, азот, другие нейтральные газы (сухие среды).

Основные характеристики:

• настройка давления в диапазоне 8-13 мбар;
• отверстия с резьбой Rp 2" для герметичной сборки системы;
• давление газа перед регулятором: не более 1000 мбар;
• назначение – стабилизация и поддержание давления перед горелкой;
• минимальный расход газа для нормальной работы: 0,1 м3/час;
• класс герметичности: А;
• встроенный импульсный выход;
• предохранительная мембрана для защиты от утечек;
• допустимые температуры окружающей среды: -40...+60 °C;
• поверхностная температура: до +60 °C;
• установка непосредственно перед горелкой;
• варианты размещения: вертикальное/ горизонтальное;
• место монтаже: помещения 2 зоны взрывоопасности по ГОСТ Р 51330.9-99;
• сертификат безопасности ТР № С-IT.МГ0З.В.00093;
• продолжительность эксплуатации: 40 лет.

Устройство и особенности

Регулятор давления Madas собран в корпусе с резьбовыми выходами. Материалы конструкции: алюминий, латунь, сталь марки 430 F, нержавеющая оцинкованная сталь, NBR-каучук, стекловолокно с 30% нейлона. Уплотнения из бутадиен-нитрильного каучука отличаются газонепроницаемостью, устойчивы к истиранию.

Конструкция рассчитана на интенсивные промышленные нагрузки, низкотемпературную эксплуатацию, давление газа, устойчива к износу, коррозии. Давление задается в пределах возможностей пружины с помощью регулировочного винта. Для компенсации, защиты от утечек и поддержания давления на установленном уровне предусмотрены предохранительная, компенсационная и рабочая мембраны.

Место и условия установки регулятора

Регулятор давления может размещаться в помещениях и на улице. При использовании на открытом воздухе следует защитить корпус от попадания атмосферных осадков с помощью навеса, козырька или шкафа. Регулятор встраивается в газопотребляющую систему перед горелкой, таким образом, чтобы стрелка на корпусе была направлена по ходу потока.

Важно учесть! Регулятор давления газа не рассчитан на размещение в условиях агрессивного воздействия внешней среды, разрушающей металлические части и материал уплотнений.

Сервисное обслуживание

Проверка давления на выходе из регулятора проводится ежегодно. Каждые 5 лет следует заменять рабочую мембрану, каждые 20 лет – пружину. После обслуживания с заменой запчастей, разборкой-сборкой конструкции проводится повторная настройка выходных параметров.

Достоинства:

• поддержание стабильных параметров давления на горелку;
• высокий уровень герметичности, газонепроницаемые уплотнения;
• конструкция для низкотемпературной эксплуатации;
• размещение внутри помещений и на улице;
• эксплуатационный ресурс 40 лет.

У нас можно купить регуляторы давления газа с разными диаметрами соединений (DN15-DN100), диапазонами давления (в пределах 8...600 мбар) и комплектацией (модели со встроенным фильтром/ без, с усиленной мембраной). По запросу возможно исполнение для биогаза, попутного нефтяного газа.
