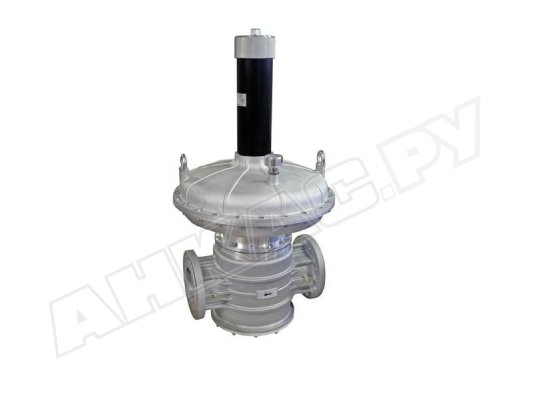

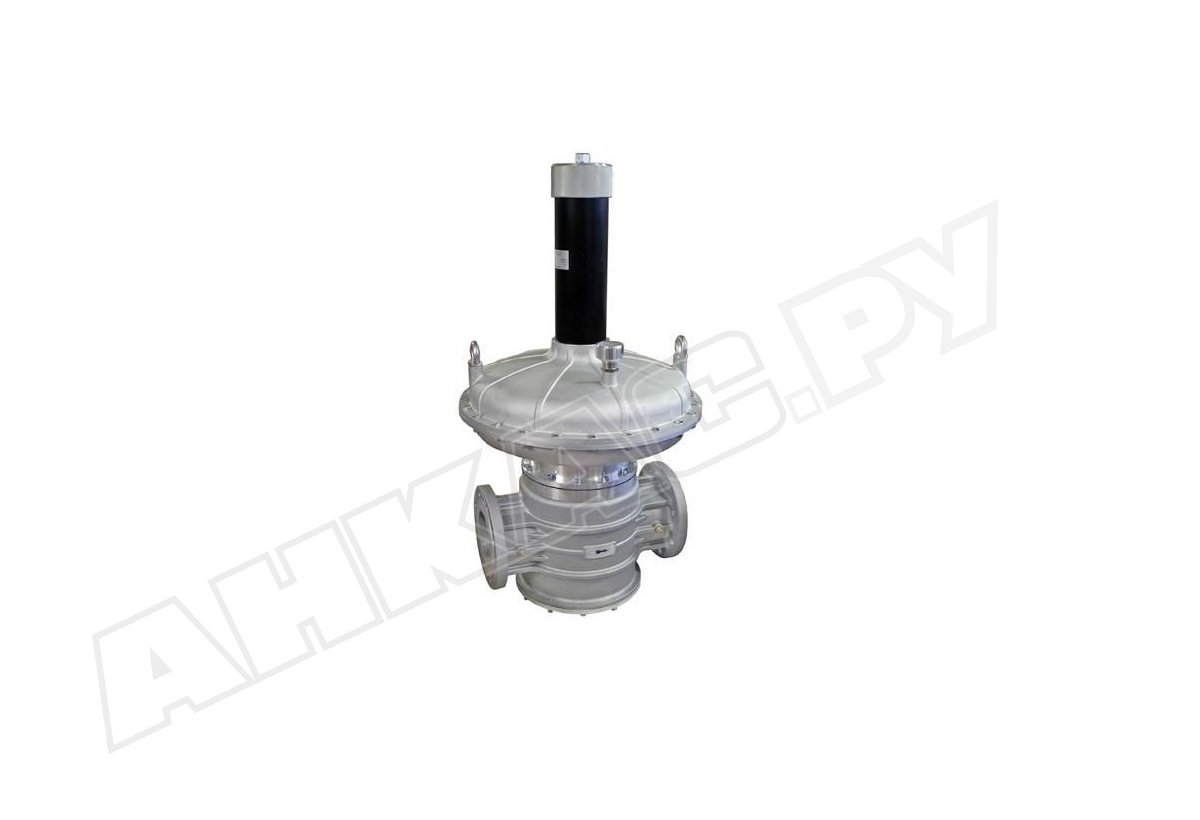

Регулятор давления газа Madas RC12 020

Регулятор давления газа Madas RC12 020 обеспечивает стабильное давление газа в широком диапазоне настройки пружины, что позволяет использовать его для различных задач в системах теплоснабжения. Регулятор характеризуется надежным исполнением, высоким уровнем герметичности, стабильными параметрами выходного давления независимо от давления в газораспределительной сети. Устанавливается только в горизонтальном положении.

Применение

Регулятор давления служит для понижения и автоматического поддержания давления после себя на заданном уровне. Подходит для промышленных установок, потребляющих природный, сжиженный газ, воздух, азот, другие инертные сухие газы. Рассчитан на максимальное давление в магистрали 1 бар.

Основные параметры и особенности:

• диапазон настройки выходного давления: 20-150 мбар;
• допустимое давление на входе: до 1000 мбар;
• установка в систему на фланцы DN 150;
• конструкция с уровнем герметичности класса «А» по стандартам EN 88-2;
• минимальный расход газа: 50 нмЗ/ч;
• надежная конструкция для эксплуатации при температурах -40...+60 °C;
• монтаж только на горизонтальной трубе пружиной вверх;
• максимальная температура на поверхности корпуса: +60 °C;
• полная замена в сборе через 40 лет эксплуатации.

Конструкция и материалы

Регулятор произведен из материалов, стойких к составу газов, износу, коррозии. Материалы конструкции: алюминий 11S, нержавеющая сталь, штампованный алюминий, латунь, стекловолокно с 30% нейлона. Для уплотнений выбран NBR-каучук, отличающийся своими газонепроницаемыми свойствами.

Устройство регулирования давления состоит из корпуса, винта настройки, заглушки, рабочей мембраны, пружины, трубы, диска пружины, уплотнителя, центрального штока, штуцера для внешнего импульса, защитного колпака.

Место размещения

Регулятор давления газа Madas RC12 может размещаться в помещениях, соответствующих нормам взрыво-, пожаробезопасности (зона 2 по ГОСТу Р 51330.9-99). Не приспособлен для установки в местах с окружающей средой, агрессивно воздействующей на металлические части конструкции и уплотнения, способной вызвать их разрушение.

Срок замены основных деталей

Замена рабочей мембраны и пружины проводится через 5 и 20 лет эксплуатации (соответственно). После этого требуется повторно настроить параметры выходного давления.

Достоинства:

• стабильные характеристики давления «после себя»;
• класс «А» герметичности, отсутствие видимых утечек;
• исполнение для суровых условий эксплуатации, до - 40°C;
• широкий диапазон регулирования давления;
• 40-летняя служба.

Компания Madas выпускает также регуляторы давления газа с пилотом. По запросу доступны версии для биогаза и попутного нефтяного газа.
