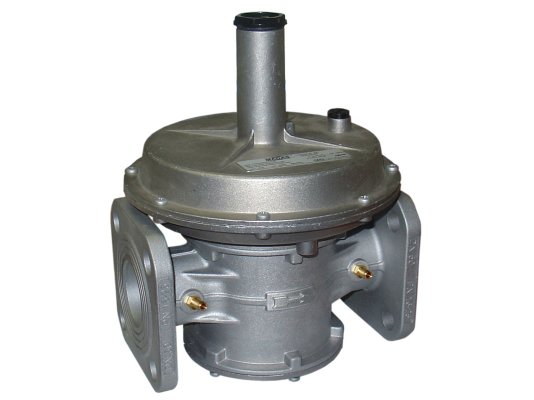

Регулятор давления газа Madas RC25 030

Регулятор давления газа Madas RC25 030 сертифицирован по европейским стандартам безопасности EN 88-2. Выполняет функцию стабилизации входного давления и поддержания на установленном уровне в соответствии с текущей настройкой пружины. Применяется для управления расходом газа на промышленную горелку. Конструкция рассчитана на промышленные нагрузки, низкотемпературную эксплуатацию, входное давление 1 бар.

Место применения

Регулятор давления Madas используется для сборки систем, функционирующих на природном газе (ГОСТ 5542-87), сжиженном газе, воздухе, азоте и других неагрессивных сухих газах.

Основные характеристики и особенности:

• пружина с рабочим диапазоном 40-110 мбар;
• давление на входе в регулятор: не выше 1000 мбар;
• герметичность класса А по EN 88-2;
• фланцевый способ соединения, размер фланцев DN 25;
• расход газа: не менее 0,1 м3/час;
• монтаж в систему вертикально/ горизонтально;
• внутренний импульс для выравнивания давления;
• установка в зонах 2 взрывоопасности по ГОСТ Р 51330.9-99;
• соответствие европейским нормативам, сертификат ТР № С-IT.МГ0З.В.00093;
• возможность низкотемпературной эксплуатации, до -40 °C;
• температура на поверхности корпуса: +60 °C;
• продолжительность службы: 40 лет.

Конструкция

Алюминиевый корпус регулятора состоит из двух частей. На корпусе смонтированы штуцеры для контроля давления. Манометр подключается при настройке пружины и периодическом обслуживании.

В корпусе размещены пружина регулирования выходного давления, предохранительная, компенсационная и рабочая мембраны, внутренняя импульсная трубка, уплотнения. Для монтажа в систему предусмотрены фланцевые выходы. Предохранительная мембрана способствует повышению герметичности системы, предотвращает утечки газа.

Конструкция произведена из алюминия, латуни, нержавеющей стали марки 430, нержавеющей оцинкованной стали, стекловолокна с 30% нейлона. Материалом уплотнений выбран газонепроницаемый NBR-каучук, что способствует сохранению герметичности системы.

Место установки

Регулятор разработан для установки внутри помещений и на улице. При монтаже на открытом воздухе необходимо оградить корпус от попадания атмосферных осадков, используя навес, козырек, шкаф. Место размещения – перед горелкой. Стрелка на корпусе должна направляться по ходу потока.

Запрещена эксплуатация регулятора давления в местах с агрессивным воздействием окружающей среды, способной вызвать коррозию и разрушение материалов корпуса, деталей и уплотнений.

Обслуживание регулятора

При эксплуатации регулятора необходимо ежегодно выполнять замеры выходного давления, каждые 5 лет заменять рабочую мембрану и через 20 лет установить новую пружину. После замены деталей проводится проверка герметичности и настройка выходных параметров давления.

Достоинства:

• точное, стабильное давление в соответствии с настройкой пружины;
• высокий уровень герметичности;
• предохранительная мембрана, защита от утечек;
• конструкция для интенсивной и низкотемпературной эксплуатации;
• размещение в помещениях и на улице;
• 40-летняя служба.

У нас можно купить регуляторы давления газа с различными диапазонами настройки давления (от 8 до 600 мбар) и вариантами соединений (резьбовые, фланцевые, размеры DN15-DN100), с усиленной мембраной, входным фильтром/ без фильтра.
