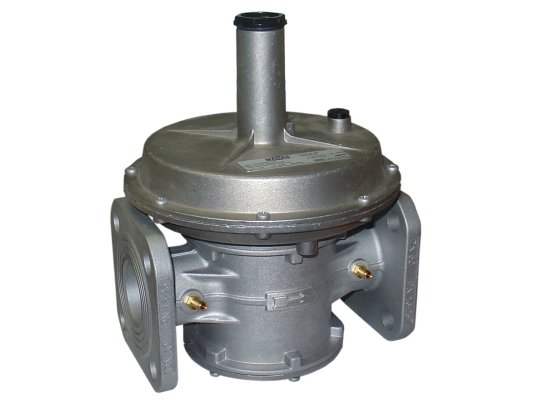

Регулятор давления газа Madas RC25 040

Регулятор давления газа Madas RC25 040 соответствует европейским стандартам безопасности и качества, испытан, сертифицирован. Снижает давление газа и поддерживает на необходимом уровне для управления расходом. Конструкция создана с учетом промышленных интенсивных нагрузок, размещения в помещении и на улице, рассчитана на давление в распределительной сети до 1 бар.

Область применения

Регулятор давления Madas может работать на природном газе (ГОСТ 5542-87), сжиженном газе, азоте, воздухе и других неагрессивных сухих газах. Модификации для других типов газа (биогаза, попутного нефтяного газа) предоставляются по запросу.

Основные характеристики и особенности:

• диапазон давления на выходе: 110-150 мбар;
• максимальное давление в газовой магистрали: 1000 мбар;
• фланцевое соединение DN 25;
• расход газа: не менее 0,1 м3/час;
• герметичность класса А по EN 88-2;
• встроенный импульс;
• установка в вертикальном/ горизонтальном положении;
• конструкция для низкотемпературной эксплуатации;
• предохранительная мембрана для защиты от утечек газа;
• размещение в зоне 2 взрывоопасности по ГОСТ Р 51330.9-99;
• рабочие температуры (окружающий воздух): -40...+60 °C;
• температура на поверхности корпуса: +60 °C;
• эксплуатационный ресурс: 40 лет.

Конструкция

Корпус состоит из двух частей, отлитых из сплава алюминия. Снабжен штуцерами для снятия показаний давления. Для интеграции в систему предусмотрены фланцевые соединения. Внутри размещены пружина, предохранительная, компенсационная и рабочая мембраны, внутренний импульс, уплотнители.

Конструкция произведена из коррозиестойких материалов: алюминия, латуни, нержавеющей стали, стекловолокна с 30% нейлона. Уплотнения из газонепроницаемого бутадиен-нитрильного каучука устойчивы к составу газов, что исключает риск утечек.

Условия эксплуатации

Регулятор давления газа подходит для размещения внутри помещений и на улице. При размещении на открытом воздухе недопустимо попадание осадков на корпус регулятора. Монтаж в систему выполняется перед горелкой, таким образом, чтобы стрелка на корпусе была направлена по ходу потока.

Не допускается использование регулятора в местах с агрессивной внешней средой, разрушающей металл и материал уплотнений.

Сервисные операции

Для стабильной работы регулятора в течение заявленного срока службы требуется ежегодно контролировать исходящее давление, заменять рабочую мембрану и пружину (через 5 и 20 лет соответственно). После разборки-сборки конструкции требуется проверить герметичность системы и заново настроить регулятор.

Достоинства:

• стабильные характеристики давления;
• газонепроницаемый материал уплотнений и мембран;
• высокий уровень герметичности;
• возможность установки в помещениях и на улице;
• широкий диапазон рабочих температур;
• многолетняя служба при интенсивной эксплуатации (ресурс 40 лет).

На нашем сайте можно купить регуляторы давления газа Madas с различными диапазонами выходного давления (в пределах 8...600 мбар), резьбовыми и фланцевыми соединениями, с усиленной мембраной, встроенным фильтром или без него.
