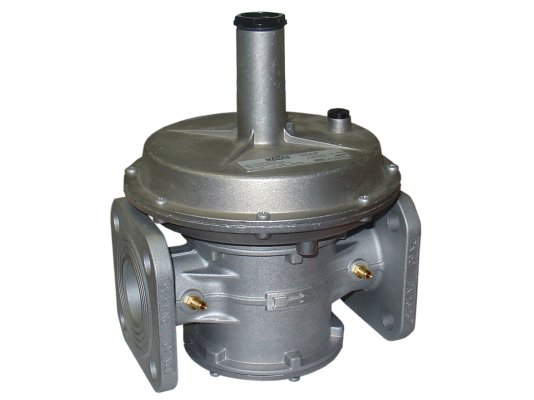

Регулятор давления газа Madas RC25 050

Регулятор давления газа Madas RC25 050 предназначен для промышленных систем теплоснабжения. Зарекомендовал себя как надежный и востребованный регулятор давления на российском рынке Подходит для использования во всех климатических зонах страны, за исключением Крайнего севера (при уличном размещении).

Область применения

Регулятор давления Madas снижает давление газа и автоматически поддерживает на установленном уровне перед подачей на промышленную горелку. Рассчитан на давление в распределительной сети до 1 бар. Может работать на природном газе (ГОСТ 5542-87), сжиженном газе, азоте, воздухе и другой неагрессивной среде (сухие газы).

Основные характеристики и особенности:

• возможность понижения давления до 150-200 мбар;
• максимальное давление в газовой магистрали: 1000 мбар;
• фланцевый способ присоединения, размер фланцев DN 25;
• расход газа: не менее 0,1 м3/час;
• класс герметичности: А по EN 88-2;
• встроенный импульс;
• стойкость к низкотемпературному воздействию;
• размещение в системе вертикально/ горизонтально;
• предохранительная мембрана для исключения утечек газа;
• размещение в зоне 2 по нормам взрывоопасности по ГОСТ Р 51330.9-99;
• использование в условиях внешней среды: -40...+60 °C;
• поверхностная температура: не более +60 °C;
• средний срок службы: 40 лет.

Конструкция

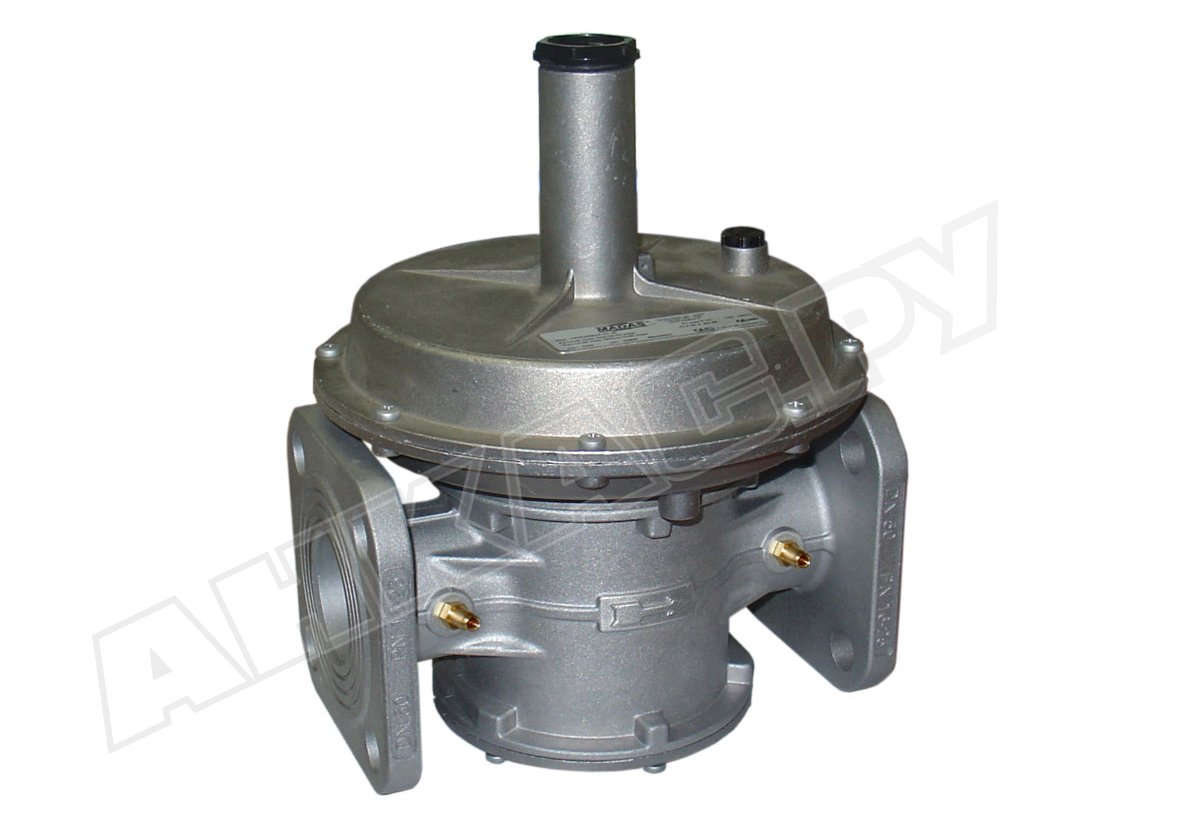

Корпус регулятора давления состоит из двух частей, имеет фланцевые выходы для монтажа в систему. С двух сторон предусмотрены штуцеры для замеров давления. Под съемным колпачком предоставляется доступ к регулировочному винту для настройки выходного давления. Внутри размещены пружина, предохранительная, компенсационная и рабочая мембраны, внутренний импульс, уплотнения.

Конструкция рассчитана на работу с газообразной средой, устойчива к износу, температурным воздействиям. Произведена из алюминия, латуни, нержавеющей стали, стекловолокна с 30% нейлона. Материалом уплотнений выбран газонепроницаемый бутадиен-нитрильный каучук.

Условия эксплуатации

Регулятор давления газа подходит для помещений и уличной эксплуатации, при условии защиты корпуса от осадков. Монтаж в систему осуществляется перед газоиспользующим прибором, при этом стрелка на корпусе должна направляться по ходу потока (к горелке).

В базовом исполнении не допускается эксплуатация регулятора в местах с агрессивной внешней средой, разрушающей сталь, алюминий и материал уплотнений. Для таких случаев подходят регуляторы, обработанные специальным антикоррозийным составом методом катафореза.

Сервисные операции

Обслуживание заключается в ежегодной проверке выходного давления, замене рабочей мембраны и пружины (через 5 и 20 лет соответственно). После разборки-сборки регулятора необходимо повторно настроить выходные параметры.

Достоинства:

• поддержание стабильного выходного давления;
• износостойкая конструкция для интенсивных нагрузок;
• газонепроницаемый материал уплотнений;
• высокий уровень герметичности;
• возможность размещения в помещениях и на улице;
• эксплуатация в широком диапазоне рабочих температур;
• внушительный ресурс службы (40 лет).

На нашем сайте можно купить регуляторы давления газа Madas для решения различных задач. Для уточнения информации обращайтесь к нашим консультантам.
