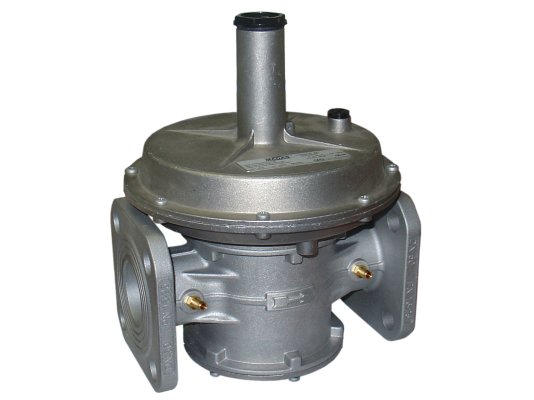

Регулятор давления газа Madas RC25 060

Регулятор давления газа Madas RC25 060 используется в промышленном оборудовании для стабилизации входящего давления и автоматического поддержания на необходимом уровне независимо от перепадов давления в газовой магистрали. Рассчитан на максимальное давление в газораспределительной сети 1 бар. За счет морозостойкой конструкции подходит для применения в большинстве климатических зон страны.

Основные параметры:

• диапазон настройки пружины: 200-600 мбар;
• класс герметичности: А;
• минимальный расход газа: 0,1 м3/час;
• давление газа перед регулятором: до 1000 мбар;
• фланцевый способ присоединения, размер фланцев DN 25;
• встроенный импульс;
• предохранительная мембрана;
• установка в систему перед горелкой, вертикальное/ горизонтальное положение;
• диапазон температур (окружающая среда): -40...+60 °C;
• температура на поверхности корпуса: не более +60 °C;
• размещение в местах, соответствующих зоне 2 взрывоопасности по ГОСТ Р 51330.9-99;
• средний срок службы: 40 лет.

Применение

Регулятор давления предназначен для сборки промышленного оборудования, потребляющего природный, сжиженный нефтяной газ, воздух, азот, другие нейтральные сухие газы.

Конструкция и особенности

Конструкция регулятора Madas произведена по европейским стандартам безопасности, испытана на герметичность и надежность. При изготовлении корпуса и деталей, контактирующих с рабочей средой, использованы коррозиестойкие материалы (алюминий, латунь, сталь марки 430 F, нержавеющая оцинкованная сталь, стекловолокно с 30% нейлона). Для уплотнений использован бутадиен-нитрильный каучук, который обладает газонепроницаемыми свойствами, устойчив к истиранию.

Регулятор встраивается в систему с помощью фланцевых соединений. Давление на выходе из регулятора задается поворотом регулировочного винта, расположенным под колпачком в верхней части корпуса. Для контроля давления предусмотрены измерительные штуцеры. Понижение входного давления, предотвращение утечек и точные выходные параметры обеспечиваются предохранительной, компенсационной и рабочей мембранами.

Обслуживание

В период эксплуатации необходимо периодически заменять рабочую мембрану и пружину (каждые 5 и 20 лет соответственно), а также снимать показания давления после регулятора (ежегодно). После замены конструктивных элементов или разборки-сборки оборудования требуется повторно настроить выходные параметры.

Место и условия эксплуатации

Регулятор давления газа рассчитан на размещение внутри помещений, а также на улице, под навесом, козырьком или в шкафу. Допускается монтаж на горизонтальный и вертикальный трубопровод. На корпус нанесена стрелка, которую необходимо направить к газоиспользующему прибору.

Важно! Регулятор давления в заводском исполнении не предназначен для работы в условиях агрессивной внешней среды, способной разрушить материалы конструкции. Для таких случаев выпускаются модификации со специальной обработкой антикоррозийным составом методом катафореза.

Достоинства:

• поддержание стабильного давления независимо от перепадов в сети;
• широкий диапазон настройки пружины;
• высокий уровень герметичности и надежности;
• бесперебойная служба в течение 40 лет при выполнении рекомендаций производителя.
