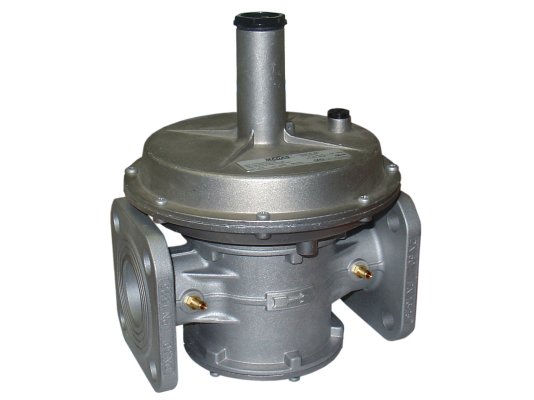

Регулятор давления газа Madas RC32 010

Регулятор давления газа Madas RC32 010 используется в газовом оборудовании для стабилизации магистрального давления газа и поддержания на необходимом уровне независимо от перепадов в сети. Рассчитан на максимальное входное давление 1 бар. Входит в состав системы автоматического управления подачей газа на промышленную горелку.

Основные характеристики:

• диапазон регулировки пружины: 8-13 мбар;
• давление газа перед регулятором: не более 1000 мбар;
• класс герметичности: А по европейским стандартам;
• фланцевый способ присоединения, размер фланцев DN 32;
• минимальный расход газа: 0,1 м3/час;
• встроенный импульс;
• конструкция для сложных условий эксплуатации, низких температур, до -40 °C;
• температура на поверхности корпуса: не более +60 °C;
• монтаж перед горелкой, вертикальное/ горизонтальное расположение;
• требование к месту установки: зона 2 взрывоопасности по ГОСТ Р 51330.9-99;
• средняя продолжительность эксплуатации: 40 лет при своевременной замене запчастей.

Применение

Регулятор давления Madas RC применяется в составе промышленного оборудования. Работает на природном, сжиженном нефтяном газе, воздухе, азоте, других нейтральны сухих газах.

Конструкция и особенности

Регулятор произведен из износостойких материалов, не разрушаемых при контакте с газами. Материал корпуса и деталей: алюминий, латунь, сталь марки 430 F, нержавеющая оцинкованная сталь, стекловолокно с 30% нейлона. Для уплотнений использован NBR-каучук, который отличается газонепроницаемостью, стойкостью к истиранию.

Регулятор встраивается в систему с помощью фланцевых соединений. Давление на выходе устанавливается путем настройки пружины в рамках доступного диапазона. Для доступа к регулировочному винту необходимо снять колпачок. Поддержание давления на установленном уровне и отсутствие утечек обеспечивают предохранительная, компенсационная и рабочая мембраны.

Рабочая мембрана после 5-летнего использования должна быть заменена на новую. Через 20 лет эксплуатации заменяется пружина. Также необходимо ежегодно проводить замеры давления после регулятора. После разборки конструкции, замены деталей требуется повторно выполнить настройку рабочих параметров.

Установка регулятора

Регулятор давления газа может размещаться в помещении и на открытом воздухе. При уличном использовании необходимо оградить регулятор от воздействия атмосферных осадков с помощью навеса, козырька, шкафа.

Важно! Регулятор давления не подходит для работы в условиях агрессивной внешней среды, способной разрушить металлические части и материал уплотнений.

На корпус нанесена стрелка для правильного позиционирования регулятора (должна указывать в сторону горелки).

Достоинства:

• точное, стабильное давление с учетом настройки;
• широкий диапазон рабочих температур;
• размещение внутри помещений и на улице;
• многолетняя служба (40 лет).

У нас можно купить регуляторы давления газа с различными рабочими диапазонами. Обращайтесь, подберем оптимальное оснащение для ваших задач.
