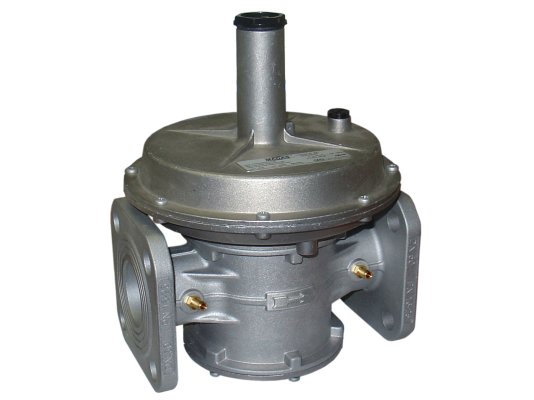

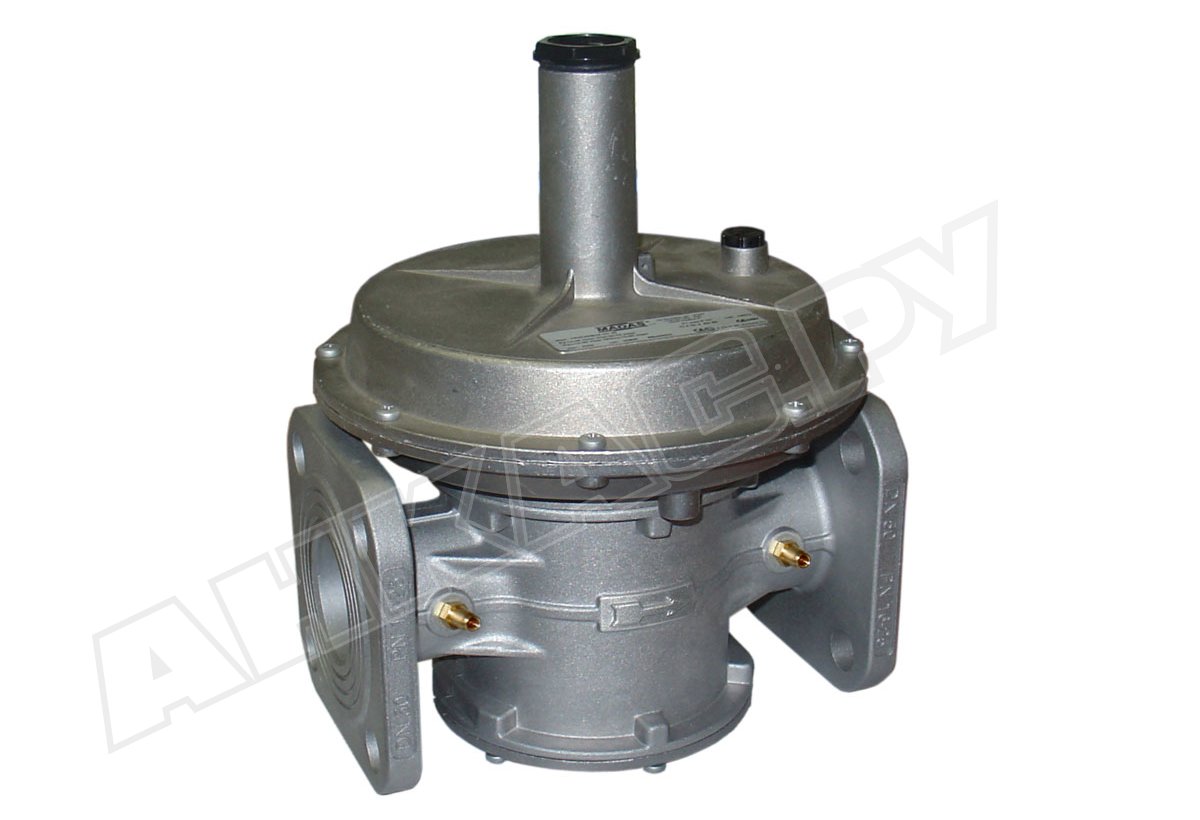

Регулятор давления газа Madas RC32 030

Регулятор давления газа Madas RC32 030 встраивается в систему автоматического управления подачей газа для понижения и поддержания стабильного давления в соответствии с настройкой пружины. Рассчитан на давление в газовой магистрали 1 бар. Характеризуется стойкостью к износу, коррозии, низким температурам, подходит для уличной эксплуатации.

Рабочая среда: природный, бытовой, сжиженный газ, воздух, азот, другие нейтральные газы (сухие среды).

Основные характеристики и особенности:

• диапазон регулировки пружины: 20-36 мбар;
• фланцевое соединение, размер фланцев DN 32;
• класс герметичности: А;
• входное давление: не выше1000 мбар;
• минимальный расход газа: 0,1 м3/час;
• встроенный импульс;
• предохранительная мембрана для герметизации системы, защиты от утечек;
• установка перед газоиспользующим оборудованием;
• варианты монтажа: на вертикальный/ горизонтальный трубопровод;
• износостойкая конструкция для интенсивной эксплуатации;
• корпус и детали из алюминия, нержавеющей стали, латуни, стекловолокна с 30% нейлона;
• уплотнения из газонепроницаемого NBR-каучука;
• температуры внешней среды: -40...+60 °C;
• поверхностная температура: не более +60 °C;
• исполнение для размещения в зонах 2 взрывоопасности по ГОСТ Р 51330.9-99;
• эксплуатация в течение 40 лет при выполнении рекомендаций по монтажу и обслуживанию.

Условия эксплуатации и монтаж

Регулятор давления газа подходит для размещения внутри помещений и на улице. При установке на открытом воздухе требуется защитить корпус от осадков, например, установив регулятор под навесом, козырьком или в шкаф.

Важно! Регулятор не подходит для эксплуатации в условиях агрессивной внешней среды, способной вызвать разрушение металлических частей и материала уплотнений.

Для правильного позиционирования регулятора в системе на корпус нанесена стрелка, указывающая направление потока (в сторону горелки).

Давление после регулятора задается путем настройки пружины. Для доступа к регулировочному винту необходимо снять колпачок в верхней части корпуса. Корректировка давления осуществляется под контролем манометра.

ТО и замена запчастей

Для стабильных характеристик выходного давления и надежной службы регулятора необходимо ежегодно замерять выходное давление, каждые 5 и 20 лет заменять рабочую мембрану и пружину. После разборки-сборки регулятора требуется повторно настроить давление после регулятора.

Достоинства:

• высокий уровень герметичности, газонепроницаемость;
• поддержание стабильных выходных параметров давления;
• возможность низкотемпературной эксплуатации;
• размещение в помещении и на улице;
• продолжительность службы 40 лет.

У нас можно купить регуляторы давления газа Madas с резьбовыми и фланцевыми соединениями, различными диапазонами выходного давления (от 8 до 600 мбар) и комплектацией (со встроенным фильтром/ без фильтра, с обычной или усиленной мембраной). По запросу доступно исполнение для биогаза, попутного нефтяного газа.
