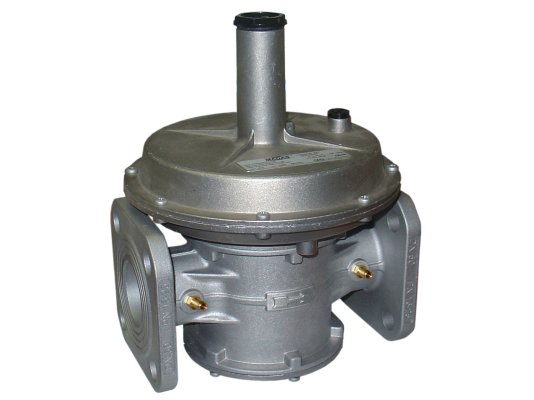

Регулятор давления газа Madas RC40 040

Регулятор давления газа Madas RC40 040 входит в состав системы автоматического управления расходом газа. Понижает давление поступающего газа и поддерживает на установленном уровне для получения необходимого теплового эффекта. Рассчитан на давление в газовой магистрали 1 бар. Характеризуется высоким уровнем герметичности, стойкостью к износу, коррозии, низким температурам, подходит для уличной эксплуатации.

Виды газа: природный, бытовой, сжиженный газ, воздух, азот, прочие нейтральные газы (сухие среды).

Основные характеристики и особенности:

• диапазон регулировки пружины: 33-58 мбар;
• входное давление в распределительной сети: не выше 1000 мбар;
• класс герметичности: А;
• минимальный расход газа: 0,1 м3/час;
• встроенный импульс;
• предохранительная мембрана для герметизации системы, исключения утечек;
• размещение перед газопотребляющим оборудованием;
• износостойкая конструкция для интенсивного использования;
• конструкция из алюминия, нержавеющей стали, латуни, стекловолокна с 30% нейлона;
• долговечные уплотнения из газонепроницаемого NBR-каучука;
• фланцевое присоединение, размер фланцев DN 40;
• варианты крепления: на вертикальный/ горизонтальный трубопровод;
• диапазон рабочих температур (внешняя среда): -40...+60 °C;
• поверхностная температура (на корпусе): не более +60 °C;
• размещение в зонах 2 взрывоопасности по ГОСТ Р 51330.9-99;
• эксплуатация в течение 40 лет при соблюдении сроков обслуживания и замены запчастей.

Установка и настройка

Регулятор давления газа устанавливается в помещениях или на улице при условии защиты от атмосферных осадков. Не рассчитан на эксплуатацию в местах с агрессивной внешней средой, способной оказывать разрушающее воздействие на металлические детали и материал уплотнений.

Для правильной сборки на корпус нанесена стрелка, указывающая направление потока (в сторону горелки). Выходное давление задается с помощью регулировочного винта, доступ к которому предоставляется при снятии колпачка в верхней части конструкции. Корректировка давления осуществляется под контролем манометра.

Обслуживание и замена деталей

Для стабильной работы и многолетней эксплуатации регулятора необходимо ежегодно контролировать давление на выходе, каждые 5 и 20 лет заменять рабочую мембрану и пружину. После разборки конструкции следует повторно настроить давление на выходе.

Достоинства:

• поддержание стабильных выходных параметров давления;
• возможность низкотемпературной эксплуатации;
• высокий уровень герметичности, газонепроницаемые уплотнения;
• размещение в помещении и на открытом воздухе;
• продолжительность службы 40 лет.

У нас можно купить регуляторы давления газа Madas со встроенным фильтром/ без фильтра, стандартной или усиленной мембраной, резьбовыми и фланцевыми соединениями, различными диапазонами выходного давления (от 7 до 600 мбар). По отдельному запросу доступно исполнение для работы с биогазом, попутным нефтяным газом.
