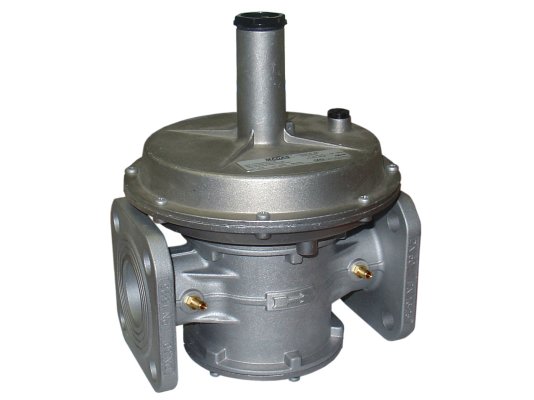

Регулятор давления газа Madas RC40 050

Регулятор давления газа Madas RC40 050 стабилизирует и поддерживает давление газа на необходимом уровне для достижения оптимального расхода. Встраивается в систему автоматического управления газовых промышленных горелок и котлов. Соответствует европейским стандартам безопасности, испытан и сертифицирован. Рассчитан на давление в магистрали подачи до 1 бар. Характеризуется морозостойким исполнением, высоким уровнем герметичности, продолжительным сроком службы.

Виды газа

Регулятор давления подходит для оборудования, потребляющего природный газ (ГОСТ 5542-87), сжиженный газ, воздух, азот и другие инертные сухие газы.

Основные параметры и особенности:

• настраиваемая пружина, диапазон давления 55-100 мбар;
• допустимое давление газа на входе: до 1000 мбар;
• фланцевое соединение DN 40;
• герметичность класса А по европейскому нормативу;
• расход газа для нормального функционирования: не менее 0,1 м3/час;
• исполнение для суровых условий эксплуатации, низких температур, до -40 °C;
• крепление на вертикальном/ горизонтальном газопроводе;
• встроенный импульсный выход;
• оснащение предохранительной мембраной для повышения уровня безопасности;
• требование к месту монтажа: зона 2 взрывоопасности по ГОСТ Р 51330.9-99;
• максимальная поверхностная температура корпуса: +60 °C;
• эксплуатация в течение 40 лет при соблюдении сроков обслуживания.

Конструкция

Регулятор давления газа Madas собран в алюминиевом корпусе, состоящем из нижней и верхней части с фланцевыми соединениями. Под колпачком находится регулировочный винт, с помощью которого настраивается выходное давление. Регулировка осуществляется в рамках доступного диапазона пружины и контролируется манометром. Регулятор оснащен компенсационной, предохранительной, рабочей мембранами для безопасного понижения давления и поддержания на заданном уровне.

Конструкция характеризуется стойкостью к низким/ высоким температурам, износу, коррозии, оснащена газонепроницаемыми уплотнителями. Корпус и детали конструкции произведены из алюминия, латуни, нержавеющей стали, стекловолокна с 30% нейлона. На корпус нанесена стрелка для точного позиционирования регулятора в системе (должна направляться в сторону горелки).

Место размещения регулятора

Регулятор давления может устанавливаться в помещениях и на улице. При эксплуатации на открытом воздухе необходимо защитить корпус от проникновения атмосферных осадков с помощью навеса, козырька или шкафа. Во избежание возникновения аварийных ситуаций недопустимо использование регулятора в местах с агрессивной внешней средой, способной разрушить конструкцию регулятора и/или материал уплотнений.

Сервисные операции

Своевременное сервисное обслуживание и замена деталей гарантирует стабильные выходные параметры давления и многолетнюю службу регулятора. С периодичностью 5 и 20 лет производитель рекомендует заменять рабочую мембрану и пружину. Ежегодно необходимо проверять выходное давление. После замены конструктивных элементов, разборки-сборки конструкции требуется повторная настройка пружины.

Достоинства:

• стабильное выходное давление;
• износостойкая конструкция для промышленных условий эксплуатации;
• высокий уровень герметичности;
• газонепроницаемые уплотнения;
• размещение в помещениях и на улице;
• использование в большинстве климатических зон;
• 40-летний ресурс.

На нашем сайте можно купить регуляторы давления газа Madas с выходным давлением от 8 до 600 мбар, резьбовыми и фланцевыми соединениями, с фильтром или без него, обычной или усиленной мембраной. По запросу доступно исполнение для биогаза и попутного нефтяного газа.
