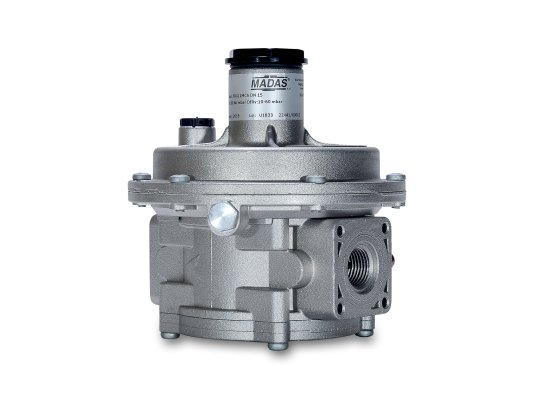

Регулятор давления газа Madas RCS030000 140

Регулятор давления газа Madas RCS030000 140 позволяет организовать надежную и безопасную систему регулирования подачи газа на промышленную горелку средней и высокой мощности. Понижает и поддерживает давление газа на постоянном уровне, независимо от колебаний давления в газовой магистрали. Оснащен усиленной мембраной и сбросным клапаном. Подходит для газовых установок с давлением в магистрали подачи до 6 бар.

Применение

Регулятор Madas RCS служит для регулирования давления, стабильной работы котла, теплогенератора. Рассчитан на работу с природным горючим газом по ГОСТ 5542-87, предназначенным для промышленного и коммунально-бытового применения.

Основные рабочие и эксплуатационные характеристики:

• допустимое давление перед регулятором: не выше 6000 мбар;
• регулировка давления на выходе из регулятора в пределах 170-400 мбар;
• настройка сбросного клапана в диапазоне 210-600 мбар;
• класс «А» герметичности по стандарту EN 88-2;
• отверстия с двух сторон для интеграции в систему, внутренняя резьба Rp 3/4";
• температуры эксплуатации (окружающая среда): -40...+60 °C;
• допустимая температура на поверхности корпуса: до +60 °C;
• монтаж в вертикальном или горизонтальном положении;
• установка в зонах 1 взрывоопасности по ГОСТ Р 51330.9-99;
• срок эксплуатации до полной замены: 40 лет (замена пружины – через 20 лет, мембраны – каждые 5 лет).

Особенности конструкции и комплектации

Серии RCS поставляется со встроенным предохранительно-сбросным клапаном, сбрасывающим избыточное давление газа при превышении установленного уровня. Настройка рабочих параметров (пружины и сбросного клапана) выполняется с помощью калибровочных винтов.

В состав регулятора входит усиленная мембрана для эксплуатации под высокими нагрузками. Линейка RCS поставляется без встроенного фильтра грубой очистки. Доступны аналогичные модификации с фильтром (FCS).

Регулятор собран в коррозиестойком корпусе из алюминия. Узлы и уплотнения произведены из латуни ОТ-58, штампованного алюминия, алюминия 11S, нержавеющей стали марки 430 F, нержавеющей оцинкованной стали, газонепроницаемого бутадиен-нитрильного каучука.

Конструкция не рассчитана на установку в местах, где внешняя среда способна разрушить металлические части и уплотнительный материал.

Достоинства:

• оснащение усиленной мембраной;
• широкие возможности применения, давление в сети до 6 бар;
• высокий уровень герметичности конструкции, класс «А»;
• поддержание стабильных выходных параметров;
• встроенный сбросной клапан;
• возможность размещения на горизонтальной и вертикальной трубе;
• стойкость к низким температурам, до -40 °C;
• 40 лет службы.

У нас можно купить регуляторы давления газа Madas с разными соединительными параметрами, диапазонами настройки пружины, комплектацией (с фильтром/ без фильтра, стандартной/ усиленной мембраной, сбросным клапаном/ без него и пр.). Обращайтесь, подберем оснащение для вашей газовой установки.
