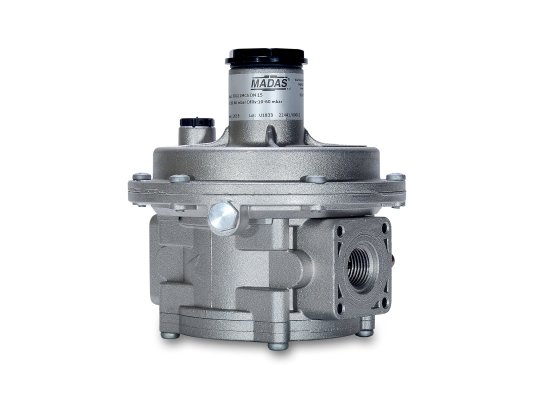

Регулятор давления газа Madas RCS030000 160

Регулятор давления газа Madas RCS030000 160 разработан для промышленных тяжелых нагрузок. Рассчитан на входное давление до 6 бар. Используется в высокомощных промышленных системах сжигания газа для понижения и поддержания давления на заданном уровне. Встроенный сбросной клапан обеспечивает выпуск небольшого количества газа при повышении давления за установленную величину. Конструкция выдерживает воздействие низких температур, что расширяет возможности установки и применения.

Применение

Функцией регулятора Madas RCS является снижение и поддержание стабильного давления перед горелкой в соответствии с настройками пружины, в т. ч. при изменяющемся входном давлении. Рабочей средой является природный, бытовой, сжиженный газ, азот, воздух и другие неагрессивные газообразные среды по ГОСТ 5542-87.

Основные характеристики:

• максимально допустимое давление перед регулятором: 6000 мбар;
• настройка давления на выходе из регулятора в пределах 600-1500 мбар;
• задание параметров срабатывания сбросного клапана в диапазоне 640-1700 мбар;
• класс «А» герметичности по евростандарту EN 88-2;
• резьбовой монтаж, соединения с внутренней резьбой Rp 3/4";
• эксплуатация при температурах окружающей среды: -40...+60 °C;
• температура на поверхности корпуса: не более +60 °C;
• установка перед горелкой в вертикальный или горизонтальный трубопровод;
• требование к месту размещения: зона 1 взрывоопасности по ГОСТ Р 51330.9-99;
• эксплуатационный ресурс: 40 лет до полной замены.

Особенности конструкции и комплектации

Регуляторы давления серии RCS поставляются со встроенным предохранительно-сбросным клапаном, который реагирует на избыточное давление сбросом небольшого количества газа. Настройка выходного давления и предела срабатывания сбросного клапана осуществляется с помощью винтов. Для подключения манометра на корпусе предусмотрен штуцер.

Регулятор укомплектован усиленной мембраной для тяжелых нагрузок. Модели RCS поставляются без фильтра (с фильтром аналогичные регуляторы FCS).

Регулятор произведен из материалов, стойких к температурным воздействиям, составу газов, коррозии. Корпус и конструктивные элементы изготовлены из латуни ОТ-58, алюминия 11S, нержавеющей стали марки 430 F, штампованного алюминия, нержавеющей оцинкованной стали. Материал уплотнений – бутадиен-нитрильный каучук, обладающий газонепроницаемыми свойствами.

Обратите внимание! Регулятор не рассчитан на эксплуатацию в местах, где окружающая среда способна разрушить металлические части и уплотнения.

Достоинства:

• широкий диапазон настройки выходного давления;
• конструкция для тяжелых нагрузок и низкотемпературной эксплуатации;
• высокий уровень герметичности, класс «А»;
• оснащение усиленной мембраной;
• предохранительно-сбросной клапан для выпуска избыточного давления;
• стабильное давление газа перед горелкой;
• установка на горизонтальную или вертикальную трубу;
• 40-лет службы до полной замены.
