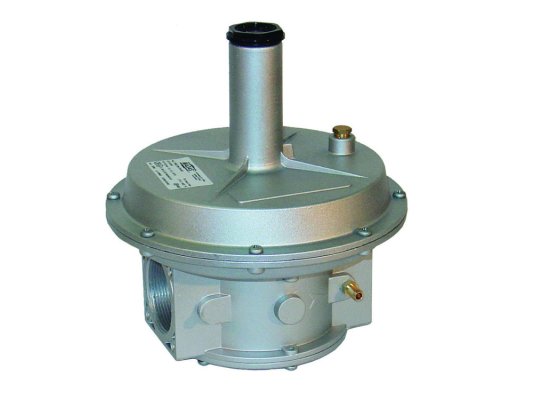

Регулятор давления газа Madas RCS070000 160

Регулятор давления газа Madas RCS070000 160 подходит для промышленных систем с давлением в распределительной сети до 6 бар. Сертифицирован по европейским стандартам EN 88-2. Отвечает за понижение и стабильные параметры давления независимо от давления в газовой магистрали. Благодаря усиленной мембране поддерживает давление перед горелкой до 350 мбар. Дополнительно оснащен предохранительно-сбросным клапаном, выпускающим избыточное давление газа.

Виды газа

Регулятор давления может использоваться для работы с неагрессивными сухими газами, такими как природный, бытовой, сжиженный газ, азот, воздух.

Основные параметры и особенности:

• диапазон настройки пружины:150-350 мбар;
• давление газа на входе в регулятор: максимум 6000 мбар;
• настройка предохранительно-сбросного клапана в диапазоне 175-470 мбар;
• класс «А» герметичности по европейскому стандарту EN 88-2;
• резьбовое соединение, внутренняя резьба Rp 2";
• допустимое монтажное положение: горизонтальное и вертикальное;
• рабочая среда: природный, сжиженный газ, азот, другие нейтральные сухие газы;
• комплектация усиленной мембраной для работы под высокими нагрузками;
• соединение для внешнего импульса G 1/8";
• встроенный импульс, штуцер для отбора давления;
• температурные ограничения (окружающая среда): -40 °C, +60 °C;
• максимальная температура на поверхности корпуса: +60 °C;
• 40-летняя служба до полной замены.

Конструкция

Регулятор давления оснащен усиленной рабочей мембраной, предназначенной для тяжелых нагрузок. В состав устройства входят также компенсационная и предохранительная мембраны. Регулятор укомплектован сбросным клапаном, срабатывающим при превышении установленного уровня давления, что способствует защите газопровода от повреждений. Избыточное количество газа в соответствии с заданной настройкой стравливается через сбросное отверстие.

Конструкция регулятора произведена с учетом воздействия газообразной среды, высокого давления газа, интенсивной эксплуатации. Корпус и детали изготовлены из латуни ОТ-58, нержавеющей стали марки 430 F, нержавеющей оцинкованной стали, алюминия 11S, штампованного алюминия. За счет газонепроницаемых свойств бутадиен-нитрильного каучука, используемого для уплотнений, исключены утечки газа.

Требования к рабочему помещению

Помещение, где размещается регулятор давления газа, должно соответствовать зоне 1 взрывоопасности по классификации взрывоопасных объектов. Не подходит для установки в местах, где внешняя среда агрессивно воздействует на конструктивные элементы и уплотнения.

Достоинства:

• оснащение усиленной мембраной;
• поддержание стабильного выходного давления газа;
• сбросной клапан для безопасного выпуска избыточного давления;
• высокий уровень герметичности, класс «А»;
• широкий диапазон применений;
• вариативность монтажной ориентации;
• конструкция для низкотемпературной эксплуатации;
• 40-летняя служба до полной замены.

У нас можно купить регуляторы давления газа Madas с различными рабочими параметрами, для решения широкого спектра задач регулирования. Обращайтесь, чтобы узнать интересующую информацию.
