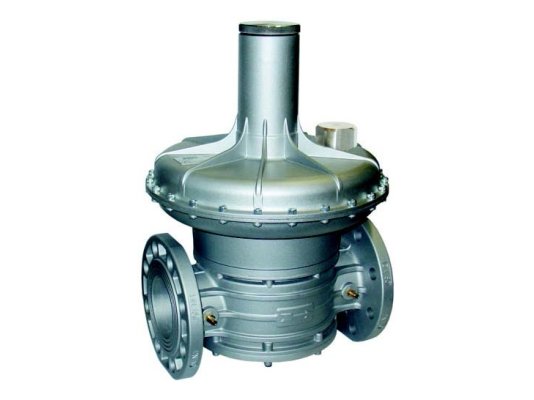

Регулятор давления газа Madas RCS320000 170

Регулятор давления газа Madas RCS320000 170 – модификация с фланцевым соединением, усиленной мембраной и сбросным клапаном. Служит для оснащения газовых промышленных котлов средней и высокой мощности. Подходит для систем с давлением в магистрали до 6 бар. Отвечает за безопасное понижение и поддержание стабильного давления газа перед горелкой с учетом настройки пружины, независимо от изменяющегося давления в распределительной сети.

Основные характеристики и особенности:

• диапазон регулировки выходного давления: 300-500 мбар;
• настройка давления срабатывания сбросного клапана в пределах 345-620 мбар;
• давление газа перед регулятором: не выше 6000 мбар;
• фланцевый монтаж, параметры соединения: DN 32;
• конструкция класса «А» герметичности по нормам EN 88-2;
• горизонтальное / вертикальное размещение в системе;
• параметры присоединения внешнего импульса: G 1/8";
• встроенный импульс, штуцер для присоединения манометра;
• ресурс эксплуатации мембраны – 5 лет, пружины – 20 лет, регулятора – 40 лет;
• корпус из алюминия, углеводородостойкие уплотнения из NBR-каучука;
• материалы комплектующих: латунь, алюминий, нержавеющая сталь;
• эксплуатационные температуры: -40...+60 °C;
• максимальная температура на поверхности корпуса: +60 °C;
• стрелка на корпусе для правильного позиционирования в системе (направляется на горелку).

Назначение

Регулятор давления рассчитан на работу с природным, бытовым, сжиженным газом, воздухом, азотом и другими нейтральными газами по ГОСТ 5542-87.

Конструкция и комплектация

Особенностью конструкции является усиленная мембрана, за счет которой регулятор может использоваться в системах с высоким давлением газа. В состав регулятора входит предохранительно-сбросной клапан, который выпускает избыточное давление через сбросное отверстие во избежание чрезмерной нагрузки на трубопровод. Для стабилизации давления и безопасной работы регулятора предусмотрены компенсационная и предохранительная мембраны.

Место установки регулятора

Регулятор устанавливается в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. Не пригоден для размещения в местах, где окружающая среда агрессивно воздействует на конструкцию, разрушает металлические части и уплотнения.

Достоинства:

• усиленная мембрана для повышенных нагрузок;
• стабильное давление газа в соответствии с настройкой;
• высокий уровень герметичности, класс «А»;
• предохранительно-сбросной клапан, защита газопровода от перегрузок;
• исполнение для низкотемпературной эксплуатации;
• крепление на горизонтальный или вертикальный трубопровод;
• 40-летняя служба до полной замены.
