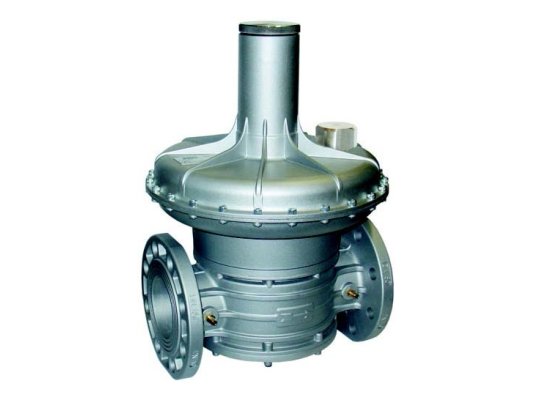

Регулятор давления газа Madas RCS320000 180

Регулятор давления газа Madas RCS320000 180 разработан для оснащения крупных промышленных установок высокой мощности, с давлением газа на горелку до 800 мбар. Укомплектован усиленной мембраной для тяжелых нагрузок и предохранительно-сбросным клапаном для защиты газопровода от избыточного давления.

Назначение

Регулятор давления Madas RCS служит для понижения входного давления и поддержания на фиксированном уровне независимо от колебаний давления в магистрали. Подходит для работы с природным газом и другими нейтральными газами.

Основные характеристики:

• допустимое давление перед регулятором: до 6000 мбар;
• диапазон выходного давления: 500-800 мбар;
• задание параметров срабатывания сбросного клапана в пределах 550-920 мбар;
• соответствие европейским стандартам EN 88-2, класс «А»;
• фланцевое присоединение DN 32;
• установка в вертикальном или горизонтальном положении;
• встроенный импульс, штуцер для подключения манометра;
• параметры присоединения внешнего импульса: G 1/8";
• допустимые температуры окружающего воздуха: -40...+60 °C;
• ресурс службы рабочей мембраны – 5 лет, пружины – 20 лет, регулятора – 40 лет;
• размещение в зоне 1 взрывоопасности.

Особенности конструкции и комплектации

Регулятор давления Madas RCS произведен из материалов, стойких к составу газов, высокому давлению, износу, коррозии: латуни, нержавеющей стали марки 430 F, нержавеющей оцинкованной стали, алюминия (литого и штампованного). Уплотнения изготовлены из бутадиен-нитрильной резины, обладающей газонепроницаемыми свойствами, что исключает утечки газа.

В состав регулятора входит:

• предохранительно-сбросной клапан;
• усиленная рабочая мембрана;
• компенсационная мембрана;
• предохранительная мембрана;
• пружина регулирования давления.

Сбросной клапан стравливает излишнее давление через сбросное отверстие при превышении установленной величины. Для настройки рабочих параметров выходного и сбросного давлений предусмотрены калибровочные винты и штуцер для подключения манометра. На заводе сбросной клапан настроен на минимальное давление.

Ограничение по месту эксплуатации

Регулятор давления Madas RCS не пригоден для эксплуатации в местах, где агрессивная окружающая среда способна разрушить элементы конструкции и уплотнения.

Достоинства:

• стабильное выходное давление газа;
• применение в системах высокой мощности;
• оснащение усиленной мембраной и сбросным клапаном;
• возможность низкотемпературной эксплуатации;
• высокий уровень герметичности, класс «А»;
• горизонтальный/ вертикальный монтаж;
• эксплуатационный ресурс 40 лет.
