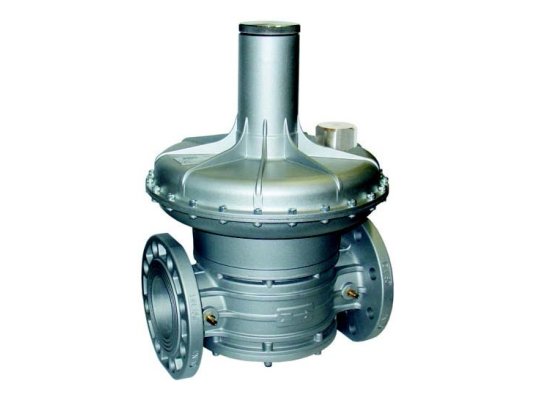

Регулятор давления газа Madas RCS400000 160

Регулятор давления газа Madas RCS400000 160 служит для сборки промышленных установок, сжигающих природный газ и другие неагрессивные газы. Оснащен усиленной мембраной и сбросным клапаном для безопасного регулирования давления газа. Рассчитан на давление в газораспределительной сети 6 бар.

Основные характеристики:

• соответствие стандарту EN 88-2, класс герметичности «А»;
• максимальное давление перед регулятором: 6000 мбар;
• настройка рабочих параметров давления: 150-350 мбар;
• регулировка давления срабатывания сбросного клапана в диапазоне 175-470 мбар;
• фланцевый монтаж, размер фланцев DN 40;
• установка на вертикальный или горизонтальный трубопровод;
• диапазон рабочих температур: -40...+60 °C;
• стрелка на корпусе для правильного позиционирования (направляется к горелке);
• размещение в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99;
• рабочий ресурс до полной замены: 40 лет.

Рабочая среда и применение

Регулятор давления Madas RCS используется в системах редуцирования давления газа. Поддерживает стабильные выходные параметры в соответствии с настройкой пружины независимо от скачков давления во входящей магистрали. Подходит для работы с метаном, сжиженным газом, воздухом и другими газами, соответствующими требованиям ГОСТ 5542-87.

Особенности конструкции

Особенностью регулятора давления Madas RCS является встроенный предохранительно-сбросной клапан, стравливающий небольшое количество газа при превышении давления заданной величины. В состав регулятора входит пружина, предохранительная, рабочая (усиленная) и компенсационная мембраны. Предусмотрен встроенный импульс, штуцер для замеров давления, соединение для внешнего импульса G 1/8".

Конструкция адаптирована для низкотемпературной эксплуатации, тяжелых нагрузок, высокого давления среды. Произведена из латуни, нержавеющей стали марки 430 F, нержавеющей оцинкованной стали, алюминия (литого и штампованного). Материал уплотнений – NBR-каучук, обладающий газонепроницаемыми свойствами, что исключает риск утечек

Для настройки рабочих параметров давления предусмотрены калибровочные винты и штуцер для подсоединения манометра. На заводе сбросной клапан отрегулирован на минимальное давление.

Важно! Регулятор давления Madas RCS не подходит для размещения в местах, где внешняя среда разрушающе воздействует на металлические элементы конструкции и уплотнения.

Достоинства:

• поддержание стабильных параметров давления перед горелкой;
• комплектация усиленной мембраной и сбросным клапаном;
• возможность низкотемпературной эксплуатации;
• высокий уровень герметичности, класс «А»;
• применение в системах средней и высокой мощности;
• вариативность монтажной ориентации;
• эксплуатационный ресурс 40 лет.

Купить регуляторы давления газа Madas и другое необходимое оснащение для газовых установок можно со склада и под заказ. Полный ассортимент газового оборудования и запчастей представлен в каталоге.
