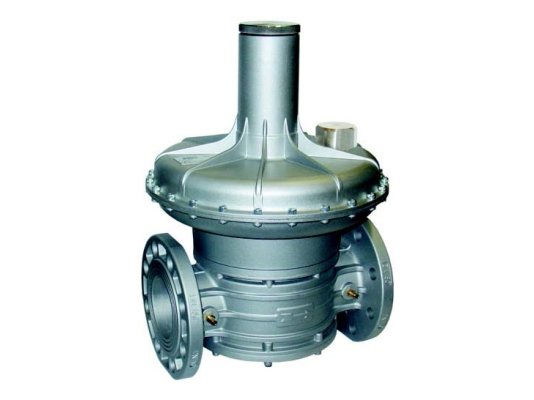

Регулятор давления газа Madas RCS500000 170

Регулятор давления газа Madas RCS500000 170 применяется промышленными потребителями, работающими на метане, сжиженном газе и других неагрессивных газах. Благодаря усиленной мембране, сбросному клапану обеспечивает безопасное понижение и стабильные параметры давления перед горелкой высокой мощности. Рассчитан на максимальное давление в газораспределительной сети 6 бар.

Рабочая среда

Регулятор давления Madas RCS подходит для работы с природными горючими газами промышленного и коммунально-бытового назначения, соответствующими ГОСТ 5542-87.

Основные характеристики:

• класс герметичности «А» по стандарту EN 88-2;
• максимальное давление перед регулятором: 6000 мбар;
• настройка давления на выходе из регулятора в диапазоне: 300-500 мбар;
• регулировка давления срабатывания сбросного клапана от 345 до 620 мбар;
• интеграция в систему с помощью фланцев, размер DN 50;
• соединение для внешнего импульса G 1/8";
• рабочие температуры: -40...+60 °C;
• установка в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99;
• периодичность замены рабочей мембраны – каждые 5 лет, пружины – через 20 лет;
• рабочий ресурс до полной замены: 40 лет.

Особенности конструкции и комплектации

Регулятор давления оснащен усиленной мембраной для безопасной работы в системах редуцирования высокого давления. Укомплектован предохранительно-сбросным клапаном, который срабатывает при избыточном давлении, стравливая через сбросное отверстие небольшое количество газа. В состав регулятора входит пружина регулирования исходящего давления, компенсационная, предохранительная мембраны.

Конструкция регулятора произведена для промышленных нагрузок и низкотемпературного воздействия. Корпус и детали изготовлены из латуни ОТ-58, алюминия 11S, нержавеющей стали марки 430 F, нержавеющей оцинкованной стали, штампованного алюминия. Уплотнения выполнены из NBR каучука, стойкого к составу газов.

Установка

Регулятор может размещаться в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. Не подходит для установки в местах с окружающей средой, способной разрушить элементы конструкции и уплотнения. Может монтироваться на вертикальную или горизонтальную трубу. Для правильной сборки на корпус нанесена стрелка (направляется к горелке).

Достоинства:

• высокий уровень герметичности, класс «А»;
• оснащение усиленной мембраной;
• широкий диапазон эксплуатационных температур;
• сбросной клапан, защита газопровода от перегрузок;
• стабильные параметры давления перед горелкой;
• установка в горизонтальном или вертикальном положении;
• продолжительная служба (40 лет) до полной замены.

По запросу предоставляются регуляторы давления газа для систем, потребляющих биогаз и попутный нефтяной газ.
