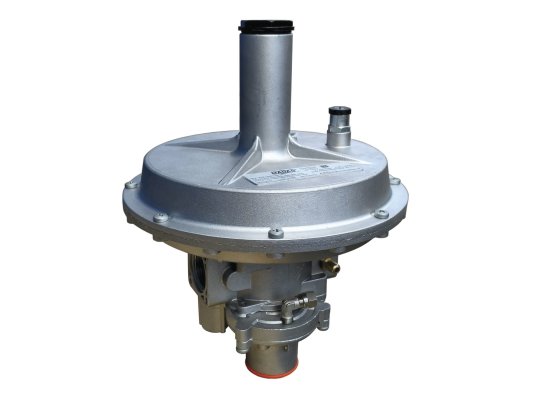

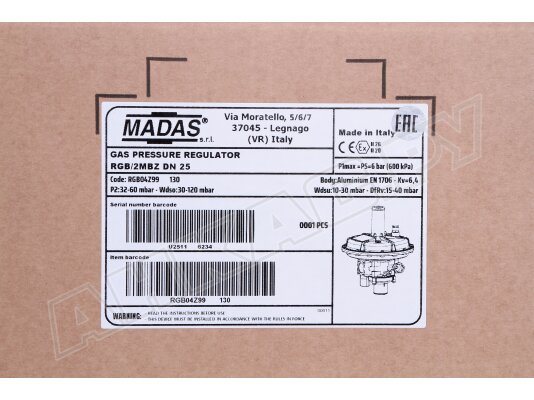

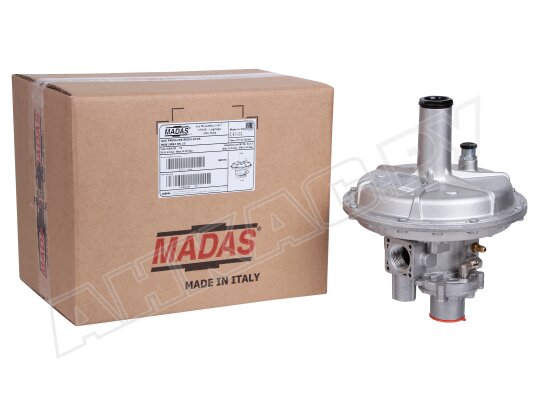

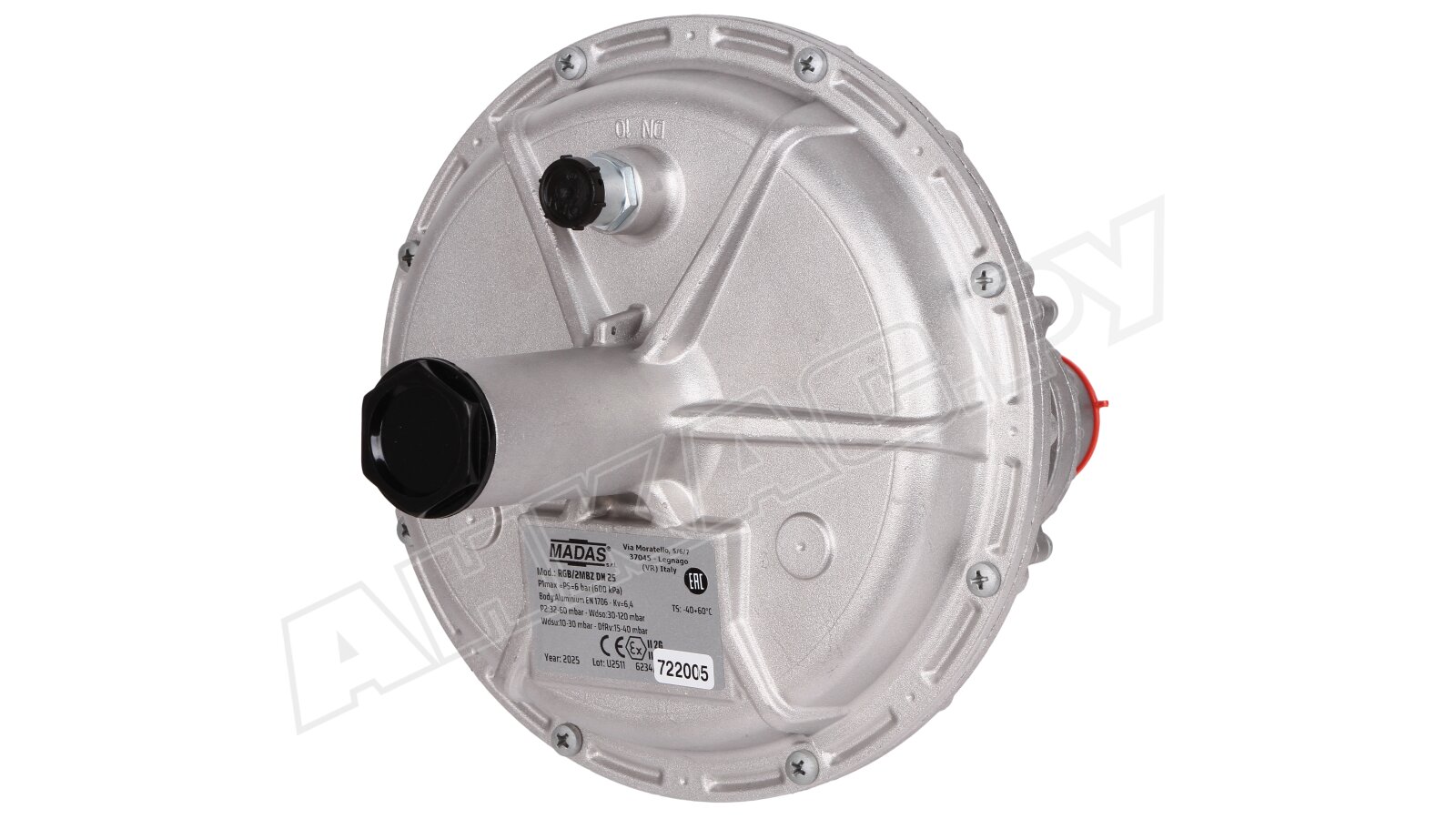

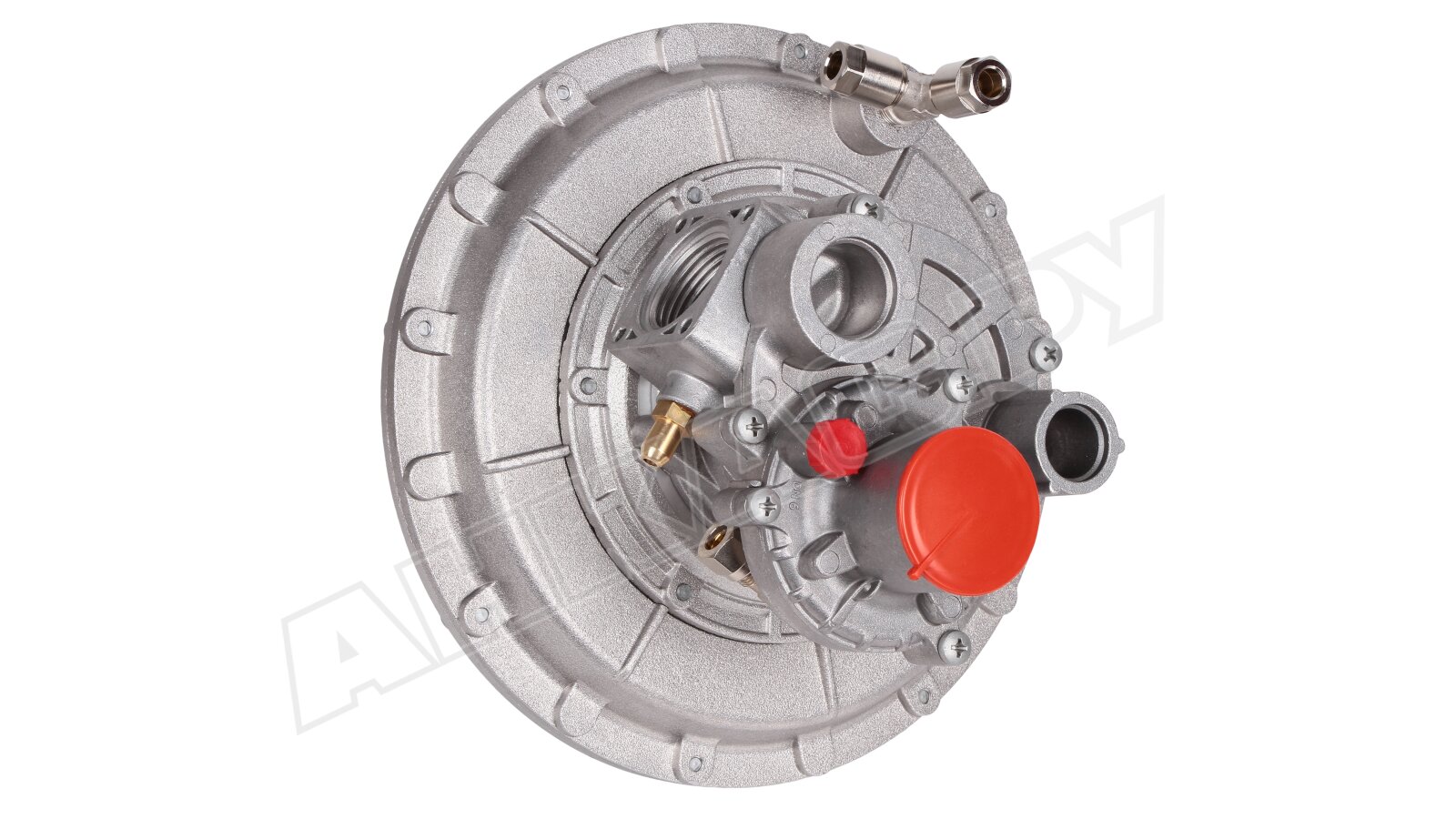

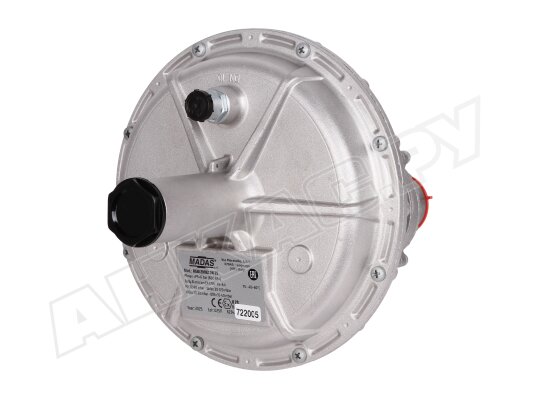

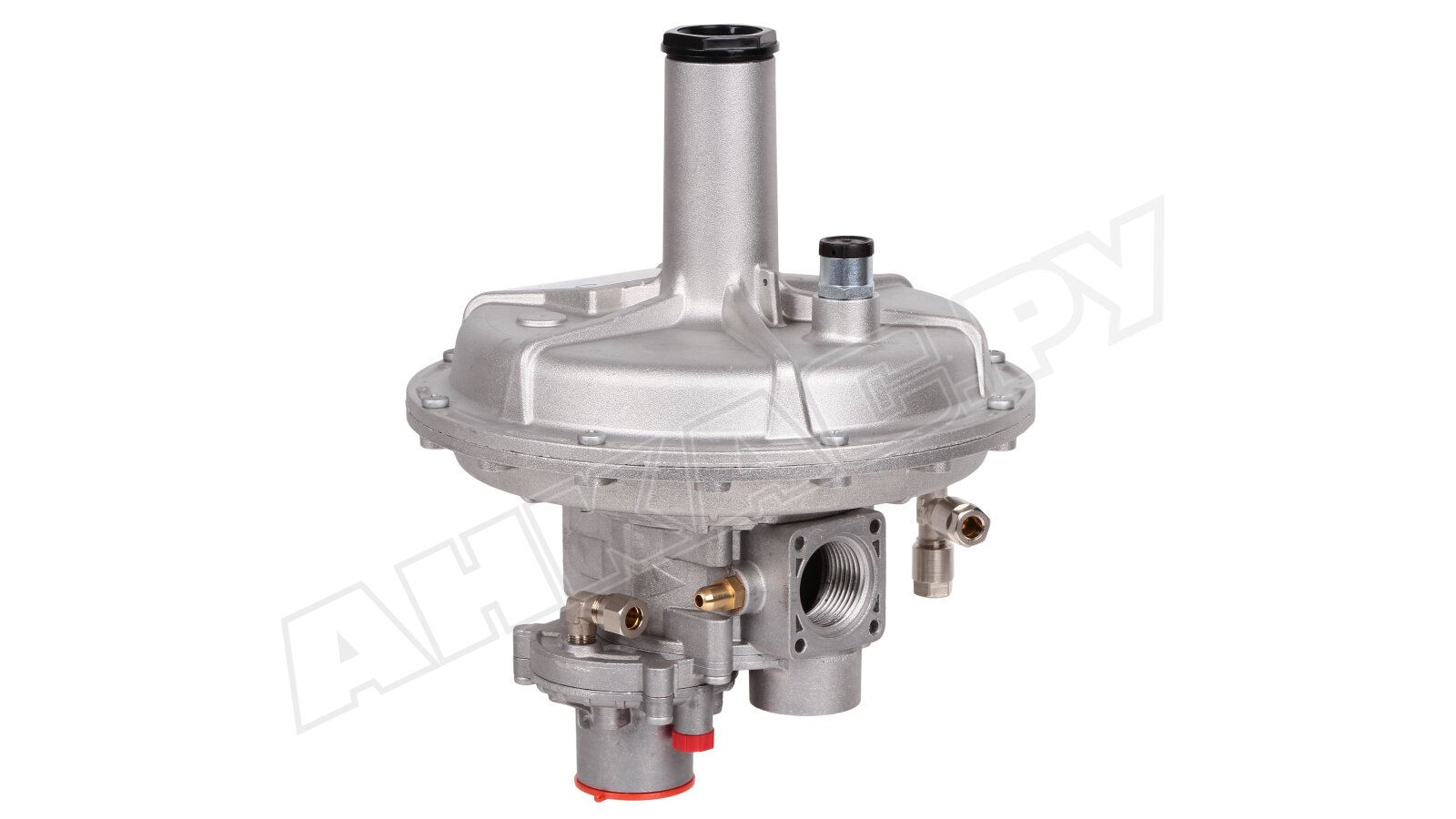

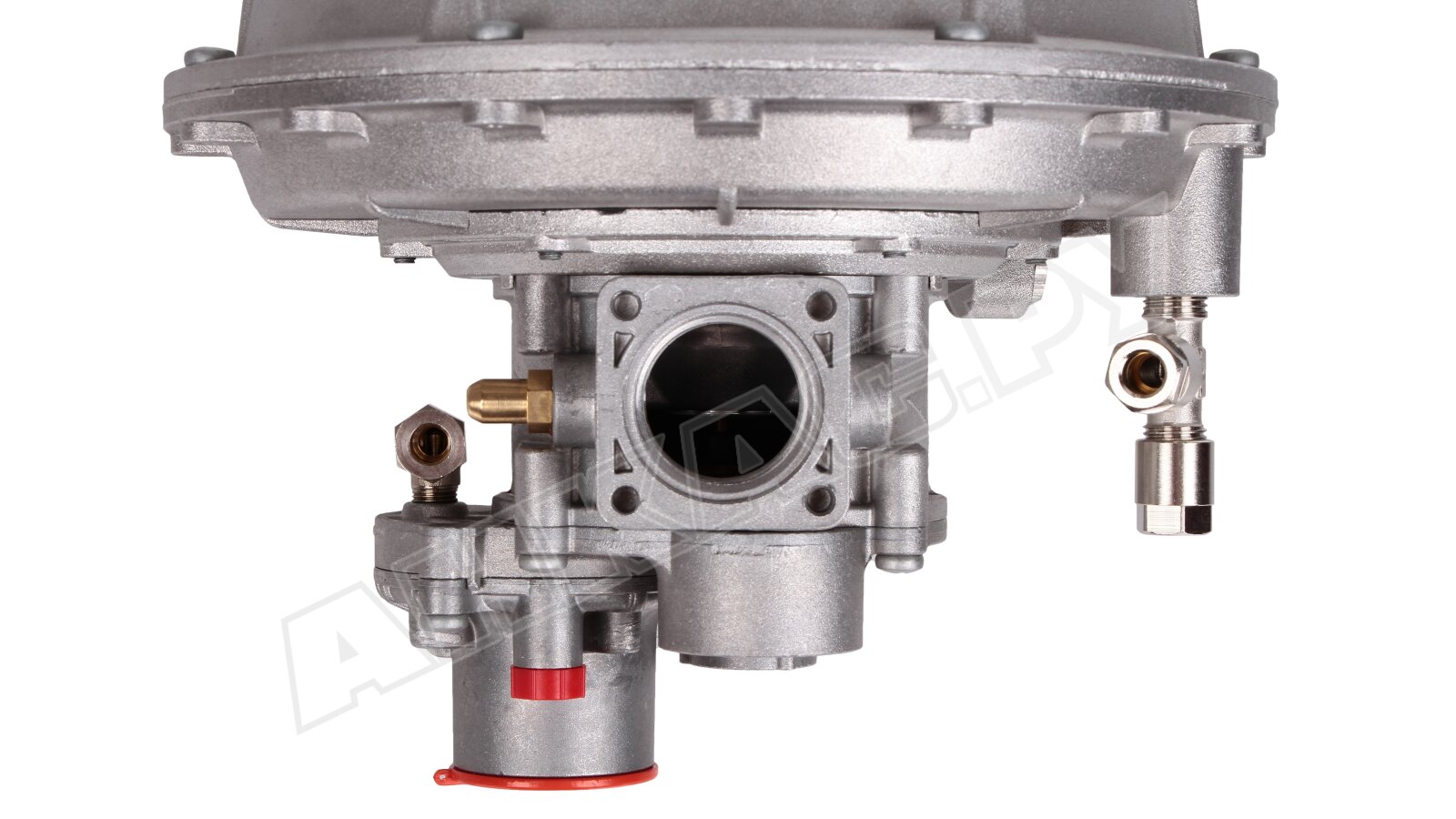

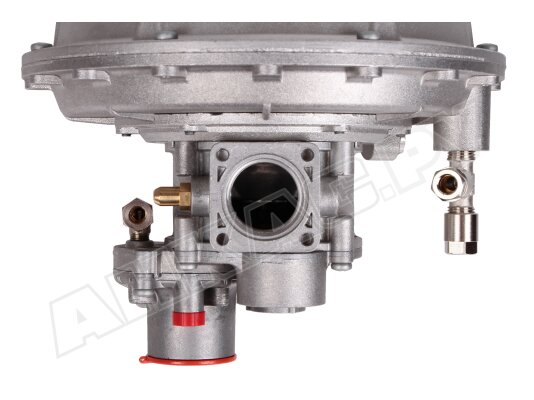

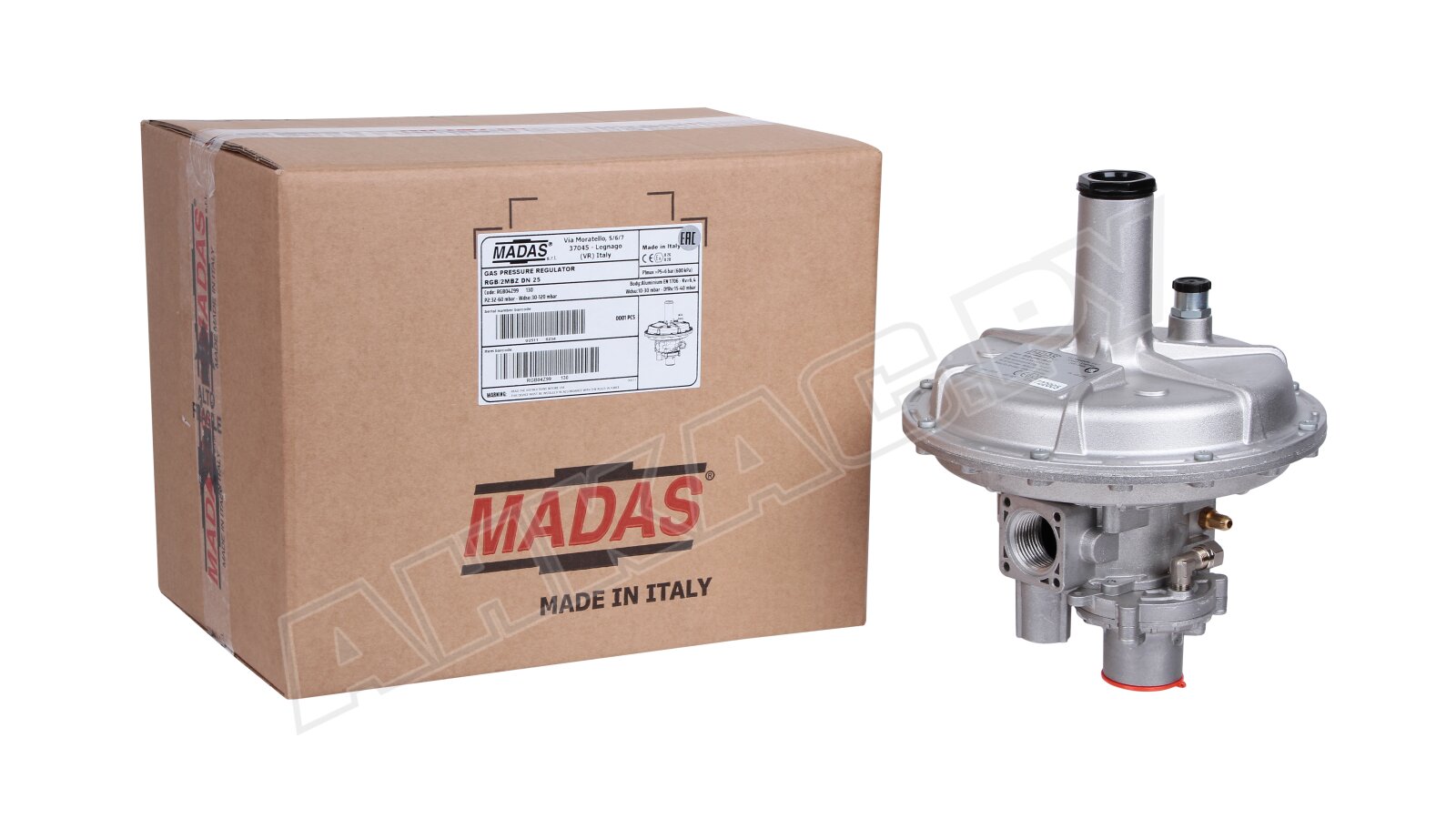

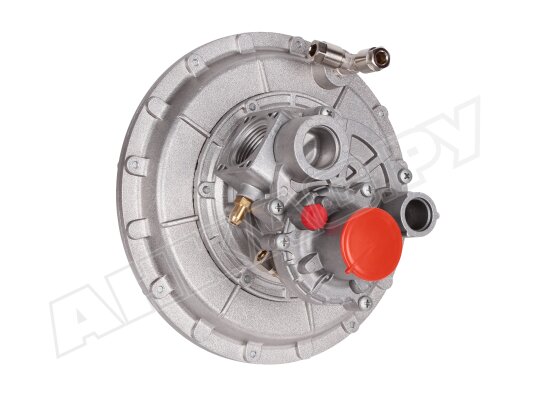

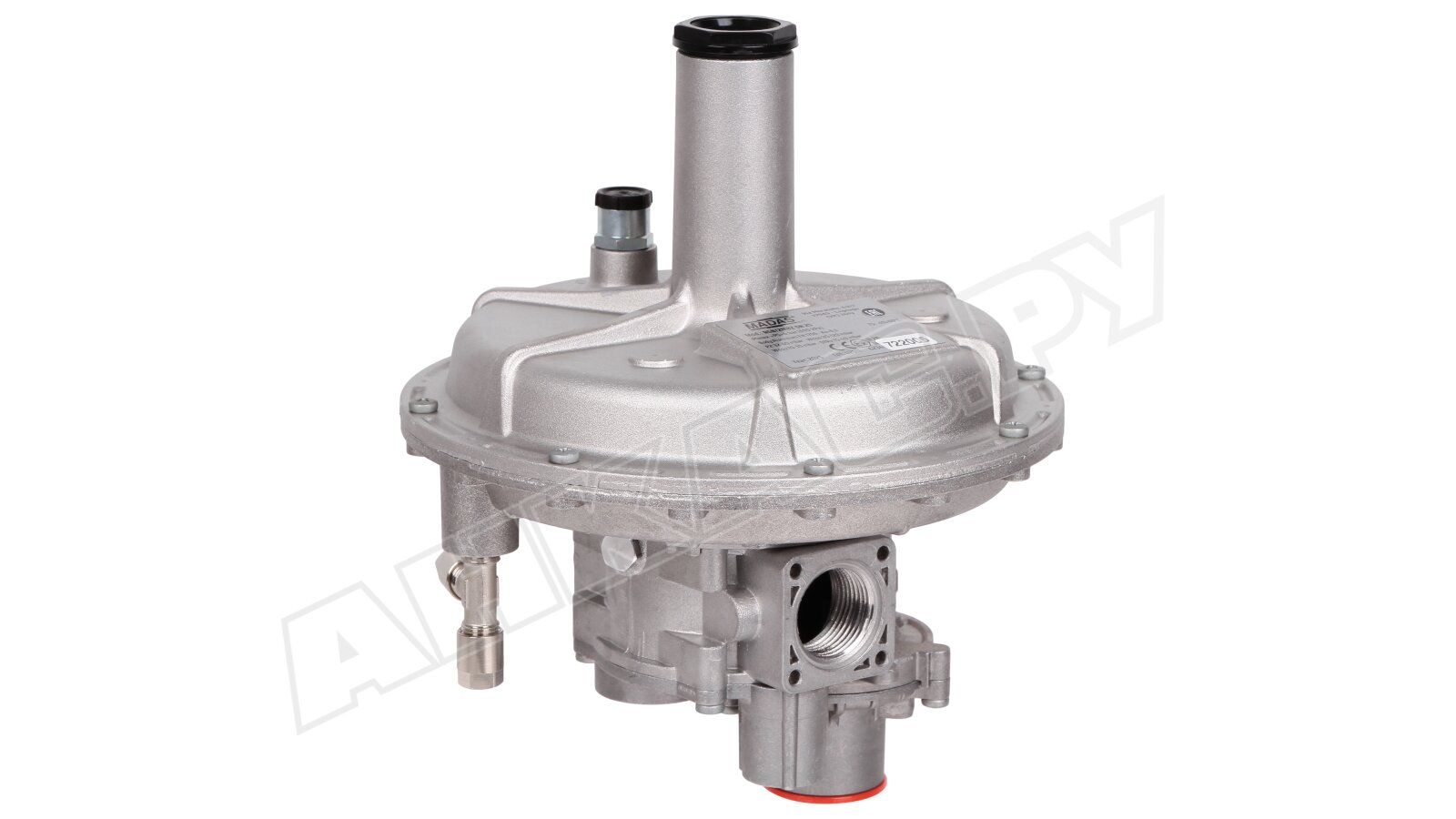

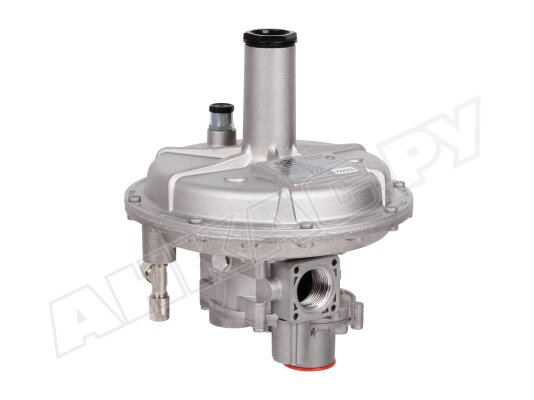

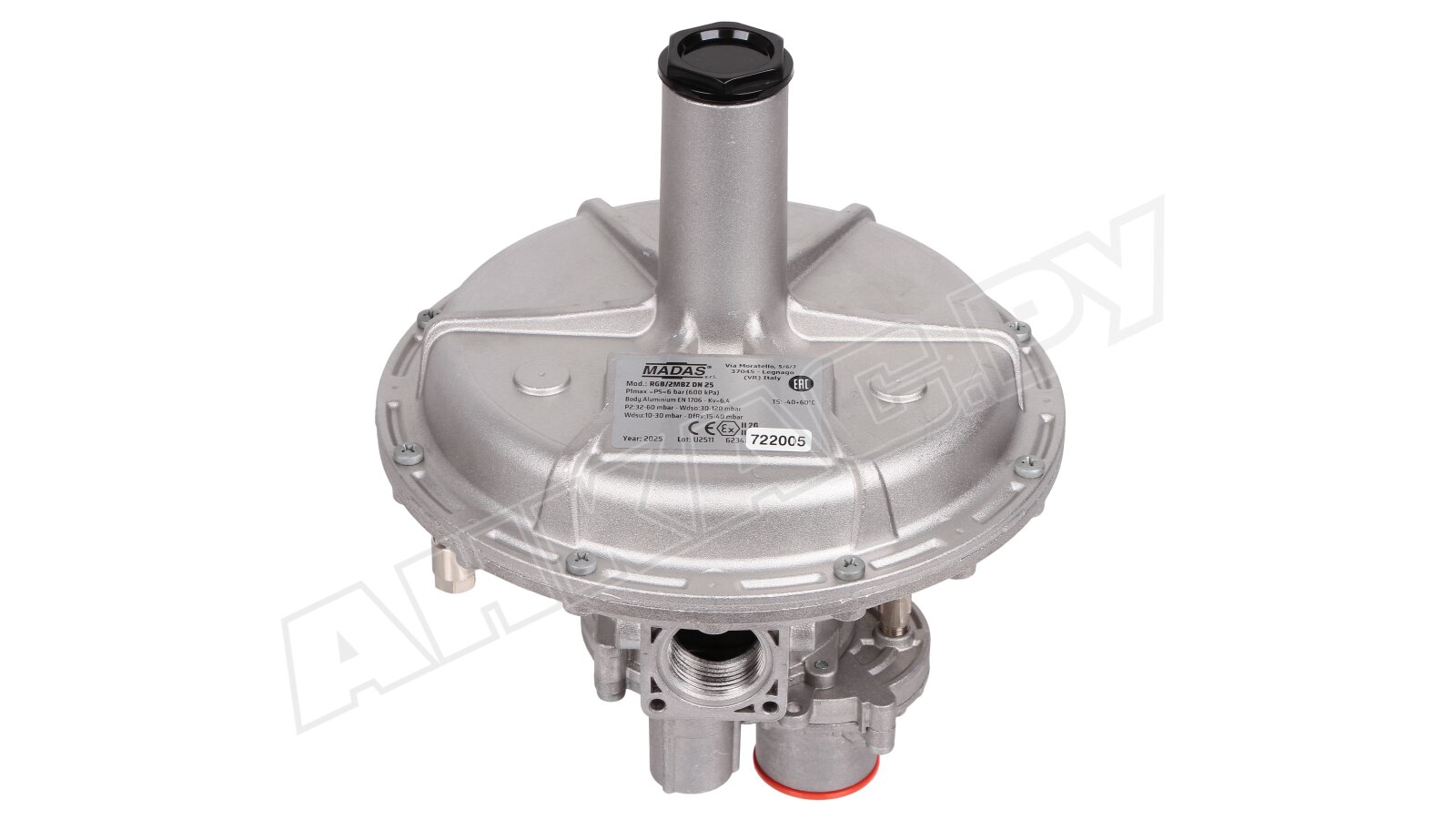

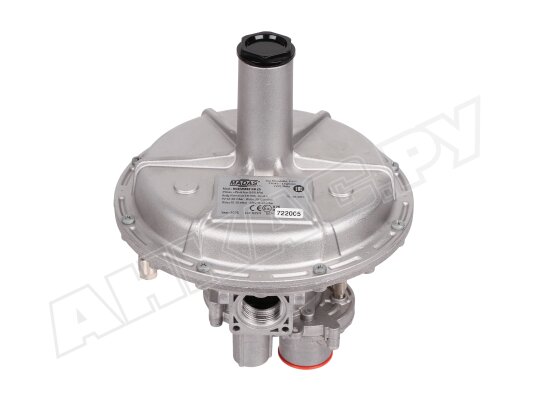

Регулятор давления газа Madas RGB/2MBZ DN 25, RGB04Z 130

Регулятор давления газа Madas RGB04Z 130 применяется в составе промышленных газоредуцирующих и газораспределительных систем со средним расходом, потребляющих природный, сжиженный и другие некоррозийные газы. Рассчитан на давление в сети до 6 бар. Входит в линейку комбинированных регуляторов «Мини» со встроенными защитными устройствами. Снижает и поддерживает давление «после себя» на постоянном уровне в соответствии с настройкой пружины.

Особенности конструкции

Регулятор укомплектован:

• предохранительно-запорным клапаном (ПЗК) для перекрытия потока газа при избыточном или недостаточном давлении, а также при отсутствии давления (ручной взвод);
• предохранительно-сбросным клапаном (ПСК), выпускающим небольшое количество газа при кратковременном превышении давления заданного значения;
• штуцерами для присоединения внешнего импульса (диаметр 8 мм);
• предварительно сжатой регулирующей пружиной.

Виды газа

Регулятор давления рассчитан на работу с метаном, сжиженным газом, азотом, воздухом и другими неагрессивными газами, соответствующими стандарту 5542-87 (сухие чистые газы).

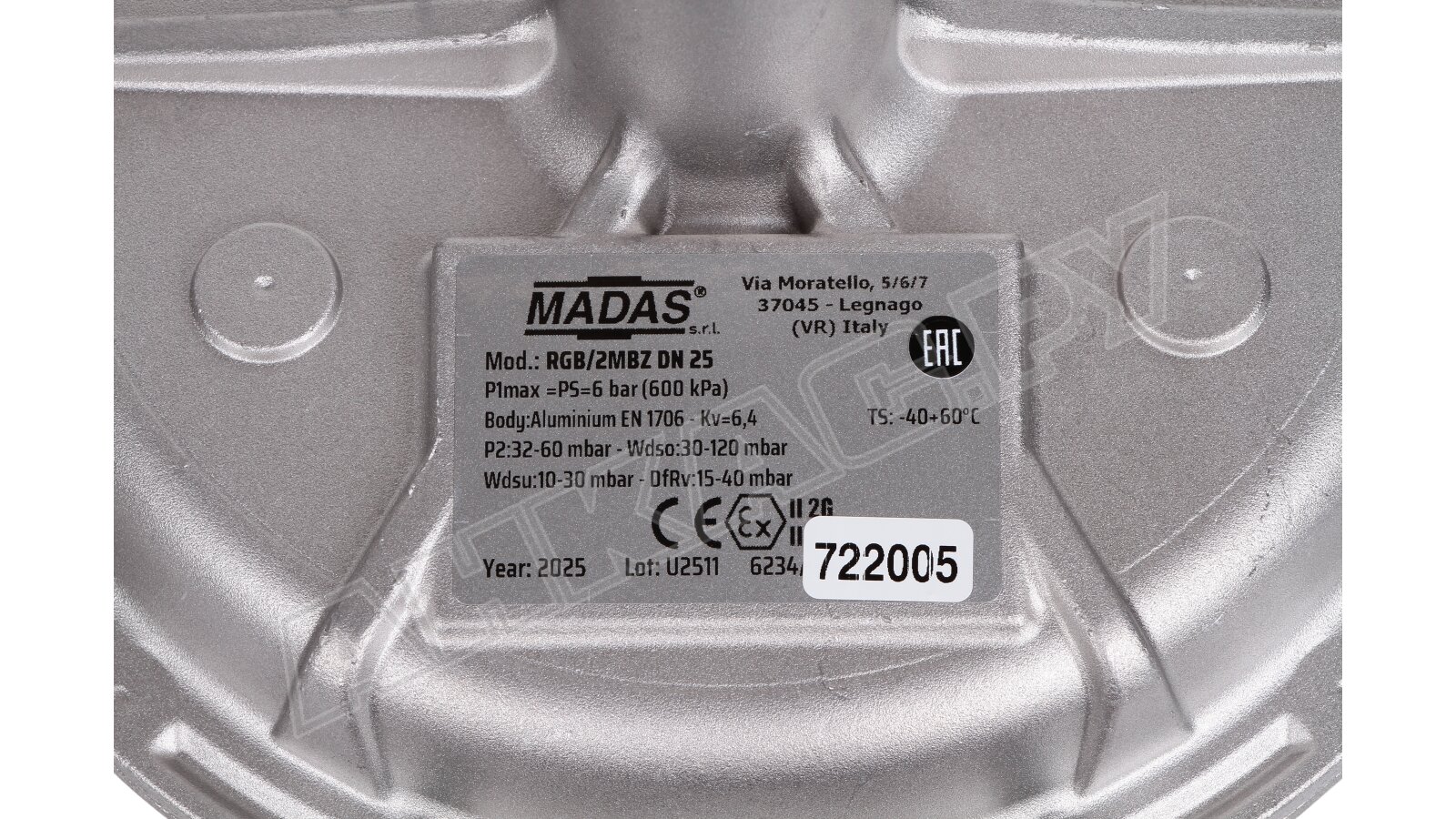

Технические и эксплуатационные характеристики:

• комбинированное устройство с клапанами безопасности;
• максимальное давление перед регулятором: 6000 мбар;
• пропускная способность: от 0,1 нм3/ч до 300 нм3/ч;
• настройка рабочего давления в диапазоне 32-60 мбар;
• неравномерность регулирования ±10%;
• настройка срабатывания запорного клапана в пределах: 10-30 мбар/ 30-120 мбар;
• диапазон давления сбросного клапана: 36-100 мбар;
• быстродействие ПЗК < 1 сек.;
• прямое (линейное) соединение, резьба Rp 1";
• установка в системе в горизонтальном или вертикальном положении;
• эксплуатационные температуры: -40...+60 °C;
• рабочий ресурс: 40 лет.

Место эксплуатации

Комбинированный регулятор Madas RBC подходит для установки в помещениях зоны 1 или 2 взрывоопасности. Не рассчитан на размещение в местах с агрессивной средой, вызывающей разрушение материалов корпуса и деталей.

Особенности монтажа

На регулятор «Мини» обязательно устанавливается внешний импульс. В комплектацию включен штуцер под трубку Ø8 в блоке ПЗК. Необходимо использовать выходную трубу размером не менее DN 32. Для правильной установки регулятора на корпус нанесена стрелка (направляется по ходу потока).

Обслуживание

Регулятор давления рассчитан на 40-летнюю службу при соблюдении рекомендаций производителя по монтажу, эксплуатации и обслуживанию. Контрольные замеры давления осуществляется каждые 6 мес., замена мембран регулятора и ПЗК/ пружины – через 5 лет / 20 лет.

Достоинства:

• стабильное выходное давление газа;
• оснащение защитными клапанами для безопасного регулирования;
• быстрое срабатывание запорного механизма;
• адаптация к низкотемпературной эксплуатации;
• установка на горизонтальный и вертикальный трубопровод;
• 2-летнее гарантийное обслуживание.

Со склада и под заказ доступны регуляторы давления газа Madas RGB с различными диапазонами выходного давления в пределах от 15 до 350 мбар. С актуальной линейкой регуляторов можно ознакомиться в нашем каталоге.
