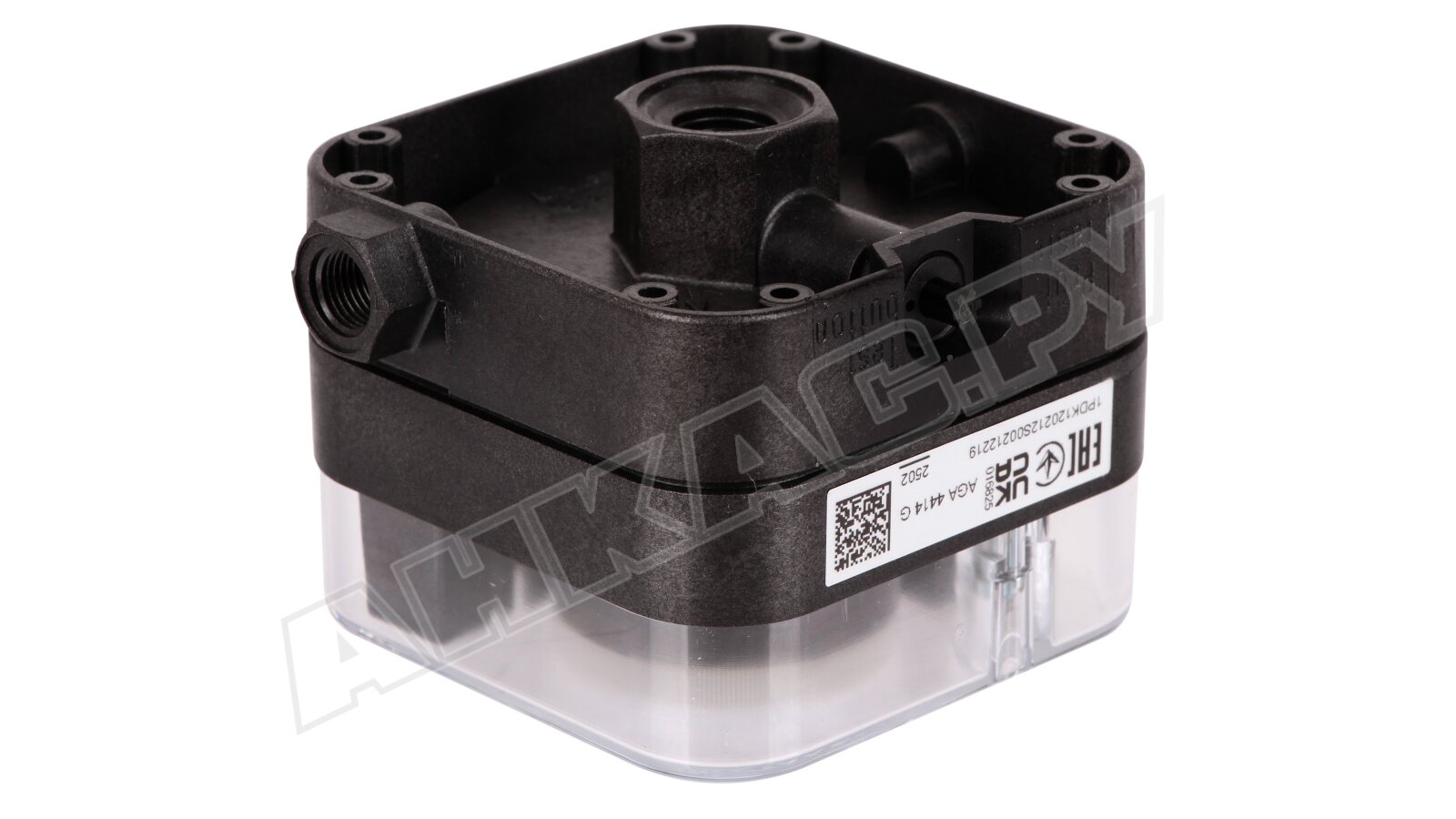

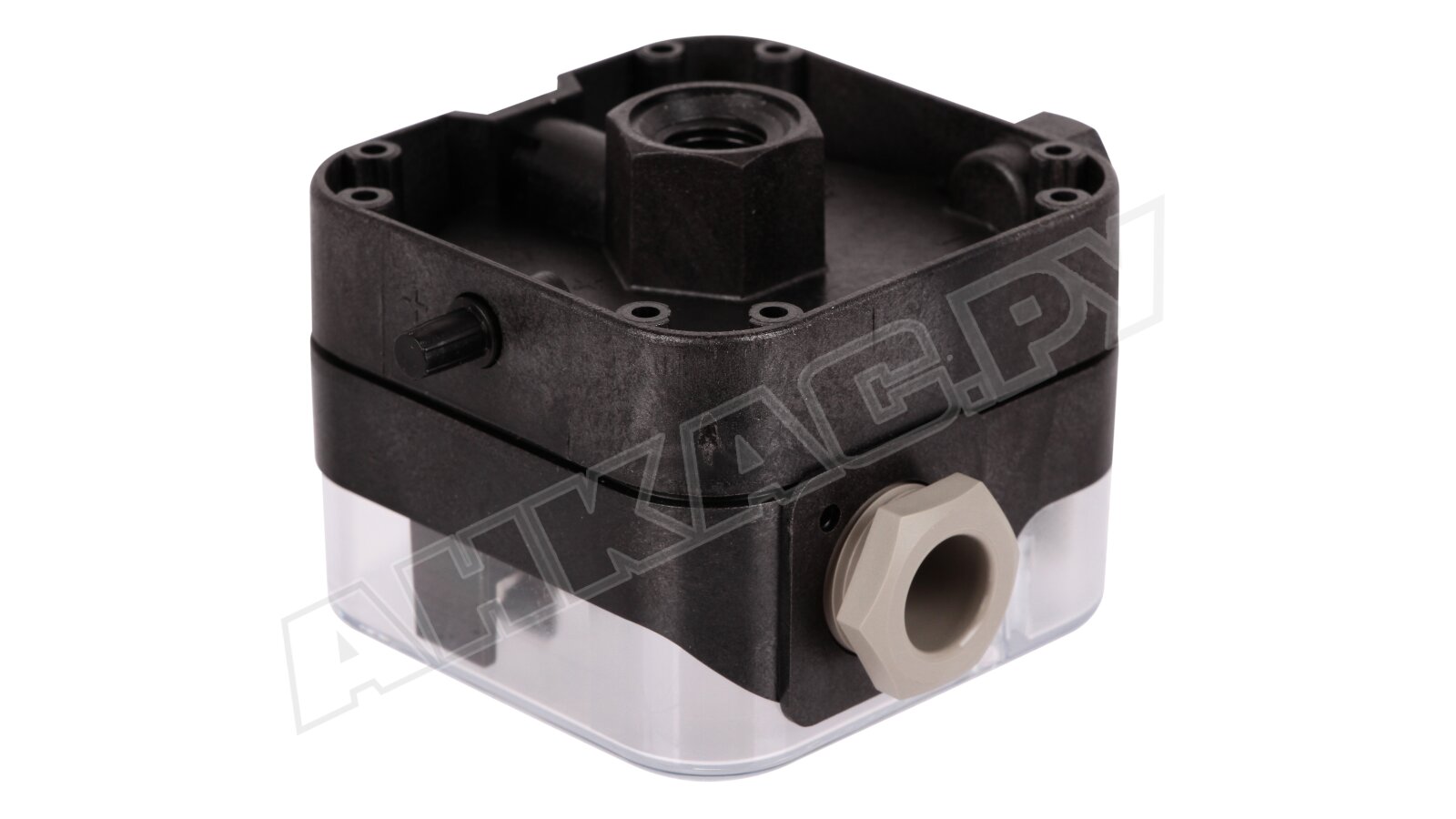

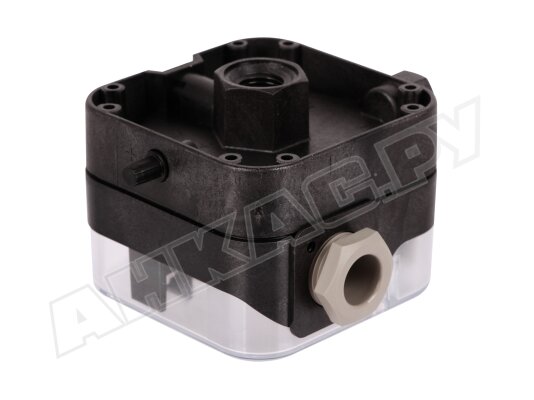

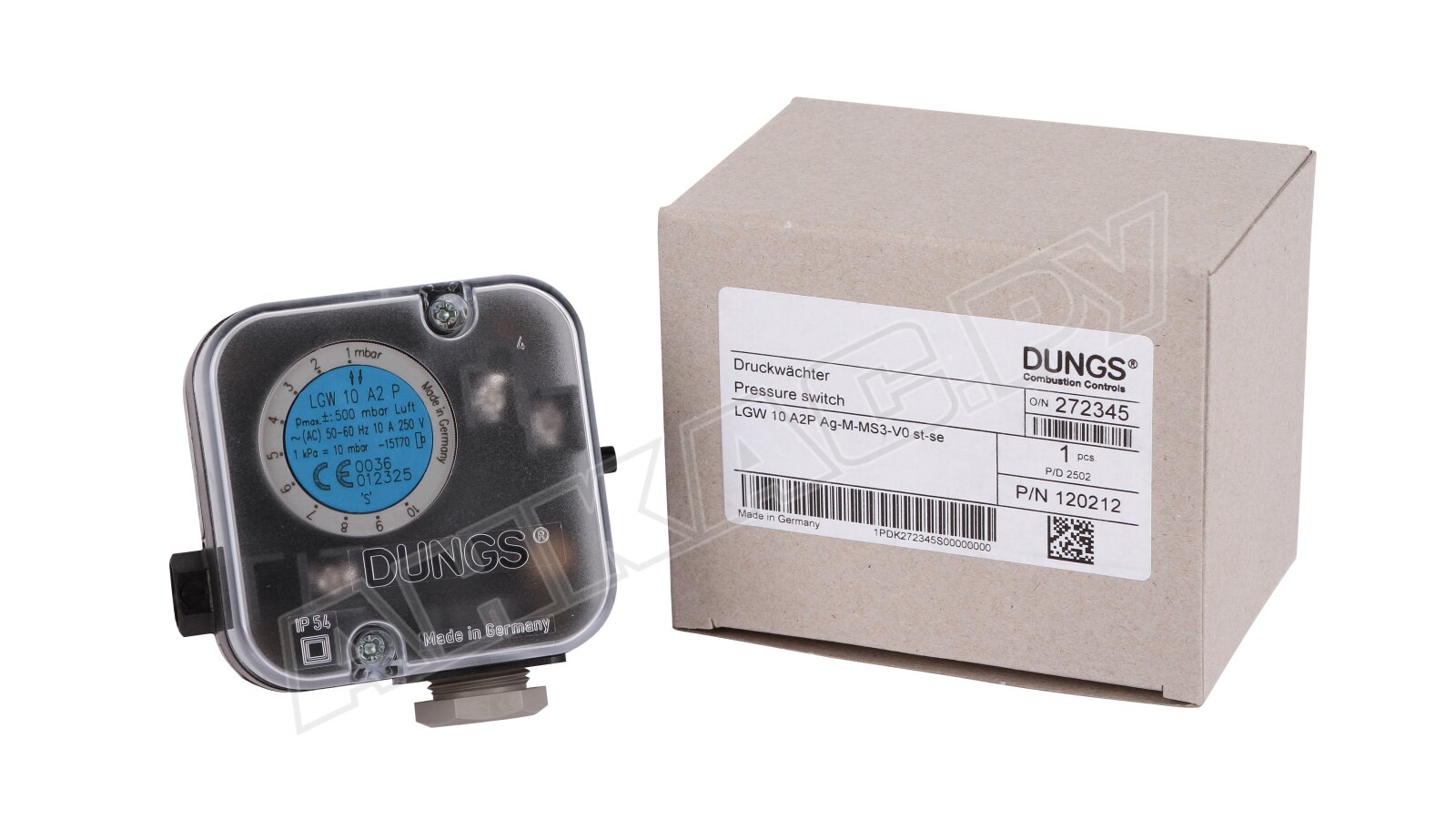

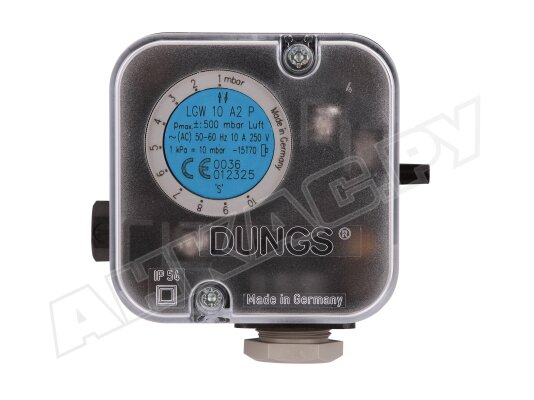

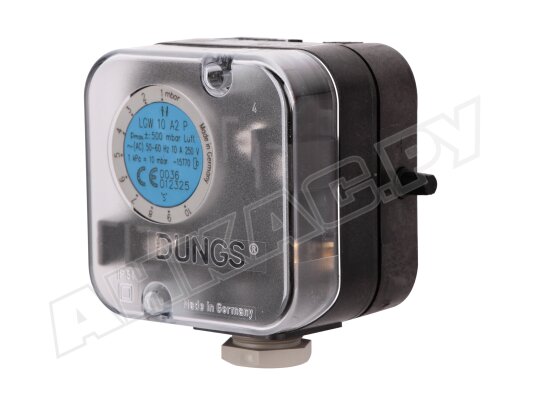

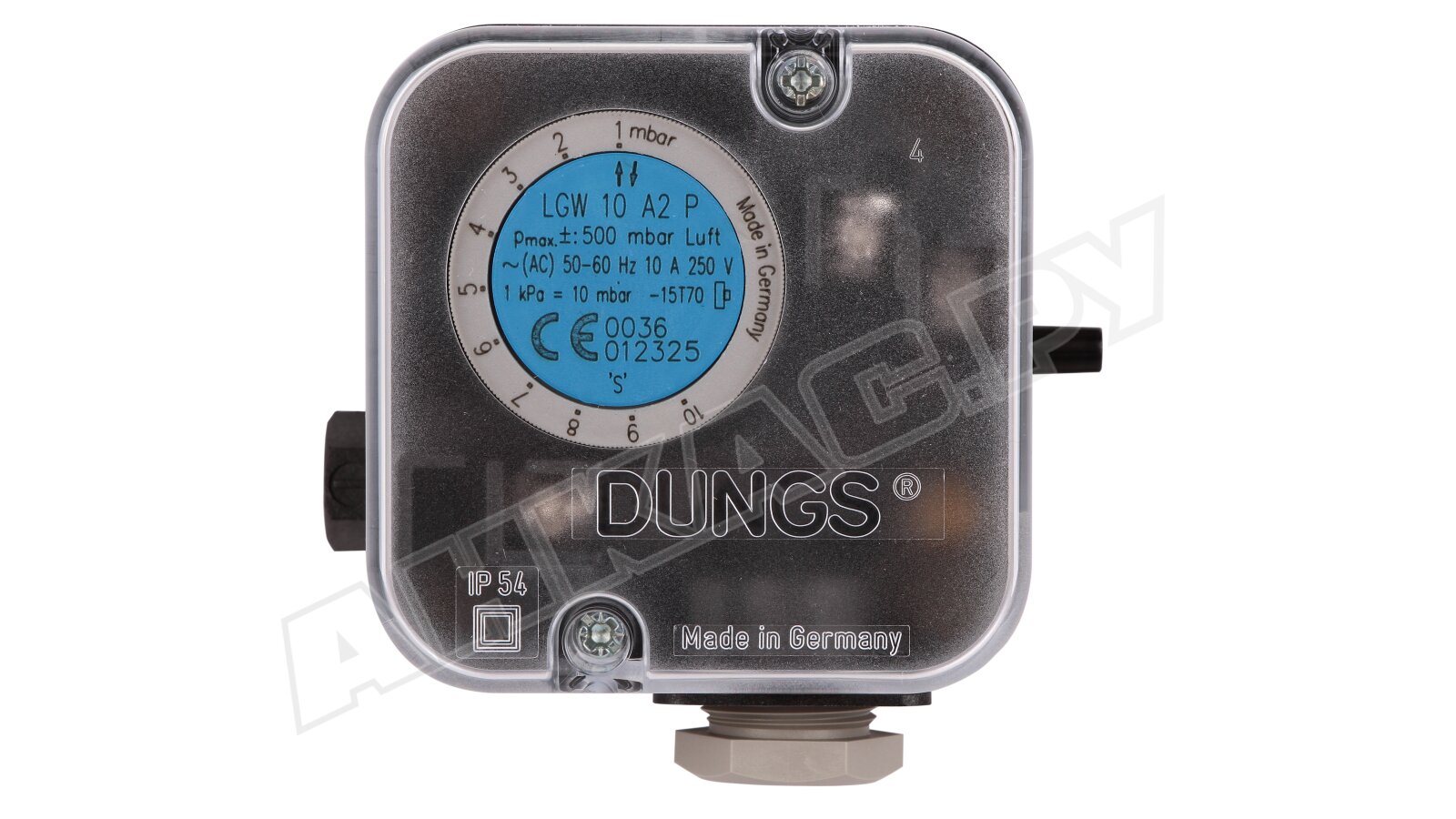

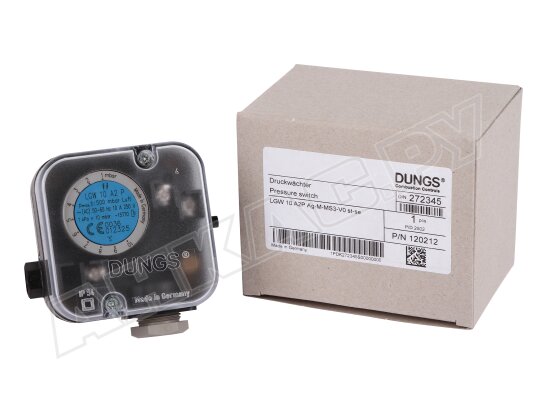

Реле давления Dungs LGW 10 A2P артикул 272345 предназначено для контроля дифференцированного давления. Особенностью прибора является наличие контрольной кнопки, с помощью которой осуществляется проверка функции безопасности. Универсальный датчик используется в топочных агрегатах, установках вентиляции и кондиционирования воздуха.

Ключевые характеристики

Предельно допустимое давление: 500 мбар.
Среда: воздух, неагрессивные газы (кроме технических горючих газов).
Настройка в диапазоне: 1-10 мбар.
Срабатывание: 0-0,5 мбар.
Класс: S в соответствии с нормативом EN 1854.
Эксплуатационная температура: -15°C до +70°C.

Исполнение и принцип работы

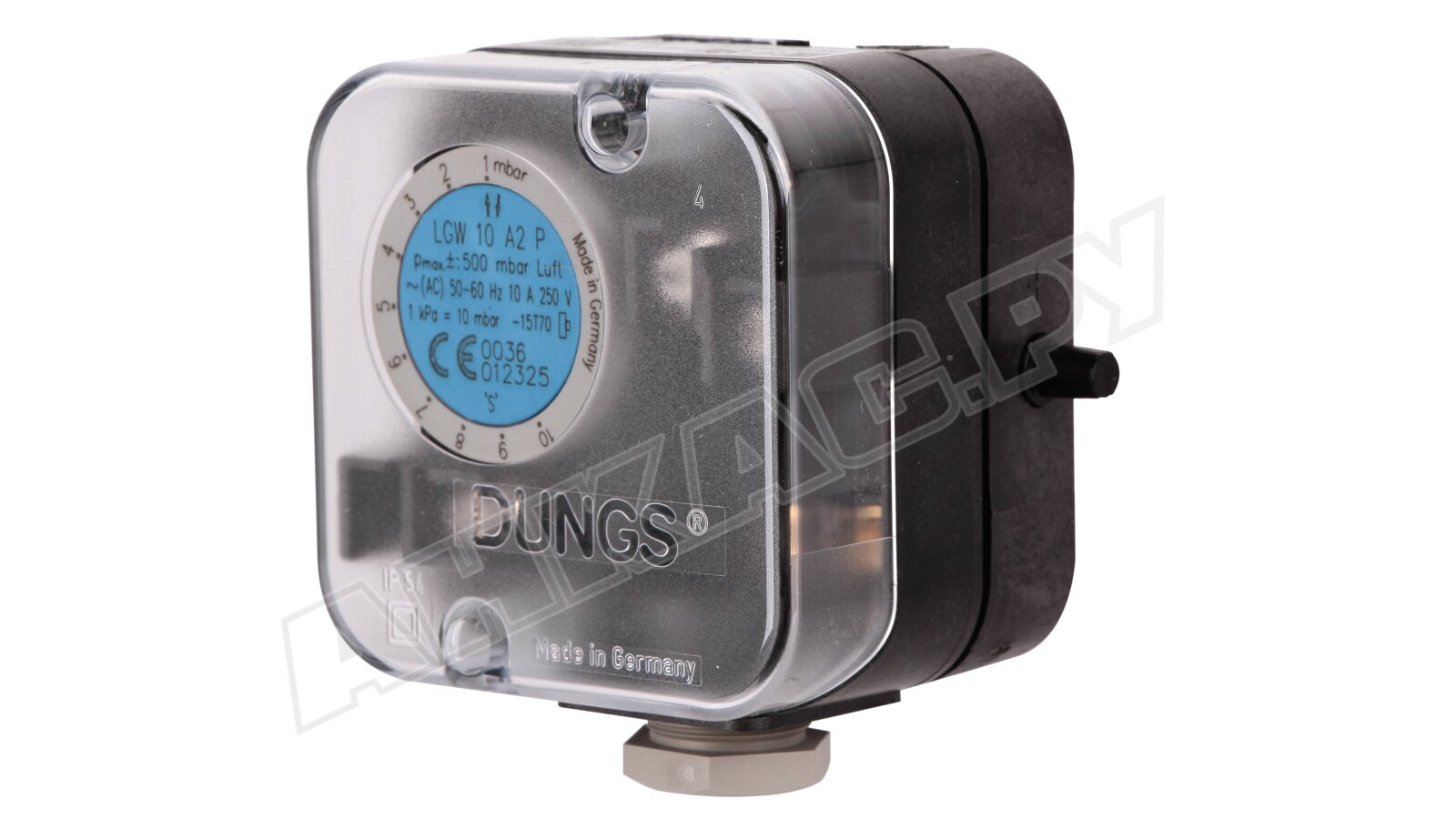

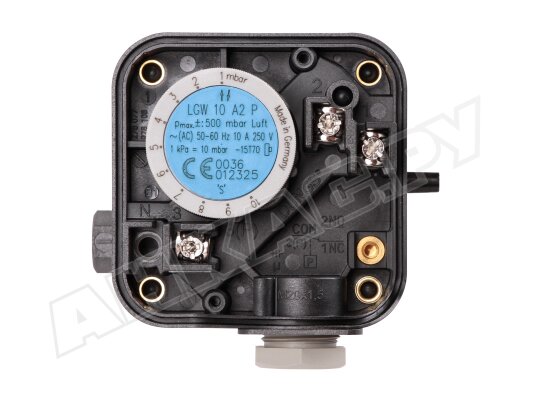

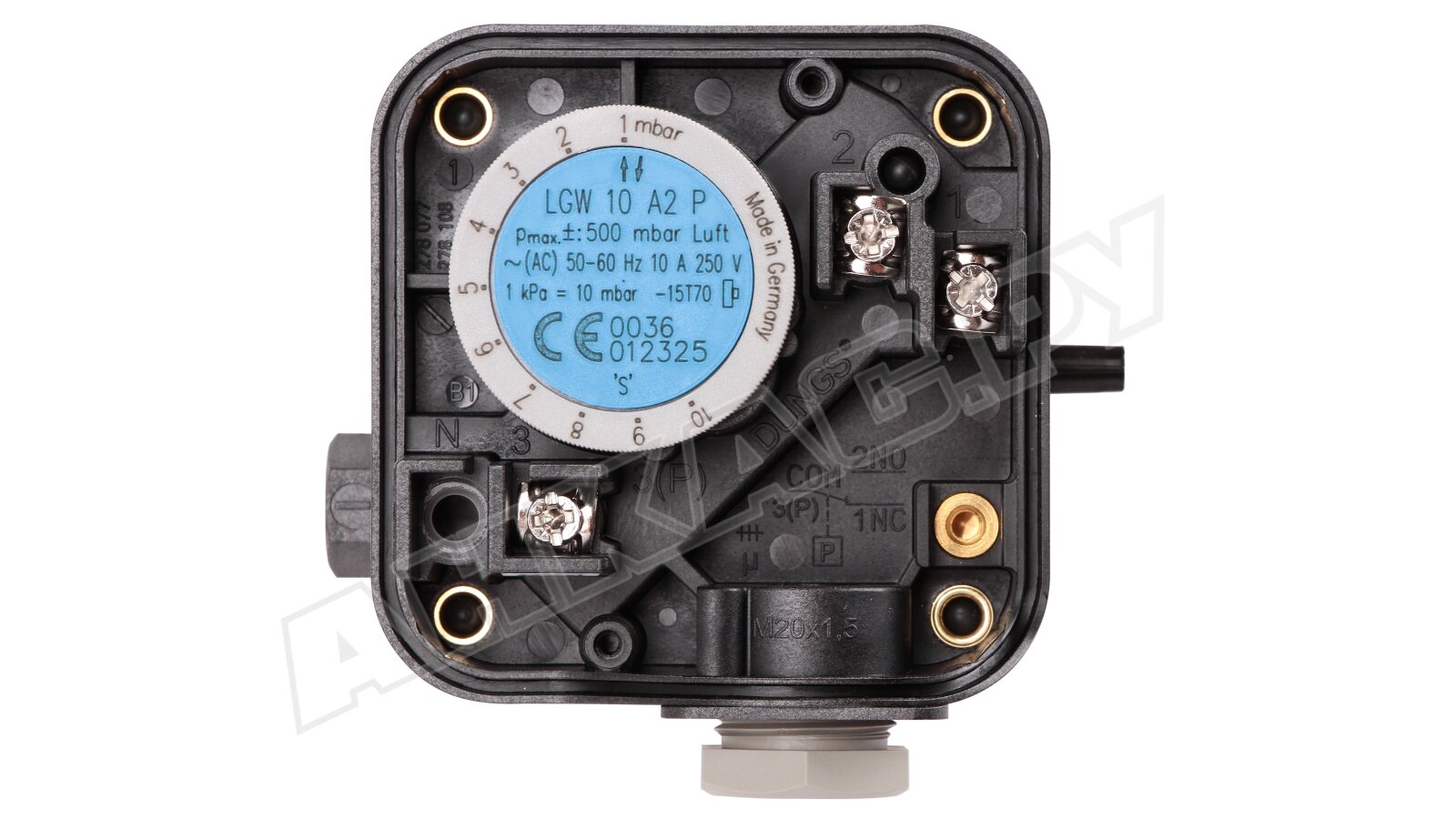

Переключающее устройство реагирует на дифференциальное давление. Действие прибора базируется на передаче сигнала на блок управления и замыкании контакта при повышении или снижении заданной величины давления. Для регулирования реле предусмотрен поворотный диск и цифровая шкала.

Реле снабжено высокочувствительной мембраной из НБК. Корпус из качественного полимера имеет компактные габариты и соответствует стандарту электрозащиты IP 54. По заявке потребителя можно усилить защиту до IP 65.

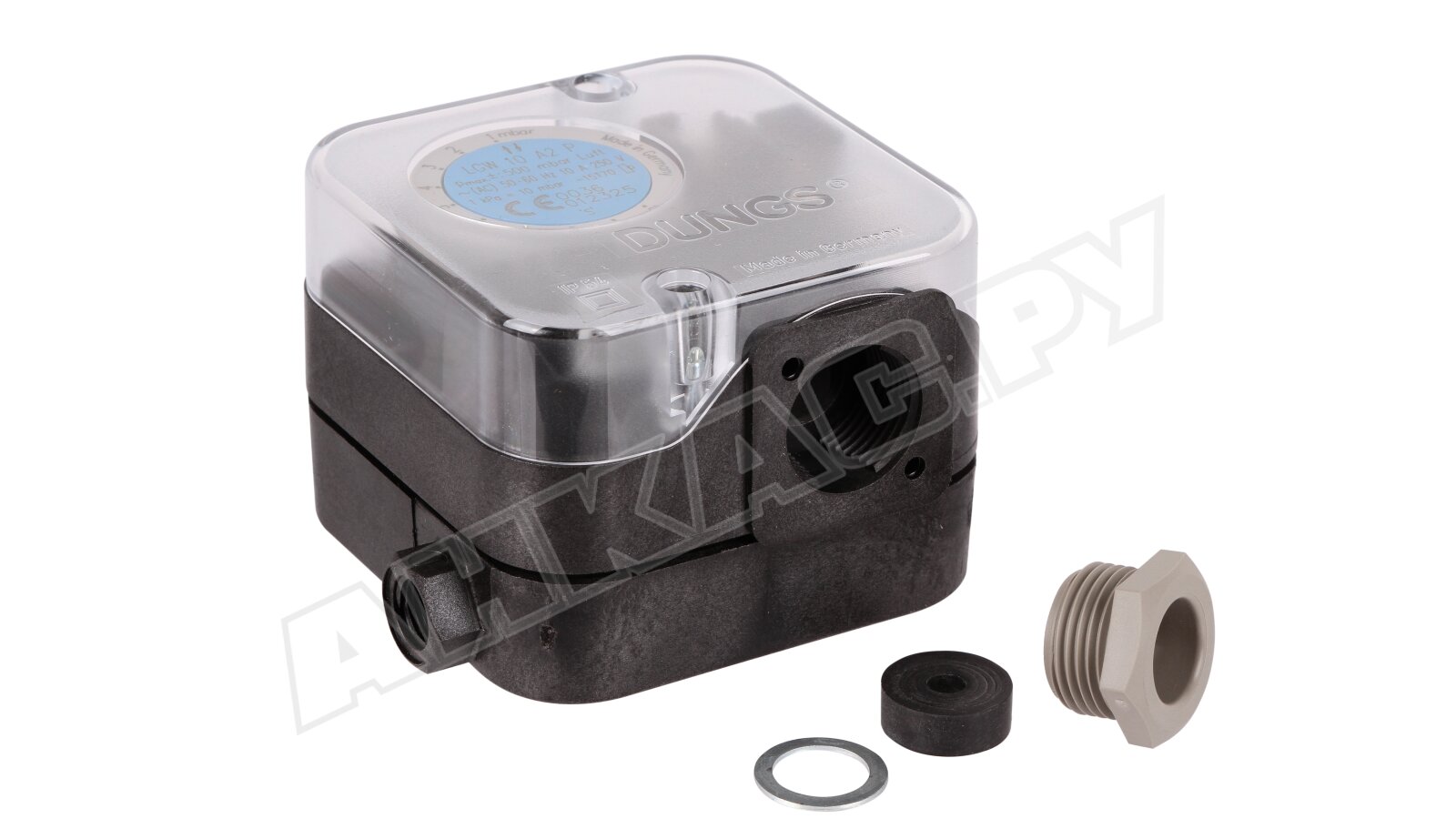

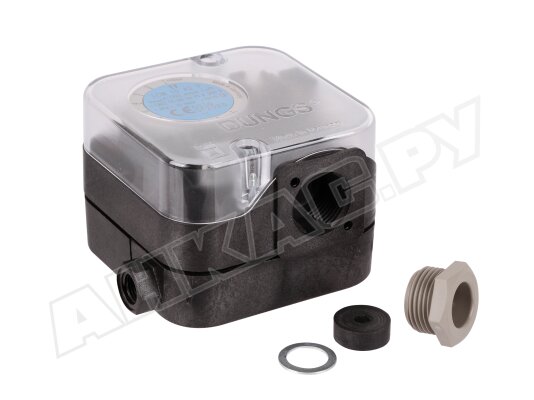

Подключение реле осуществляется на резьбу. Монтажное положение (рекомендуемое) – вертикальное. При любой другой ориентации срабатывание будет происходить при давлении выше/ниже установленного (максимум ± 0,5 мбар).

Достоинства:

контрольная кнопка;
высокочувствительная мембрана;
простое резьбовое подсоединение;
ручная настройка точки переключения;
защита электрических контактов по стандарту IP 54;
универсальное назначение.

В магазине «АНКАС» можно купить реле давления Dungs LGW 10 A2P и другие комплектующие немецкого бренда с оптимальным соотношением качество – цена. Детальную информацию о модели можно получить из приложенной инструкции.
