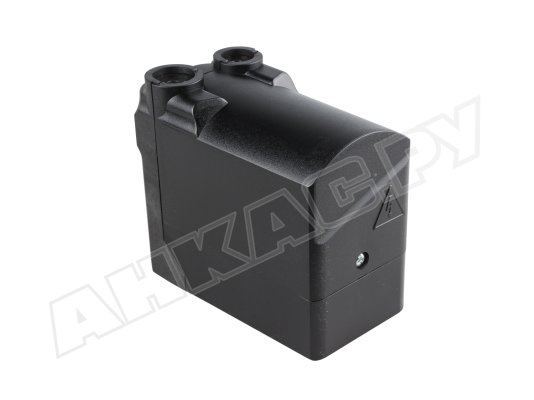

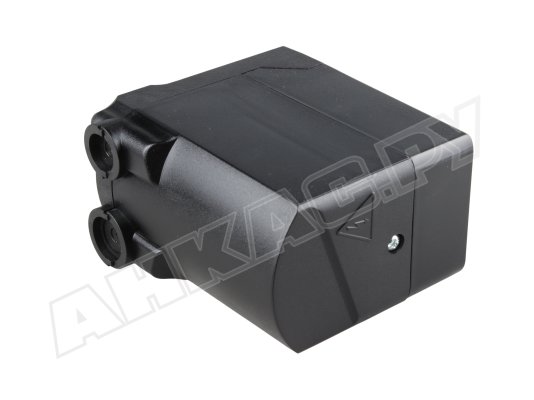

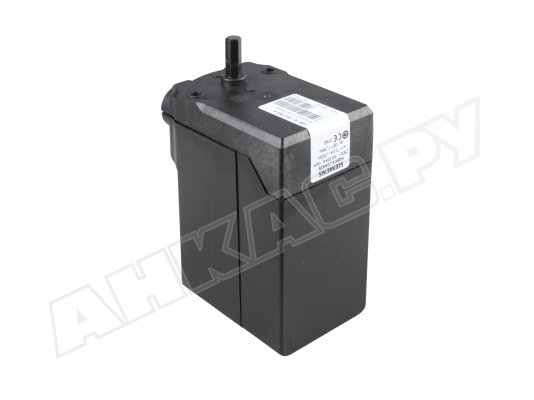

Сервопривод Elco SQN75.224A26

Сервопривод Elco SQN75.224A26, арт: 13012264 при поступлении соответствующей команды открывает, перемещает или закрывает воздушную заслонку, обеспечивая подачу воздуха в достаточном объеме для сжигания топлива или продувки камеры сгорания. Работает совместно с топочным автоматом, 3-позиционным регулятором, контроллером RWF40. Собран в небольшом корпусе из пластика без места для установки потенциометра, прост в настройке, не требует обслуживания.

Особенности и основные параметры:

• работа от синхронного реверсивного двигателя, защищенного от блокировки;
• открепляемая зубчатая передача с автоматическим зацеплением на место;
• 2 реле, 4 вспомогательных, 2 концевых переключателя;
• рабочее напряжение – 230 В, -15%, +10%;
• диапазон настройки: 0..130°, максимальный угол – 160°;
• продолжительность цикла на 90° – 4 сек.;
• корпус длиной 115 мм из жаростойкого пластика;
• открепляемый вручную редуктор, не требующий обслуживания;
• пыле-, влагозащита корпуса класса IP40;
• простая настройка точек переключения с помощью регулируемых кулачков;
• внутренняя индикация положения;
• возможность установки в любом монтажном положении;
• интегральная электронная схема;
• штепсельные клеммы для электроподключения;
• температуры эксплуатации: -20..+60 °C.

Применение

Сервопривод Elco SQN75.224A26 служит для оснащения маломощных и среднемощных горелок, сжигающих газ или жидкое топливо.
