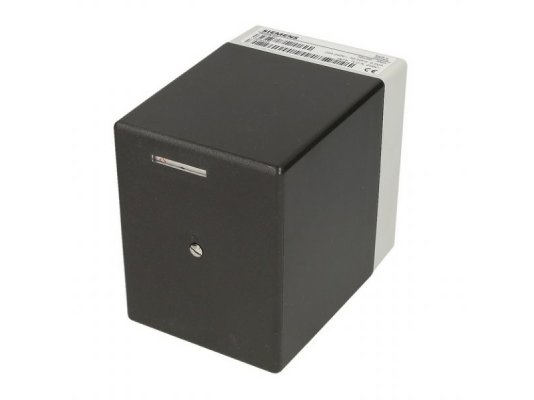

Сервопривод Siemens SQM21.18501

Сервопривод Siemens SQM21.18501 используется в системах регулирования подачи воздуха или газа для получения оптимального состава топливовоздушной смеси при эксплуатации газовых и жидкотопливных горелок.  Работает под управлением автоматики горелки. Позиционирует заслонку в пределах 0-160° с учетом настроек, которые выполняются вручную. Особенностью привода является внешняя индикация положения, усиленное исполнение, нетребовательный в обслуживании рабочий узел.

Особенности и параметры Siemens SQM21.18501:

• угол поворота от 0 до 160°;
• рабочее напряжение 110 В;
• время открытия заслонки на 90/ 130° – 45/ 66 сек.;
• крутящий момент – 20 Нм;
• направление вращения вала – вправо (по часовой стрелке);
• работа от синхронного реверсивного двигателя с защитой от остановки;
• усиленное исполнение благодаря приводному валу диаметром 12 мм из закаленной стали, зубчатым шестерням из азотированной стали;
• литой корпус из алюминия, термостойкая, ударопрочная пластиковая крышка;
• защита электрических компонентов по стандарту IP 54;
• внутренняя и внешняя индикация положения;
• комплектация 2 концевыми и 5 вспомогательными переключателями с механической регулировкой;
• отсоединяемый редуктор (нажатием на рычаг);
• износостойкий подшипник из спеченной бронзы, смазываемый постоянно при работе;
• 4 отверстия с резьбой для кабельных уплотнений Pg11;
• 3 глухих резьбовых отверстия М5 для фиксации конструкции;
• срок службы – 250 тыс. полных циклов (закрыто-открыто-закрыто).

Сервопривод Siemens SQM21.18501 может размещаться в любом положении. Допустимые температуры эксплуатации -20…+60 °C, влажность <95%.
