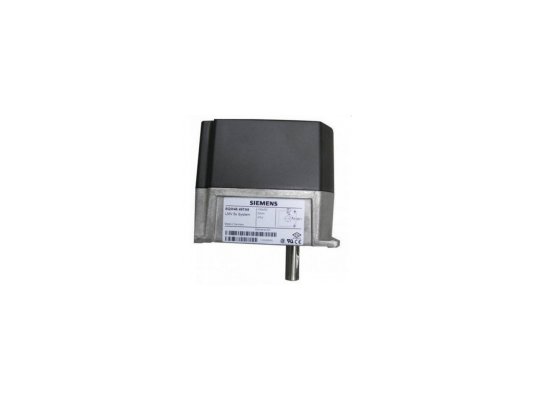

Сервопривод Siemens SQM40.165R11

Сервопривод Siemens SQM40.165R11 перемещает воздушную заслонку, участвуя в регулировании потока воздуха для подачи в необходимом объеме и оптимального смешивания с топливом. Обеспечивает точное позиционирование затворов на заданный угол. Характеризуется надежным исполнением, простой настройкой, нетребовательностью в обслуживании.

Основные параметры SQM40.165R11:

• рабочее напряжение: 110 В, -15%, +10%;
• крутящий момент – 5 Нм;
• открытие на 90° в течение 15 секунд;
• направление вращения вала – против часовой стрелки;
• количество переключателей – 6;
• уровень электрозащиты – IP 54;
• внутренняя и внешняя индикация.

Конструкция и комплектация

• Внутри алюминиевого литого корпуса с пластиковой термостойкой крышкой размещен синхронный реверсивный двигатель с защитой от блокировки. Конструкция рассчитана на работу при температурах: -20...60 °C, влажности <95%.
• Редуктор и подшипники не требуют смазывания в процессе эксплуатации. Вал вручную отсоединяется от двигателя нажатием на штифт (подключение автоматическое).
• Сервопривод управляется автоматикой горелки (LАL, LОК, LFL, LGК, LMЕ, LМО), контроллерами, может работать совместно с регуляторами.
• В состав устройства входят концевые и вспомогательные выключатели с легкой настройкой. Угол открытия заслонки регулируется в диапазоне 0-90°. Положение вала можно контролировать с помощью потенциометра.
• Электроподключение осуществляется на клеммы ½" NPT. Крепление конструкции возможно в любом положении.

Применение

Сервопривод Siemens SQM40.165R11 предназначен для промышленных котлов и других устройств сжигания газа или жидкого топлива средней и высокой мощности, а также для систем кондиционирования, вентиляции и производственных технологических установок.
